技术领域

本实用新型属于LOGO激光打印技术领域，具体涉及一种口红表面LOGO激光打印装置。

背景技术

LOGO，是现代经济的产物，它不同于古代的印记。现代标志承载着企业的无形资产，是企业综合信息传递的媒介。标志作为企业CIS战略的最主要部分，在企业形象传递过程中，是应用最广泛、出现频率最高，同时也是最关键的元素。企业强大的整体实力、完善的管理机制、优质的产品和服务，都被涵概于标志中，通过不断的刺激和反复刻画。

口红品种繁多，不同的口红有着各自对应的LOGO；一般口红随着用的时间长了，外壳上的LOGO会被蹭掉，激光打标是利用高能量密度的激光对工件进行局部照射，使表层材料汽化或发生颜色变化的化学反应，从而留下永久性标记的一种打标方法，比起传统油墨印刷打标方式，激光打标具有环保美观、效果清晰、持久耐磨、不易被擦除诸多优势；口红表面LOGO激光打印常使用激光打标机。

现有的口红表面LOGO激光打印装置使用时存在着以下方面的不足：

1.工作平台通过焊接或螺栓固定，当工作平台表面磨损时更换繁琐，费时费力；

2.支撑板高度不可调，不利于更好的起到对显示屏的防护。

实用新型内容

本实用新型的目的在于提供一种口红表面LOGO激光打印装置，以解决上述背景技术中提出的工作平台通过焊接或螺栓固定，当工作平台表面磨损时更换繁琐，费时费力；支撑板高度不可调，不利于更好的起到对显示屏的防护问题。

为实现上述目的，本实用新型提供如下技术方案：一种口红表面LOGO激光打印装置，包括机体，所述机体的顶部后侧固定有支撑座，所述支撑座上设置有激光器，该激光器的一端连接有振镜，所述支撑座的顶部设置有调节激光器升降的手轮，所述机体的顶部前侧设置有工作平台，所述机体的顶部还设置有紧固机构，该紧固机构包括竖直块、丝杆、水平块、螺母、压板和轴承，所述竖直块对称固定于工作平台的侧表面，该竖直块的侧表面顶端固定有水平块，该水平块的表面开设有穿孔，该穿孔内固定有与丝杆螺纹旋合的螺母，所述丝杆的一端固定有可与工作平台相抵的压板，且压板和丝杆的连接处设置有轴承。

优选的，所述丝杆的另一端固定有旋钮二，所述压板的截面为梯形，且压板的长边与工作平台相抵。

优选的，所述机体的顶部位于支撑座的一侧从前至后依次安装有控制面板、显示屏、固定板。

优选的，所述固定板上设置调节机构，该调节机构包括支撑板、支撑杆、固定腔，所述固定板的内部开设有固定腔，所述支撑板的一端嵌入固定腔，另一端伸出固定腔，所述固定板的侧表面设置有对称分布的支撑杆，且支撑杆的一端贯穿固定板，延伸进固定腔内，并与支撑板的嵌入端外侧面相抵。

优选的，所述支撑杆的另一端固定有旋钮一，该旋钮一上设置有防滑纹。

优选的，所述机体的前表面上部设置有键盘放置盒，所述机体的底部固定有支撑脚。

与现有技术相比，本实用新型的有益效果是：

(1)通过设计的紧固机构，与传统的工作平台通过焊接或螺栓固定安装拆卸不便相比，本实用新型实现了工作平台的快速安装，提高了安装的效率，也便于在工作平台磨损时，将磨损的工作平台取下进行更换；

(2)通过在固定板上设置调节机构，实现了支撑板的升降调节，便于更好的对显示屏进行防护。

附图说明

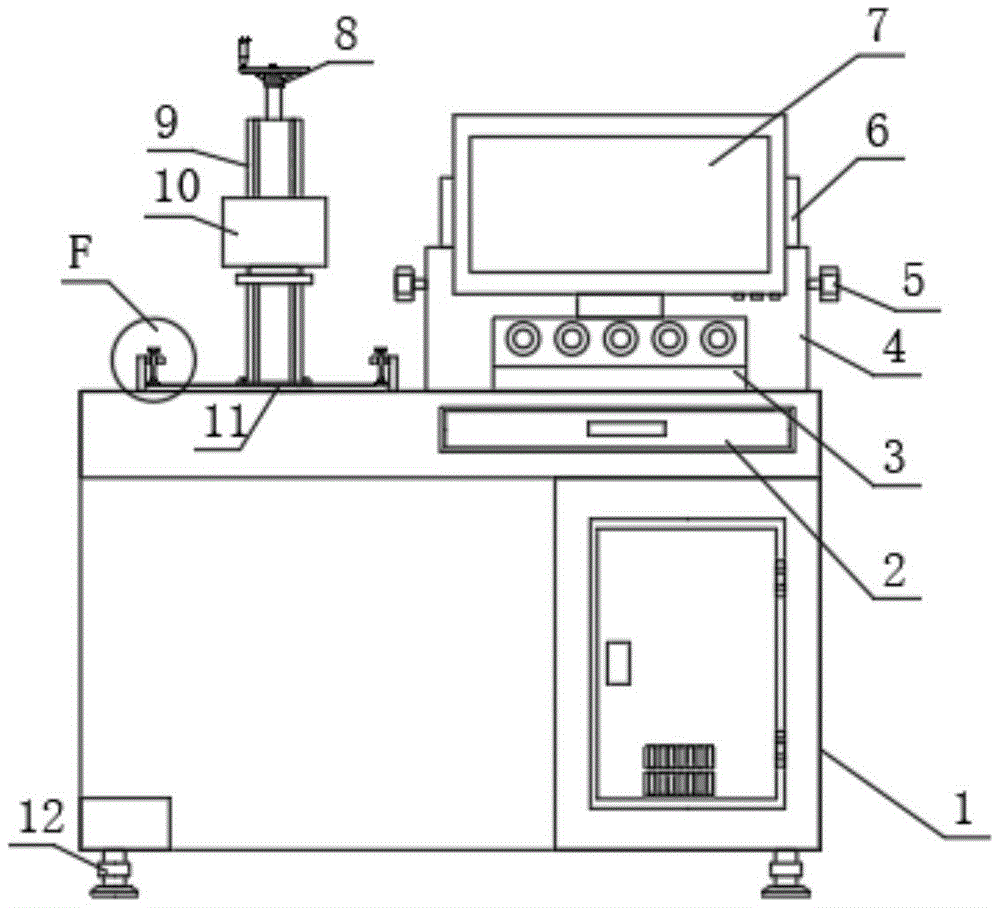

图1为本实用新型的正视结构示意图；

图2为本实用新型的左视结构示意图；

图3为本实用新型的图1中的F区放大结构示意图；

图4为本实用新型的支撑板调节结构示意图；

图中：1、机体；2、键盘放置盒；3、控制面板；4、固定板；5、旋钮一；6、支撑板；7、显示屏；8、手轮；9、支撑座；10、振镜；11、工作平台；12、支撑脚；13、竖直块；14、丝杆；15、旋钮二；16、水平块；17、螺母；18、压板；19、轴承；20、支撑杆；21、固定腔；22、激光器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3和图4，本实用新型提供一种技术方案：一种口红表面LOGO激光打印装置，包括机体1，机体1的顶部后侧固定有支撑座9，支撑座9上设置有激光器22，该激光器22的一端连接有振镜10，支撑座9的顶部设置有调节激光器22升降的手轮8，机体1的顶部前侧设置有工作平台11，机体1的顶部还设置有紧固机构，该紧固机构包括竖直块13、丝杆14、水平块16、螺母17、压板18和轴承19，竖直块13对称固定于工作平台11的侧表面，该竖直块13的侧表面顶端固定有水平块16，该水平块16的表面开设有穿孔，该穿孔内固定有与丝杆14螺纹旋合的螺母17，丝杆14的一端固定有可与工作平台11相抵的压板18，且压板18和丝杆14的连接处设置有轴承19，工作平台11安装时，拿起工作平台11，将工作平台11放置在机体1的顶部前侧，转动丝杆14，丝杆14带动压板18下压，使得压板18压紧在工作平台11上，增加工作平台11放置的稳固性；当工作平台11表面磨损，对其进行更换时，反向转动丝杆14，丝杆14带动压板18向上，使得压板18从工作平台11上脱离，将磨损的工作平台11取下即可；本实施方式实现了工作平台11的快速安装，提高了安装的效率，也便于在工作平台11磨损时，将磨损的工作平台11取下进行更换。

本实施例中，优选的，丝杆14的另一端固定有旋钮二15，使得转动丝杆14更便利；压板18的截面为梯形，且压板18的长边与工作平台11相抵，便于更好的将工作平台11抵牢。

本实施例中，优选的，机体1的顶部位于支撑座9的一侧从前至后依次安装有控制面板3、显示屏7、固定板4。

本实施例中，优选的，固定板4上设置调节机构，该调节机构包括支撑板6、支撑杆20、固定腔21，固定板4的内部开设有固定腔21，支撑板6的一端嵌入固定腔21，另一端伸出固定腔21，固定板4的侧表面设置有对称分布的支撑杆20，且支撑杆20的一端贯穿固定板4，延伸进固定腔21内，并与支撑板6的嵌入端外侧面相抵，调节时，转动支撑杆20，使得支撑杆20从支撑板6的嵌入端外侧面脱离，一只手拿起支撑板6，使得支撑板6在固定腔21内上下活动，调节到所需高度时，转动支撑杆20，使得支撑杆20抵牢在支撑板6的嵌入端外侧面，实现了支撑板6的升降调节，便于更好的对显示屏7进行防护。

本实施例中，优选的，支撑杆20的另一端固定有旋钮一5，该旋钮一5上设置有防滑纹，使得转动支撑杆20更便利。

本实施例中，优选的，机体1的前表面上部设置有键盘放置盒2，便于键盘的放置；机体1的底部固定有支撑脚12，便于更好的起到对机体1的支撑。

本实用新型的工作原理及使用流程：工作平台11安装时，拿起工作平台11，将工作平台11放置在机体1的顶部前侧，转动旋钮二15，旋钮二15带动丝杆14转动，丝杆14带动梯形压板18下压，使得梯形压板18压紧在工作平台11上，增加工作平台11放置的稳固性；当工作平台11表面磨损，对其进行更换时，反向转动旋钮二15，旋钮二15带动丝杆14转动，丝杆14带动梯形压板18向上，使得梯形压板18从工作平台11上脱离，将磨损的工作平台11取下即可；

调节时，转动旋钮一5，旋钮一5带动支撑杆20转动，使得支撑杆20从支撑板6的嵌入端外侧面脱离，一只手拿起支撑板6，使得支撑板6在固定腔21内上下活动，调节到所需高度时，转动旋钮一5，旋钮一5带动支撑杆20转动，使得支撑杆20抵牢在支撑板6的嵌入端外侧面，实现了支撑板6的升降调节，便于更好的对显示屏7进行防护；

激光打印装置放置好，接通电源，开启显示屏7，将需要打印LOGO的口红放置在工作平台11上，操作控制面板3，通过振镜10和激光器22在口红表面进行LOGO打印。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
