技术领域

实用新型涉及烘烤领域，具体是印刷电路板加工用烘烤设备。

背景技术

现有电路板应用最广泛的是双面印刷电路板，印刷电路板的制作过程为选取板材、下料、清洁板面、图形转移、贴图、腐蚀、除去保护层、修板、钻孔、浸泡表面处理、烘烤、涂助焊剂等工艺，其中浸泡表面处理、烘烤、涂助焊剂为印刷电路板制作完毕时的最重要工艺之一，而烘烤程序中需要用到烘烤设备进行烘烤。

现有的烘烤设备由于电路板的大小型号会不同，在固定时也较为不稳定，影响烘烤的工作效率，而且烘烤设备内部都是高温工作，可能会发生自燃现象，不能及时处理，且烘烤后的电路板没有经过冷却就暴露在空气中，会影响电路板的使用寿命。

实用新型内容

本实用新型提供印刷电路板加工用烘烤设备，可以解决上述现有的烘烤设备由于电路板的大小型号会不同，在固定时也较为不稳定，影响烘烤的工作效率，而且烘烤设备内部都是高温工作，可能会发生自燃现象，不能及时处理，且烘烤后的电路板没有经过冷却就暴露在空气中，会影响电路板的使用寿命的问题。

为实现上述目的，本实用新型提供如下技术方案：印刷电路板加工用烘烤设备，包括烘烤部分、夹臂部分，还有灭火部分、冷却部分，所述灭火部分包括储沙箱，所述储沙箱底端安装有抽板，所述抽板下方为出沙口，所述冷却部分包括冷却壳体，所述冷却壳体一侧安装有取货门，所述冷却壳体另一侧安装有进风口，所述冷却壳体内壁上开有第一滑槽，所述第一滑槽前端安装有第一滑块，所述第一滑块前端安装有连接杆，所述连接杆前端安装有置物板。

优选的，所述烘烤部分包括烘烤壳体，所述烘烤壳体一侧安装有加热器，所述烘烤壳体另一侧安装有转动电机，所述烘烤壳体内壁顶端安装有警报器，所述烘烤壳体内壁一侧开有第二滑槽，所述烘烤壳体前方安装有开合门，所述开合门上安装有推板，所述烘烤壳体后方安装有冷却板，所述冷却板上安装有冷却口，所述夹臂部分包括第二滑块，所述第二滑块一侧安装有转轴，所述转轴一侧安装有连接块，所述连接块一侧安装有动夹板，所述动夹板顶端安装有固定板，所述固定板上安装有固定螺栓，所述动夹板下方安装有定夹板。

优选的，所述推板数量为2，所述推板与所述开合门贯穿连接。

优选的，所述夹臂部分数量为2，所述第二滑槽数量为2。

优选的，所述第二滑块与所述第二滑槽滑动连接。

优选的，所述第一滑块与所述第一滑槽滑动连接。

优选的，所述置物板与所述连接杆焊接。

优选的，所述冷却口数量为2。

优选的，所述烘烤壳体与所述冷却板焊接，所述冷却壳体与所述冷却板焊接。

优选的，所述第二滑块形状为凸形。

与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便：

1、通过灭火部分，电路板在烘烤的时候，都是高温情况，可能会发生自燃，当发生自燃时，警报器会发出警报，抽动抽板，储沙箱中的沙子会立刻通过出沙口进入到烘烤部分进行灭火。

2、通过冷却部分，当电路板烘烤结束后，推动推板，通过推板将烘烤好的电路板由冷却口送入冷区部分，电路板进入冷却部分放在置物板上进行冷却，冷却结束由取货门拿出。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

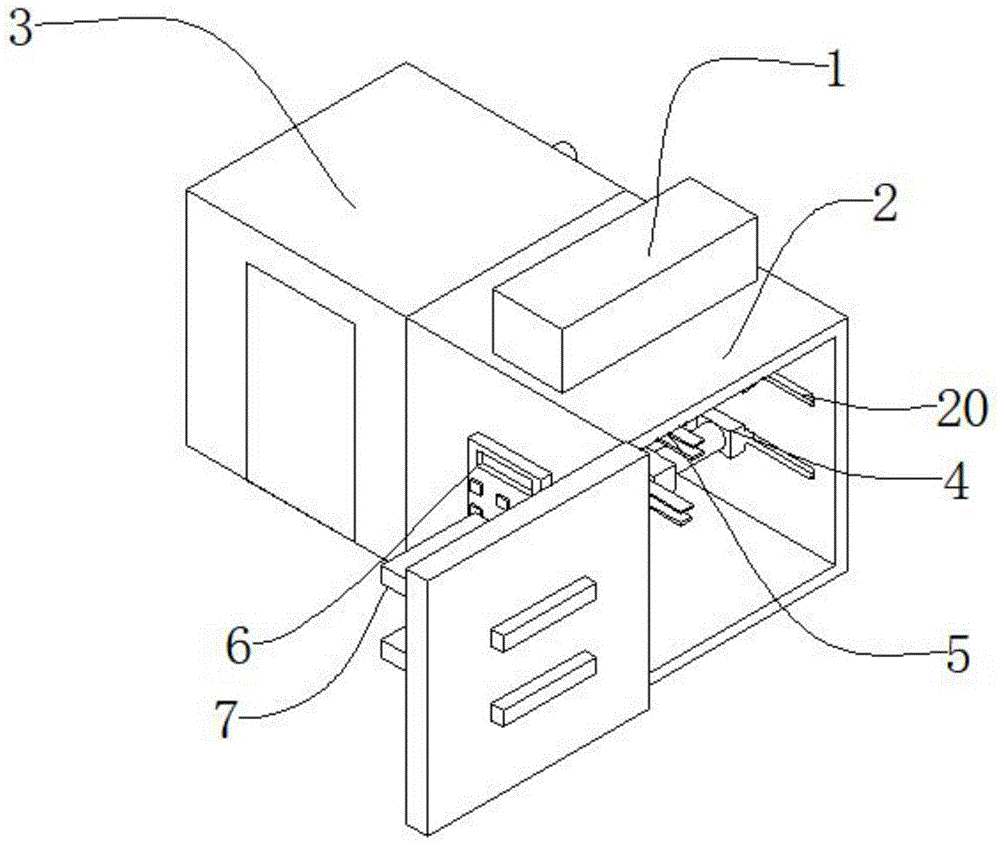

图1是本实用新型的结构示意图；

图2是本实用新型的主视图；

图3是本实用新型的左视图；

图4是本实用新型的冷却部分结构示意图；

图5是本实用新型的冷却部分主视图；

图6是本实用新型的夹臂部分结构示意图。

图中标号：1、灭火部分；2、烘烤部分；3、冷却部分；4、夹臂部分；5、烘烤壳体；6、加热器；7、推板；8、警报器；9、转动电机；10、储沙箱；11、抽板；12、出沙口；13、冷却壳体；14、取货门；15、置物板；16、第一滑槽；17、进风口；18、第一滑块；19、连接杆；20、第二滑槽；21、第二滑块；22、转轴；23、冷却口；24、连接块；25、固定板；26、动夹板；27、定夹板；28、固定螺栓；29、开合门；30、冷却板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-6所示，本实用新型提供一种技术方案，印刷电路板加工用烘烤设备，包括烘烤部分2、夹臂部分4，还有灭火部分1、冷却部分3，灭火部分1包括储沙箱10，灭火用沙子的存放处，储沙箱10底端安装有抽板11，抽板11下方为出沙口12，沙子在这进入烘烤部分2，冷却部分3包括冷却壳体13，冷却壳体13一侧安装有取货门14，取出冷却完毕的电路板，冷却壳体13另一侧安装有进风口17，冷风进入冷却部分3，冷却壳体13内壁上开有第一滑槽16，第一滑槽16前端安装有第一滑块18，第一滑块18前端安装有连接杆19，连接杆19前端安装有置物板15，

烘烤部分2包括烘烤壳体5，烘烤壳体5一侧安装有加热器6，进行加热，烘烤壳体5另一侧安装有转动电机9，烘烤壳体5内壁顶端安装有警报器8，发生自燃时进行警报，烘烤壳体5内壁一侧开有第二滑槽20，烘烤壳体5前方安装有开合门29，开合门29上安装有推板7，烘烤壳体5后方安装有冷却板30，冷却板30上安装有冷却口23，夹臂部分4包括第二滑块21，第二滑块21一侧安装有转轴22，转轴22一侧安装有连接块24，连接块24一侧安装有动夹板26，动夹板26顶端安装有固定板25，固定住动夹板26，固定板25上安装有固定螺栓28，动夹板26下方安装有定夹板27。

优选的，推板7数量为2，推板7与开合门29贯穿连接，夹臂部分4数量为2，第二滑槽20数量为2，第二滑块21与第二滑槽20滑动连接，第一滑块18与第一滑槽16滑动连接，置物板15与连接杆19焊接，冷却口23数量为2，烘烤壳体5与冷却板30焊接，冷却壳体13与冷却板30焊接，第二滑块21形状为凸形。

本实用新型的工作原理及使用流程：本实用新型为用于印刷电路板加工用烘烤设备，当装置正常启动时，打开开合门29，将需要烘烤的电路板放在定夹板27上，调节动夹板26到合适的位置，通过固定螺栓28将动夹板26通过固定板25固定，启动加热器6开始加热烘烤，烘烤结束后，推动推板7，将烘烤结束的电路板通过冷却口23送入冷却部分3，电路板在置物板15上进行冷却，冷却结束后通过取货门14取出。

最后应说明的是：以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
