技术领域

本实用新型涉及瓦楞纸板制造技术领域，更具体的说涉及一种多瓦楞纸板压紧装置。

背景技术

现有的瓦楞纸板在进行加工完成后，需要将其上下叠置压紧，然后，对齐边部进行切槽等其他加工，而现有的叠置压紧均是人工将叠置的纸板手动对齐后，再通过压紧气缸推动压板压紧，其效率低，而且人工对齐有限，效果差。

实用新型内容

本实用新型的目的就是针对现有技术之不足，而提供一种多瓦楞纸板压紧装置，它可以自动将叠置的待压紧纸板自动对齐，并自动压紧，其效果好，效率高，大大降低人工劳动量。

本实用新型的技术解决措施如下：

一种多瓦楞纸板压紧装置，包括机架，所述机架的顶板的顶面中部固定有放置板，放置板的左侧、右侧、前部和后部处的机架的顶板的顶面上均固定有竖直板，竖直板上均安装有压紧限位机构；

所述放置板上放置有上下叠置的多个待压紧纸板，压紧限位机构的侧压紧板压靠在所有待压紧纸板的对应的一侧壁上；

所述机架的顶板的顶面上固定有上支撑架，上支撑架的顶板的顶面中部固定有中部压紧气缸，中部压紧气缸的推杆穿过上支撑架的顶板的底面并固定有上压紧板，上压紧板压靠在最顶部的待压紧纸板的中部顶面上。

所述压紧限位机构包括压紧电机，压紧电机固定在竖直板的外侧壁上，压紧电机的输出轴穿过竖直板并通过联轴器连接有调节螺杆，调节螺杆上螺接有调节螺套，调节螺套的端部固定有侧压紧板。

所述侧压紧板的外侧壁上固定有横向导向杆，横向导向杆插套在竖直板上固定有的横向导向套中。

所述侧压紧板的壁面上固定有防护弹性板，防护弹性板紧贴所有待压紧纸板的对应的一侧壁上。

所述上压紧板的底面固定有弹性防护垫板，弹性防护垫板的底面压靠在最顶部的待压紧纸板的中部顶面上。

所述上压紧板的顶面固定有多个竖直杆，竖直杆的上端伸出上支撑架的顶板上具有的通孔并插套在上支撑架的顶板的顶面固定有的上导向套中。

本实用新型的有益效果在于：

它可以自动将叠置的待压紧纸板自动对齐，并自动压紧，其效果好，效率高，大大降低人工劳动量。

附图说明

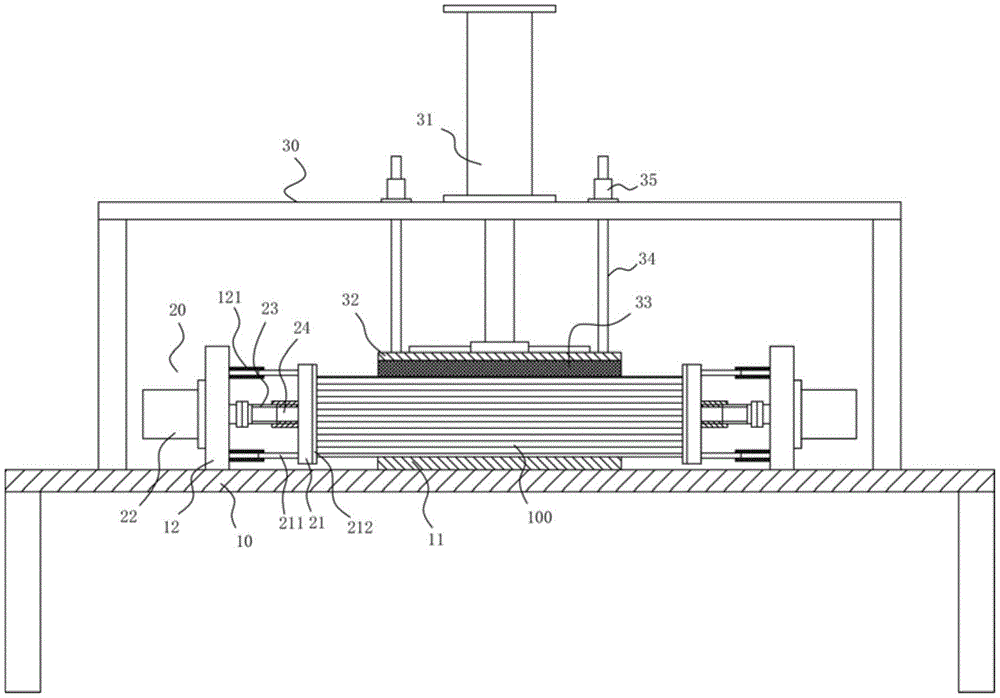

图1为本实用新型的局部结构示意图；

图2为图1的左侧视图的局部剖视图。

具体实施方式

实施例：见图1至图2所示，一种多瓦楞纸板压紧装置，包括机架10，所述机架10的顶板的顶面中部固定有放置板11，放置板11的左侧、右侧、前部和后部处的机架10的顶板的顶面上均固定有竖直板12，竖直板12上均安装有压紧限位机构20；

所述放置板11上放置有上下叠置的多个待压紧纸板100，压紧限位机构20的侧压紧板21压靠在所有待压紧纸板100的对应的一侧壁上；

所述机架10的顶板的顶面上固定有上支撑架30，上支撑架30的顶板的顶面中部固定有中部压紧气缸31，中部压紧气缸31的推杆穿过上支撑架30的顶板的底面并固定有上压紧板32，上压紧板32压靠在最顶部的待压紧纸板100的中部顶面上。

进一步的说，所述压紧限位机构20包括压紧电机22，压紧电机22固定在竖直板12的外侧壁上，压紧电机22的输出轴穿过竖直板12并通过联轴器连接有调节螺杆23，调节螺杆23上螺接有调节螺套24，调节螺套24的端部固定有侧压紧板21。

进一步的说，所述侧压紧板21的外侧壁上固定有横向导向杆211，横向导向杆211插套在竖直板12上固定有的横向导向套121中。

进一步的说，所述侧压紧板21的壁面上固定有防护弹性板212，防护弹性板212紧贴所有待压紧纸板100的对应的一侧壁上。

进一步的说，所述上压紧板32的底面固定有弹性防护垫板33，弹性防护垫板33的底面压靠在最顶部的待压紧纸板100的中部顶面上。

进一步的说，所述上压紧板32的顶面固定有多个竖直杆34，竖直杆34的上端伸出上支撑架30的顶板上具有的通孔并插套在上支撑架30的顶板的顶面固定有的上导向套35中。

本实施例中，其在使用时，将所有叠置的待压紧纸板100放置在放置板11的顶面上，然后，通过四个压紧电机22运行，使得侧压紧板21缓慢移动，并将所有待压紧纸板100的对应的一侧壁自动推动调整，最后，防护弹性板212紧贴所有待压紧纸板100的对应的一侧壁上，完成固定，然后，通过中部压紧气缸31的推杆推动，使得弹性防护垫板33的底面压靠在最顶部的待压紧纸板100的中部顶面上，实现固定，其固定压紧牢固，效果好。

然后，所有的压紧电机22的输出轴反向运行，所有侧压紧板21回位即可，非常方便。
