技术领域

本实用新型涉及车载导航设备技术领域，具体为一种防脱落车载导航固定装置。

背景技术

车载导航仪是一种能够帮助用户准确定位当前位置，并且根据既定的目的地计算行程，通过地图显示和语音提示两种方式引导用户行至目的地的仪器的行车辅助设备，车载导航仪的运行主要依赖全球定位系统进行，GPS是由空间卫星、地面监控和用户接收等三大部分组成，GPS导航仪的运行还需要一个汽车导航系统，在现有技术中，随着路况的复杂，越来越多的车主在车内安装了车载导航设备，在现有技术中，现有的车载导航设备通常需要打孔进行安装，容易损坏车体，且现有的车载导航设备固定支架在对导航设备固定后，车辆行驶在颠簸路段容易造成车载导航设备脱落，严重时造成损坏，增加使用成本，不便于用户进行使用。

实用新型内容

本实用新型的目的在于提供一种防脱落车载导航固定装置，具备防脱落的优点，解决了现有的车载导航设备固定支架在对导航设备固定后，车辆行驶在颠簸路段容易造成车载导航设备脱落，严重时造成损坏，增加使用成本的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防脱落车载导航固定装置，包括安装架，所述安装架的左侧开设有安装腔，所述安装架右侧的中部固定安装有支撑杆，所述支撑杆右端的表面活动安装有连接杆，所述连接杆的底部活动安装有固定吸盘，所述支撑杆与连接杆连接处的正面活动安装有调节旋钮，所述安装腔内腔的底部固定安装有卡紧装置。

优选的，所述卡紧装置包括活动腔，所述活动腔内腔底部的两侧均固定安装有支撑弹簧，所述支撑弹簧的顶部固定安装有放置板。

优选的，所述放置板的顶部开设有卡槽，所述卡槽内腔的底部粘接有保护垫。

优选的，所述安装腔内腔左侧的前后两端均活动安装有粘接带，且粘接带与外置导航设备配合使用。

优选的，所述固定吸盘的一侧活动安装有卡扣，且卡扣与固定吸盘配合使用。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过安装架、安装腔、支撑杆、连接杆、固定吸盘、调节旋钮和卡紧装置的设置，方便对导航设备进行卡紧固定，同时该卡紧方式操作简单，易于固定，在安装架整体出现掉落后也不会对导航设备造成损坏，同时只需将固定吸盘固定在指定观看位置即可，且方便收纳，便于调节，同时解决了现有的车载导航设备固定支架在对导航设备固定后，车辆行驶在颠簸路段容易造成车载导航设备脱落，严重时造成损坏，增加使用成本的问题。

2、本实用新型通过卡槽和保护垫的设置，将导航设备的底部置于卡槽内部后可通过保护垫对导航设备的底部进行保护，防止出现磨损，而在安装腔的上方开设有凹槽，支撑弹簧对放置板进行支撑，可将导航设备的顶部卡在凹槽内，防止出现脱落，通过粘接带的设置，可对导航设备的背面进行固定，而粘接带在安装腔的内部可进行上下活动调节。

附图说明

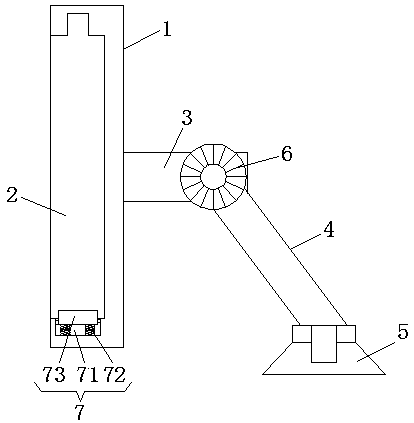

图1为本实用新型结构示意图；

图2为本实用新型安装架结构左视图；

图3为本实用新型放置板结构俯视图。

图中：1安装架、2安装腔、3支撑杆、4连接杆、5固定吸盘、6调节旋钮、7卡紧装置、71活动腔、72支撑弹簧、73放置板、8卡槽、9保护垫、10粘接带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种防脱落车载导航固定装置，包括安装架1，安装架1的左侧开设有安装腔2，安装腔2内腔左侧的前后两端均活动安装有粘接带10，且粘接带10与外置导航设备配合使用，通过粘接带10的设置，可对导航设备的背面进行固定，而粘接带10在安装腔2的内部可进行上下活动调节，安装架1右侧的中部固定安装有支撑杆3，支撑杆3右端的表面活动安装有连接杆4，连接杆4的底部活动安装有固定吸盘5，固定吸盘5的一侧活动安装有卡扣，且卡扣与固定吸盘5配合使用，支撑杆3与连接杆4连接处的正面活动安装有调节旋钮6，安装腔2内腔的底部固定安装有卡紧装置7，卡紧装置7包括活动腔71，活动腔71内腔底部的两侧均固定安装有支撑弹簧72，支撑弹簧72的顶部固定安装有放置板73，放置板73的顶部开设有卡槽8，卡槽8内腔的底部粘接有保护垫9，通过卡槽8和保护垫9的设置，将导航设备的底部置于卡槽8内部后可通过保护垫9对导航设备的底部进行保护，防止出现磨损，而在安装腔2的上方开设有凹槽，支撑弹簧72对放置板73进行支撑，可将导航设备的顶部卡在凹槽内，防止出现脱落，通过安装架1、安装腔2、支撑杆3、连接杆4、固定吸盘5、调节旋钮6和卡紧装置7的设置，方便对导航设备进行卡紧固定，同时该卡紧方式操作简单，易于固定，在安装架1整体出现掉落后也不会对导航设备造成损坏，同时只需将固定吸盘5固定在指定观看位置即可，且方便收纳，便于调节，同时解决了现有的车载导航设备固定支架在对导航设备固定后，车辆行驶在颠簸路段容易造成车载导航设备脱落，严重时造成损坏，增加使用成本的问题。

本申请文件中使用到的标准零件均可以从市场上购买，本申请文件中各部件根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，在此不再作出具体叙述。

使用时，首先将固定吸盘5吸在车内指定位置，然后将固定吸盘5固定住，此时可将导航设备的底部对准卡槽8向下压动，当导航设备整体位于安装腔2内部后松开导航设备，支撑弹簧72的张力可带动放置板73向上移动将导航设备的顶部卡在凹槽内，将导航设备的底部置于卡槽8内部后可通过保护垫9对导航设备的底部进行保护，防止出现磨损，而粘接带10可对导航设备的背面进行固定，而粘接带10在安装腔2的内部可进行上下活动调节，该装置可保证安装架1脱落后导航设备出现掉落而损坏，保证了导航设备的正常使用，进而延长了使用寿命。

综上所述：该防脱落车载导航固定装置，通过安装架1、安装腔2、支撑杆3、连接杆4、固定吸盘5、调节旋钮6和卡紧装置7的配合，解决了现有的车载导航设备固定支架在对导航设备固定后，车辆行驶在颠簸路段容易造成车载导航设备脱落，严重时造成损坏，增加使用成本的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
