技术领域

本实用新型涉及物流货运技术领域，特别涉及一种散热效果好的堆放式货物存储箱。

背景技术

在物流运输领域中，为了对货物进行存储，所以货物存储箱是十分必要的。

专利号CN201820843642.1公布了一种多功能物流箱，包括箱体和与箱体一侧铰接相连的扣盖，不仅能够对物流货物进行防护，解决了车辆行驶过程中颠簸产生的惯性问题，而且方便搬运。

该物流箱虽然解决了车辆行驶过程中颠簸产生的惯性问题，但存在不能方便进行对正堆叠，散热、阻燃和防水效果差的缺点，为此，我们提出一种散热效果好的堆放式货物存储箱。

实用新型内容

本实用新型的主要目的在于提供一种散热效果好的堆放式货物存储箱，可以有效解决技术背景中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种散热效果好的堆放式货物存储箱，包括堆叠箱体，所述堆叠箱体顶部两端通过安装槽安装有套筒，所述堆叠箱体底部两端焊接有套杆且套杆位于套筒内侧，所述堆叠箱体顶部和底部均设置有开口，所述开口外侧设置有波浪板，所述波浪板拐角处均焊接有安装片，所述安装片一侧贯穿设置有螺纹孔，所述堆叠箱体由铝合金基板、中空夹层和防水层，所述中空夹层位于铝合金基板和防水层之间，所述防水层堆叠箱体外表层，所述中空夹层内填充有阻燃填充料，所述波浪板外表层设置有散热层。

进一步地，所述螺纹孔内套设有螺钉，所述安装片通过螺钉和堆叠箱体外壁进行连接。

进一步地，所述散热层为石墨烯散热涂料制成。

进一步地，所述阻燃填充料硅酸铝纤维材料制成。

进一步地，所述防水层为水性聚氨酯涂料制成。

与现有技术相比，本实用新型具有如下有益效果：

1.通过设置套筒和套杆，利用套筒和位于套筒内侧的套杆，方便人员对堆叠箱体进行对正堆叠。

2.通过设置波浪板和石墨烯散热涂料，利用堆叠箱体间留有的适当的空隙，方便空气流通，从而提升堆叠箱体的散热效果，利用堆叠箱体顶部和底部安装的波浪板方便提升堆叠箱体和空气的接触面积，再利用波浪板表面涂有的散热层为石墨烯散热涂料制成，方便进一步提升堆叠箱体的散热效果。

3.通过设置阻燃填充料硅酸铝纤维材料制成，方便提升堆叠箱体的阻燃效果，防止本存储箱意外自燃时有效延缓火势蔓延。

4.通过设置防水层为水性聚氨酯涂料制成，方便提升箱体表面的防水效果，防止外部水分渗入本存储箱内侧，对堆叠箱体内存放的货物的保存造成不利影响。

附图说明

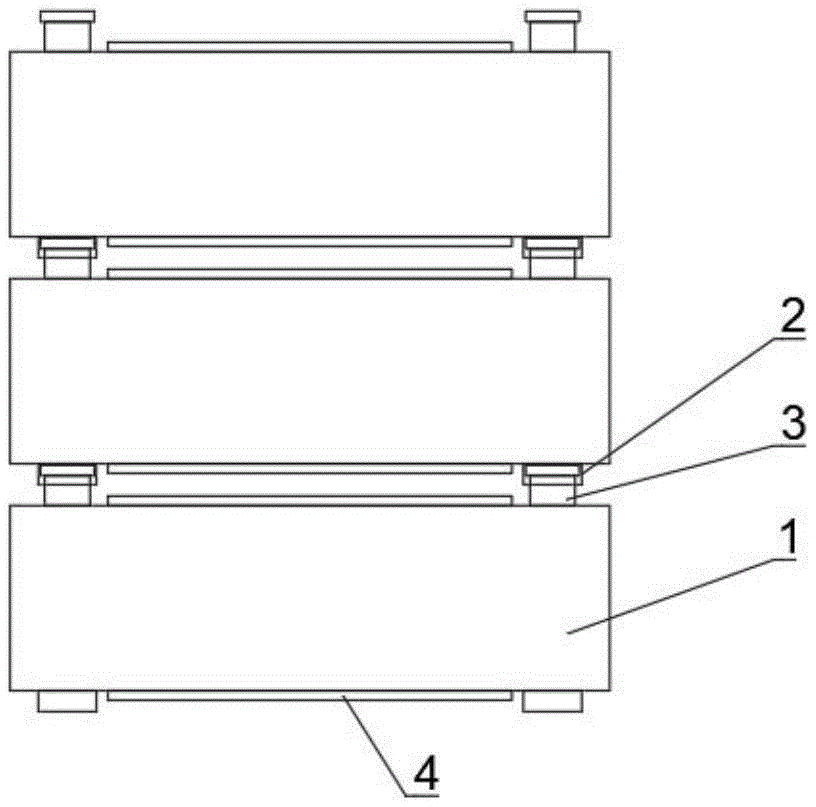

图1为本实用一种散热效果好的堆放式货物存储箱的整体结构示意图。

图2为本实用一种散热效果好的堆放式货物存储箱的波浪板示意图。

图3为本实用一种散热效果好的堆放式货物存储箱的堆叠箱体剖面示意图。

图4为本实用一种散热效果好的堆放式货物存储箱的散热层示意图。

图中：1、堆叠箱体；2、套筒；3、套杆；4、波浪板；5、安装片；6、螺纹孔；7、铝合金基板；8、中空夹层；9、阻燃填充料；10、防水层；11、散热层。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种散热效果好的堆放式货物存储箱，包括堆叠箱体1，所述堆叠箱体1顶部两端通过安装槽安装有套筒2，所述堆叠箱体1底部两端焊接有套杆3且套杆3位于套筒2内侧，所述堆叠箱体1顶部和底部均设置有开口，所述开口外侧设置有波浪板4，所述波浪板4拐角处均焊接有安装片5，所述安装片5一侧贯穿设置有螺纹孔6，所述堆叠箱体1由铝合金基板7、中空夹层8和防水层10，所述中空夹层8位于铝合金基板7和防水层10之间，所述防水层10堆叠箱体1外表层，所述中空夹层8内填充有阻燃填充料9，所述波浪板4外表层设置有散热层11。

其中，所述螺纹孔6内套设有螺钉，所述安装片5通过螺钉和堆叠箱体1外壁进行连接。

本实施例中如图2所示，利用螺钉将安装片5和堆叠箱体1外壁进行连接，方便将波浪板4和堆叠箱体1的顶部和底部进行连接。

其中，所述散热层11为石墨烯散热涂料制成。

本实施例中如图4所示，利用波浪板4表面涂有的散热层11为石墨烯散热涂料制成，方便进一步提升堆叠箱体1的散热效果。

其中，所述阻燃填充料9硅酸铝纤维材料制成。

本实施例中如图3所示，利用阻燃填充料9硅酸铝纤维材料制成，方便提升堆叠箱体1的阻燃效果，防止本存储箱意外自燃时有效延缓火势蔓延。

其中，所述防水层10为水性聚氨酯涂料制成。

本实施例中如图3所示，利用防水层10为水性聚氨酯涂料制成，方便提升箱体1表面的防水效果，防止外部水分渗入本存储箱内侧，对堆叠箱体1内存放的货物的保存造成不利影响。

需要说明的是，本实用新型为一种散热效果好的堆放式货物存储箱，工作时，利用套筒2和位于套筒2内侧的套杆3，方便人员对堆叠箱体1进行对正堆叠，利用堆叠箱体1间留有的适当的空隙，方便空气流通，从而提升堆叠箱体1的散热效果，利用堆叠箱体1顶部和底部安装的波浪板4方便提升堆叠箱体1和空气的接触面积，再利用波浪板4表面涂有的散热层11为石墨烯散热涂料（青岛岩海碳材料有限公司生产）制成，方便进一步提升堆叠箱体1的散热效果，利用阻燃填充料9硅酸铝纤维材料（山东达业新材料科技有限公司生产）制成，方便提升堆叠箱体1的阻燃效果，防止本存储箱意外自燃时有效延缓火势蔓延，利用防水层10为水性聚氨酯涂料制成，方便提升箱体1表面的防水效果，防止外部水分渗入本存储箱内侧，对堆叠箱体1内存放的货物的保存造成不利影响。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
