技术领域

本实用涉及护栏技术领域，具体为一种铁路轨道防护用防翻越护栏。

背景技术

护栏的立柱通过膨胀螺栓或者预埋与地面固定，主要用于道路、工厂、小区、别墅、庭院、商业区、公共场所等场合中，是对设备与设施的保护与防护，因此在我们生活中是处处可见的，当然，在铁路轨道外，为了防止行人穿越轨道，也会使用护栏进行防护，而为了防止有人强行翻越护栏，市场上出现了一种防翻越护栏。但现有的防翻越护栏，是把护栏的上方设计成尖刺状，当强行翻越护栏的人攀爬到护栏顶端时，若被尖刺状刺到后，容易摔落，安全性能较低，而且侧方向的固定效果不强，因此市面上迫切需要能改进的技术，来完善此设备。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用提供了一种铁路轨道防护用防翻越护栏，解决了现在现有的防翻越护栏，把护栏的上方设计成尖刺状，安全性能较低，而且侧方向的固定效果不强的问题。

(二)技术方案

为实现上述目的，本实用提供如下技术方案：一种铁路轨道防护用防翻越护栏，包括顶杆和底杆，所述顶杆焊接在两个支撑杆之间的顶侧，所述底杆焊接在两个支撑杆之间的底侧，所述顶杆和底杆之间焊接有栏杆，所述栏杆的外部焊接有刺块。

优选的，所述支撑杆的底部焊接有固定底板，所述固定底板的底部焊接有固定针杆。

优选的，所述底杆底部的一侧焊接有第一针杆，所述底杆底部的另一侧焊接有第二针杆。

优选的，所述第一针杆和第二针杆均倾斜设置，且第一针杆和第二针杆分别倾向于底杆的两侧，所述第一针杆和第二针杆关于底杆的纵向中轴线对称设置。

优选的，所述刺块包括圆台块、边角块、凹槽和圆孔，所述圆台块的底部焊接有边角块，所述边角块的边缘侧均匀开设有凹槽，所述圆台块内部的中间位置开设有圆孔，所述栏杆通过圆孔横穿圆台块。

优选的，所述刺块是由镜像对称的两个圆台块焊接组成，所述刺块均匀分布在栏杆上，所述边角块通过凹槽形成尖角状的边缘。

(三)有益效果

本实用提供了一种铁路轨道防护用防翻越护栏，具备以下有益效果：

(1)本实用设置了由圆台块、边角块、凹槽和圆孔共同构成的刺块，而且刺块一个个垒积在栏杆外部，并且刺块的边缘为尖角状，当有人想要攀爬护栏时，刺块尖角状的边缘会刺痛攀爬者的手掌，使得攀爬者不能扶握，通过刺块的作用，不会给攀爬者提供拉力，从而起不到助力的作用，使得护栏具有防翻越功能。

(2)本实用设置的刺块，能够在攀爬者未曾向上攀爬前，就可以刺痛攀爬者的手掌，能够过早的打消攀爬者翻越护栏的想法，使得护栏的安全性能更高。

(3)本实用设置有竖直的固定针杆，以及倾斜的第一针杆和第二针杆，而且第一针杆和第二针杆分别倾向于底杆的两侧，通过固定针杆的作用，能够加强护栏的固定效果，同时通过第一针杆和第二针杆的作用，能够很好的使护栏的两侧具有侧向的支撑力，使得护栏不易倾倒，进一步的提高了护栏的稳定性。

附图说明

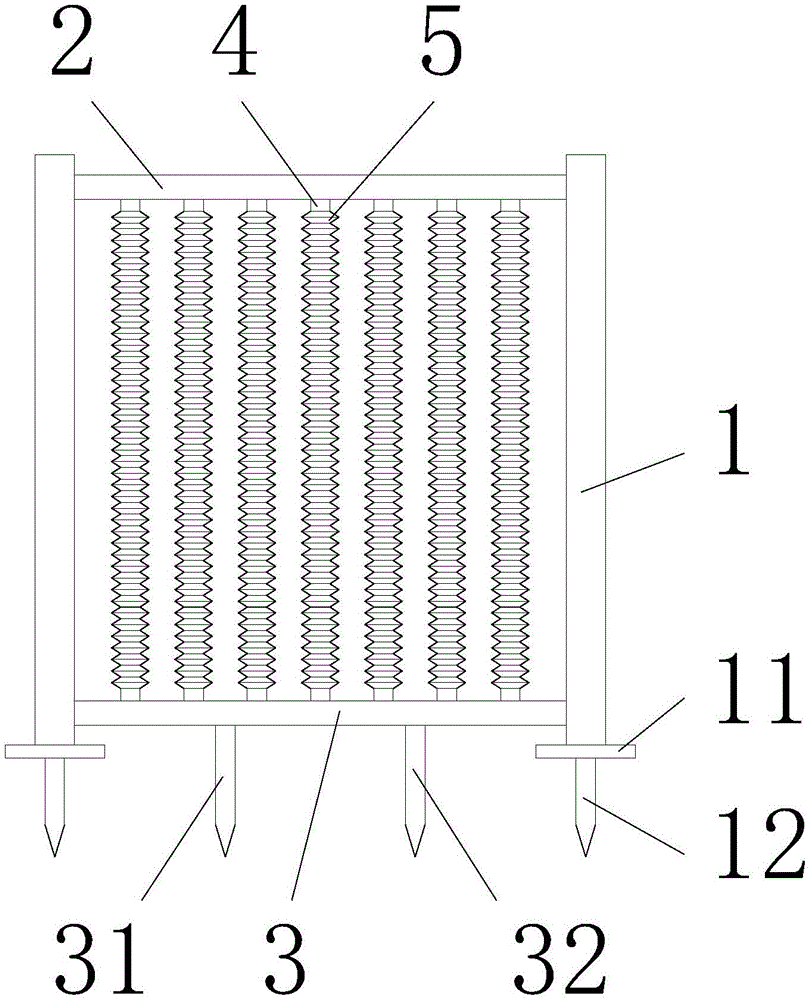

图1为本实用新型正视图；

图2为本实用新型底杆的侧视结构图；

图3为本实用新型刺块的侧视结构图；

图4为本实用新型刺块的俯视结构图。

图中附图标记为：1、支撑杆；11、固定底板；12、固定针杆；2、顶杆；3、底杆；31、第一针杆；32、第二针杆；4、栏杆；5、刺块；51、圆台块；52、边角块；53、凹槽；54、圆孔。

具体实施方式

下面将结合本实用实施例中的附图，对本实用实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用一部分实施例，而不是全部的实施例。基于本实用中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用保护的范围。

如图1-4所示，本实用提供一种技术方案：一种铁路轨道防护用防翻越护栏，包括支撑杆1、顶杆2、底杆3、栏杆4和刺块5，顶杆2焊接在两个支撑杆1之间的顶侧，底杆3焊接在两个支撑杆1之间的底侧，通过顶杆2和底杆3，可以固定两个支撑杆1，便于形成护栏的外框架，顶杆2和底杆3之间焊接有栏杆4，利用栏杆4，可以填补两个支撑杆1之间的间隙，栏杆4的外部焊接有刺块5，利用刺块5，使得栏杆4的外部可以刺痛攀爬者。

进一步的，支撑杆1的底部焊接有固定底板11，固定底板11的底部焊接有固定针杆12，通过固定针杆12的作用，能够加强护栏的固定效果。

进一步的，底杆3底部的一侧焊接有第一针杆31，底杆3底部的另一侧焊接有第二针杆32。

进一步的，第一针杆31和第二针杆32均倾斜设置，且第一针杆31和第二针杆32分别倾向于底杆3的两侧，第一针杆31和第二针杆32关于底杆3的纵向中轴线对称设置，通过第一针杆31和第二针杆32的作用，能够很好的使护栏的两侧具有侧向的支撑力，使得护栏不易倾倒。

进一步的，刺块5包括圆台块51、边角块52、凹槽53和圆孔54，圆台块51的底部焊接有边角块52，边角块52的边缘侧均匀开设有凹槽53，圆台块51内部的中间位置开设有圆孔54，栏杆4通过圆孔54横穿圆台块51。

进一步的，刺块5是由镜像对称的两个圆台块51焊接组成，刺块5均匀分布在栏杆4上，边角块52通过凹槽53形成尖角状的边缘，通过刺块5的作用，能够在攀爬者未曾向上攀爬前，就可以刺痛攀爬者的手掌。

工作原理：在使用该铁路轨道防护用防翻越护栏之前，首先需要对整个铁路轨道防护用防翻越护栏进行结构上的简单了解，第一步，安装时，直接将固定底板11底部的固定针杆12以及底杆3两侧倾斜的第一针杆31和第二针杆32分别安插进地面内，固定好护栏；第二步，使用过程中，当有人想要攀爬护栏时，攀爬者会手握栏杆4，而此时刺块5尖角状的边缘会刺痛攀爬者的手掌，通过刺块5的作用，使得攀爬者不能扶握，从而不能攀爬。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用的范围由所附权利要求及其等同物限定。
