专利名: 一种基于气流悬浮的飞机模型旋转展示装置 出售状态: 未出售
专利号: 2019109188926 专利类型: 发明专利 专利分类: 航空航天
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本发明涉及飞机模型展览技术领域,具体为一种基于气流悬浮的飞机模型旋转展示装置。


背景技术

飞机是人类最重要的发明之一,是现代文明不可缺少的一种出行工具,它深刻的改变和影响了人们的生活,开启了人类征服蓝天的历史,而由于飞机体型较大,使得人们无法对飞机进行更加直观的了解,因此就衍生出了飞机模型,飞机模型是以飞机为形象按一定比例缩小的模型,能够用于装饰或展示。

而对飞机模型进行展览时,为了使人们能够对飞机模型的不同角度进行观察,都会在飞机模型的底端加装旋转装置,但传统的旋转装置都是通过机械式的传动结构组成,在长时间的运行过程中会对机械结构造成磨损,且需要添加润滑油来减小机械运行时的噪音,且传统的飞机模型都是暴露在外,在展览的过程中,容易遭到损坏,且长时间摆放过后容易沾染灰尘,不方便进行清洁。

为解决上述问题,发明者提供了一种基于气流悬浮的飞机模型旋转展示装置,能够对模型起到保护作用,避免了模型表面沾染灰尘的现象,使得飞机模型的展示更加逼真,提高了模型的观赏性,避免了传统机械结构的使用,结构更加简单,且长久有效,不易损坏,能够对模型的上升高度进行调节,提高了展示的效果。


发明内容

为实现以上目的,本发明通过以下技术方案予以实现:一种基于气流悬浮的飞机模型旋转展示装置,包括框体、玻璃罩、投影仪、圆盘、滚珠、风板、模型、出风口、升降盘、限位块、弹簧、伸缩杆、圆孔、螺纹杆、第一锥齿轮、第二锥齿轮、进风口。

其中:

所述框体的顶端固定安装有玻璃罩,所述玻璃罩的顶端固定安装有投影仪,所述玻璃罩的内部滑动连接有圆盘,所述圆盘的外围滚动连接有滚珠,所述圆盘的内部固定连接有风板,所述圆盘的顶端固定连接有模型,所述框体内圆盘的下方开设有出风口,所述框体的内部滑动连接有升降盘,所述升降盘的左右两端固定安装有限位块,所述升降盘的顶部通过弹簧固定连接有伸缩杆,所述升降盘的内部开设有圆孔,所述升降盘底部的中心螺纹连接有螺纹杆,所述螺纹杆的底端固定安装有第一锥齿轮,所述第一锥齿轮的前端啮合有第二锥齿轮,所述框体的底部连通有进风口。

优选的,所述风板的数量共有六块,且均匀分布在圆盘的内部,所述风板在竖直方向上呈倾斜状,且倾斜的方向一致,因此当风板受到向上的风力时,能够带动圆盘进行转动。

优选的,所述出风口分布在圆盘的下方,且底部开设有向下展开的圆锥孔,所述伸缩杆的数量与出风口的数量相等,且与出风口相对齐,所述伸缩杆从升降盘的外侧到内侧,水平高度逐渐降低,因此,当升降盘带动伸缩杆逐渐上升的过程中,伸缩杆能够从外向内逐渐将出风口堵住。

优选的,所述圆孔位于伸缩杆之间的间隙处,且贯穿升降盘,使得气体能够通过升降盘向上流动。

优选的,所述第二锥齿轮的中心固定安装有旋钮,且延伸至框体底部的前端,便于通过转动旋钮来使第二锥齿轮进行转动。

优选的,所述进风口连接有装有增压泵的进气管道,与框体内升降盘外围的空腔相连通,便于对框体内通入高压气体。

本发明提供了一种基于气流悬浮的飞机模型旋转展示装置。具备以下有益效果:

1、该基于气流悬浮的飞机模型旋转展示装置,通过玻璃罩的设计,能够对内部的模型进行隔离,避免了模型与外界的直接接触,从而起到了对模型的保护作用,同时也避免了模型表面会沾染灰尘的现象,而对于玻璃罩规则表面的清洁会更加方便。

2、该基于气流悬浮的飞机模型旋转展示装置,通过玻璃罩顶端投影仪的设计,能够在模型转动的过程中,在玻璃罩投影蓝天白云等景象,使得飞机模型的展示更加逼真,提高了模型的观赏性。

3、该基于气流悬浮的飞机模型旋转展示装置,通过圆盘内部风板的设计,在圆盘受到向上的风力时,风板能够带动圆盘和顶部的模型进行旋转,避免了传统机械结构的使用,结构更加简单,且长久有效,不易损坏。

4、该基于气流悬浮的飞机模型旋转展示装置,通过升降盘顶部伸缩杆的设计,在使升降盘向上移动的过程中,能够使伸缩杆从外向内逐渐将出风口堵住,进而实现了对于出风口出风面积的控制,能够对圆盘和模型的上升高度进行调节,提高了展示的效果。


附图说明

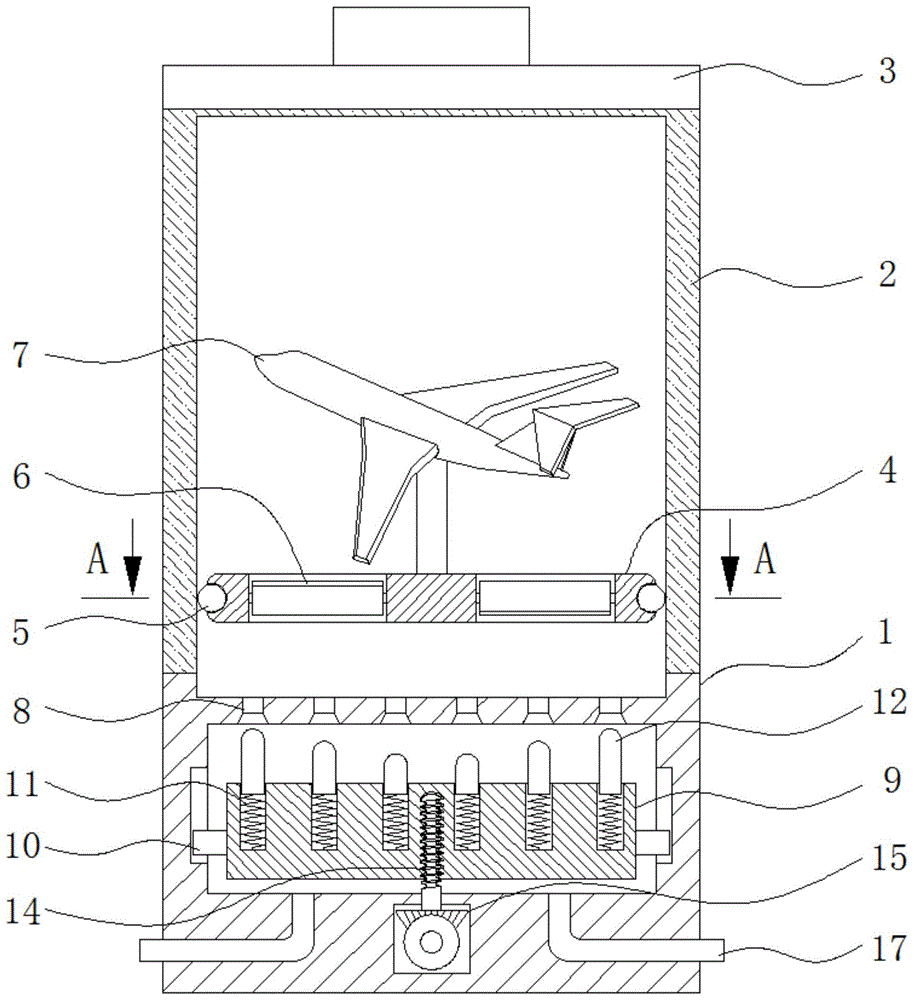

图1为本发明结构示意图;

图2为本发明框体内部结构的放大图;

图3为本发明升降盘结构的俯视图;

图4为本发明图1中A-A处结构的剖视图。

图中:1、框体;2、玻璃罩;3、投影仪;4、圆盘;5、滚珠;6、风板;7、模型;8、出风口;9、升降盘;10、限位块;11、弹簧;12、伸缩杆;13、圆孔;14、螺纹杆;15、第一锥齿轮;16、第二锥齿轮;17、进风口。


具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

该基于气流悬浮的飞机模型旋转展示装置的实施例如下:

请参阅图1-4,当升降盘9带动伸缩杆12逐渐上升的过程中,伸缩杆12能够从外向内逐渐将出风口8一种基于气流悬浮的飞机模型旋转展示装置,包括框体1、玻璃罩2、投影仪3、圆盘4、滚珠5、风板6、模型7、出风口8、升降盘9、限位块10、弹簧11、伸缩杆12、圆孔13、螺纹杆14、第一锥齿轮15、第二锥齿轮16、进风口17。

其中:

框体1的顶端固定安装有玻璃罩2,通过玻璃罩2的设计,能够对内部的模型7进行隔离,避免了模型7与外界的直接接触,从而起到了对模型7的保护作用,同时也避免了模型7表面会沾染灰尘的现象,而对于玻璃罩2规则表面的清洁会更加方便。

玻璃罩2的顶端固定安装有投影仪3,通过玻璃罩2顶端投影仪3的设计,能够在模型7转动的过程中,在玻璃罩2投影蓝天白云等景象,使得飞机模型7的展示更加逼真,提高了模型7的观赏性。

玻璃罩2的内部滑动连接有圆盘4,圆盘4的外围滚动连接有滚珠5,圆盘4的内部固定连接有风板6,风板6的数量共有六块,且均匀分布在圆盘4的内部,风板6在竖直方向上呈倾斜状,且倾斜的方向一致,因此当风板6受到向上的风力时,能够带动圆盘4进行转动,圆盘4的顶端固定连接有模型7,框体1内圆盘4的下方开设有出风口8,通过圆盘4内部风板6的设计,在圆盘4受到向上的风力时,风板6能够带动圆盘4和顶部的模型7进行旋转,避免了传统机械结构的使用,结构更加简单,且长久有效,不易损坏。

出风口8分布在圆盘4的下方,且底部开设有向下展开的圆锥孔,伸缩杆12的数量与出风口8的数量相等,且与出风口8相对齐,伸缩杆12从升降盘9的外侧到内侧,水平高度逐渐降低,因此,堵住,框体1的内部滑动连接有升降盘9,升降盘9的左右两端固定安装有限位块10,升降盘9的顶部通过弹簧11固定连接有伸缩杆12,升降盘9的内部开设有圆孔13,圆孔13位于伸缩杆12之间的间隙处,且贯穿升降盘9,使得气体能够通过升降盘9向上流动,升降盘9底部的中心螺纹连接有螺纹杆14,螺纹杆14的底端固定安装有第一锥齿轮15,第一锥齿轮15的前端啮合有第二锥齿轮16,第二锥齿轮16的中心固定安装有旋钮,且延伸至框体1底部的前端,便于通过转动旋钮来使第二锥齿轮16进行转动,框体1的底部连通有进风口17,进风口17连接有装有增压泵的进气管道,与框体1内升降盘9外围的空腔相连通,便于对框体1内通入高压气体,通过升降盘9顶部伸缩杆12的设计,在使升降盘9向上移动的过程中,能够使伸缩杆12从外向内逐渐将出风口8堵住,进而实现了对于出风口8出风面积的控制,能够对圆盘4和模型7的上升高度进行调节,提高了展示的效果。

在使用时,将进风口17与带有增压泵的进气管道相连接,使得高压气体进入到框体1内部的空腔中,并通过升降盘9外围的空隙以及内部开设有圆孔13向上的流动,最终从出风口8处吹向圆盘4的底部,使得圆盘4在风力的作用下在玻璃罩2内向上移动,而通过圆盘4内部风板6的设计,在有气流通过时,能够带动圆盘4进行旋转,从而使圆盘4能够带动顶部的模型7进行升降和转动,而通过转动第二锥齿轮16前侧的旋钮,利用第二锥齿轮16与第一锥齿轮15的相互啮合,能够使第一锥齿轮15带动螺纹杆14进行转动,进而带动升降盘9向上移动,在升降盘9上升的过程中,外侧水平高度较高的伸缩杆12会首先将外侧的出风口8堵住,进而缩小了出风面积,使得圆盘4受到的风力下降而向下移动,而继续转动旋钮,能够使内侧更多的伸缩杆12将出风口8堵住,从而实现了通过控制出风面积的多少来对圆盘4的上升高度进行调节。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
