技术领域

本实用新型是一种设有滚轮的办公用品存放架，属于办公用品存放技术领域。

背景技术

办公用品存放架是办公场所常用的办公家具,现有技术中的办公用品存放架通常包括木质文件柜和铁皮文件柜,铁皮文件柜一般是采用薄钢板折弯焊接制作而成的，采用薄钢板折弯焊接制作的铁皮文件柜的结构通常都是做成固定的。

现有技术公开了申请号为：201621341911.1的一种组合式办公用品存放架，其中抽拉盒分别安装在底层移动架和单层存放架内，底层移动架包括四角分布的第一叠加基座和两侧侧壁对称设置的第一滑动轨道，单层存放架包括四角分布的第二叠加基座、两侧侧壁对称设置的第二滑动轨道和底部四角分布的导向柱，第一叠加基座、第二叠加基座分别与导向柱配合连接后可定位单层存放架，抽拉盒包括盒体、对称设置在盒体外侧侧壁上的滑动柱，分类盒存放在盒体内，第一滑动轨道、第二滑动轨道可分别与滑动柱配合连接，但是该现有技术稳定性不强，在放置文件过多时容易倾倒，造成不必要的损失。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种设有滚轮的办公用品存放架，以解决的现有技术稳定性不强，在放置文件过多时容易倾倒，造成不必要的损失的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种设有滚轮的办公用品存放架，其结构包括顶板、书柜门、把手、固定底座、滚轮轨道、限位块、侧板、文件架、磁性橡胶、立柱、摇手柄、目录牌，所述书柜门嵌入安装于顶板的下端，所述把手镶嵌安装于书柜门的中端，所述固定底座的上端与书柜门的下端相贴合，所述滚轮轨道贯穿于固定底座的下端，所述限位块与滚轮轨道的前端相焊接，所述侧板与顶板为一体化结构，所述立柱嵌入安装于顶板的中端，所述目录牌的左侧与侧板的右侧相贴合，所述固定底座包括配重外壳、电压缸、固定柱、顶柱、支撑盘、连接管、千斤顶驱动、滚轮架、滚轮、滚轮传动杆、所述电压缸的上端与配重外壳的下端相粘合，所述固定柱嵌入安装于电压缸的下端，所述顶柱镶嵌安装于固定柱的下端，所述支撑盘的上端与顶柱的下端相贴合，所述连接管镶嵌安装于电压缸的右侧，所述千斤顶驱动与连接管相嵌套，所述滚轮架设于千斤顶驱动的下端，所述滚轮传动杆嵌入安装于滚轮架的中端，所述滚轮架贯穿于滚轮的中端。

进一步地，所述文件架与侧板的内部通过螺栓连接，所述磁性橡胶的后侧与侧板的前端相粘合。

进一步地，所述滚轮与滚轮轨道的上端相贴合。

进一步地，所述滚轮与滚轮轨道的上端相贴合。

进一步地，所述限位块为长5CM，宽1CM，高1CM的长方体。

进一步地，所述顶板由不锈钢制成，具有较强的硬度。

进一步地，所述磁性橡胶由橡胶制成，具有良好的弹性。

有益效果

本实用新型一种设有滚轮的办公用品存放架，结构上设有固定底座，配重外壳保证存放架中心稳定，摇手柄控制滚轮传动杆为滚轮的滚动提供动力，滚轮架限制，滚轮的运动方向，当存放架移动停止时，千斤顶驱动通过连接管控制电压缸，固定柱限制顶柱移动方向，电压缸将顶柱顶出，支撑盘受到相同的力，支撑存放架平稳，提高存放架稳定性，保证存放架不会倾倒，避免了不必要的损失。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

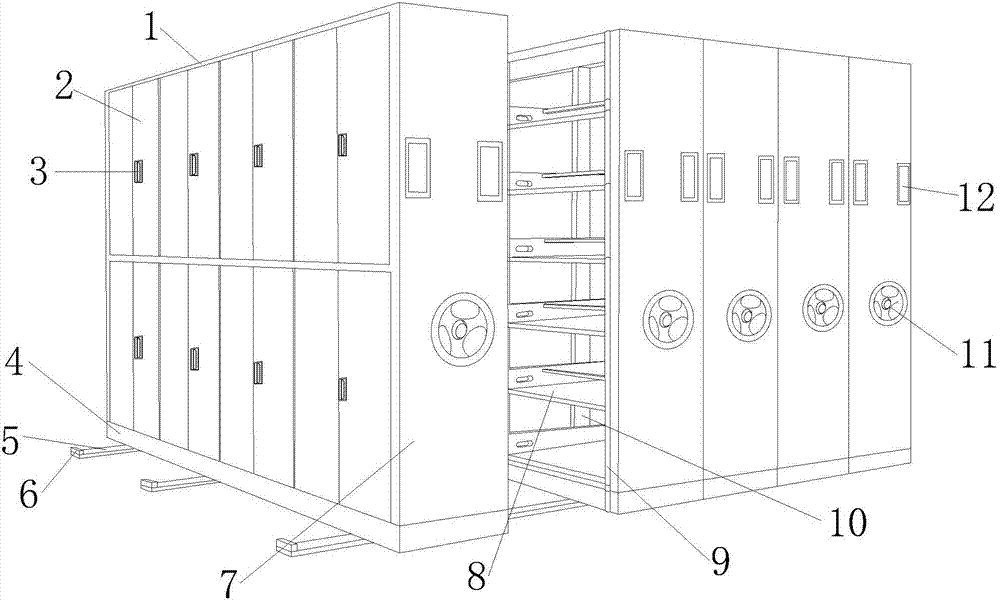

图1为本实用新型一种设有滚轮的办公用品存放架的结构示意图；

图2为本实用新型一种固定底座的结构示意图。

图中：顶板-1、书柜门-2、把手-3、固定底座-4、滚轮轨道-5、限位块-6、侧板-7、文件架-8、磁性橡胶-9、立柱-10、摇手柄-11、目录牌-12、配重外壳-401、电压缸-402、固定柱-403、顶柱-404、支撑盘-405、连接管-406、千斤顶驱动-407、滚轮架-408、滚轮-409、滚轮传动杆-410。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种设有滚轮的办公用品存放架技术方案：其结构包括顶板1、书柜门2、把手3、固定底座4、滚轮轨道5、限位块6、侧板7、文件架8、磁性橡胶9、立柱10、摇手柄11、目录牌12，所述书柜门2嵌入安装于顶板1的下端，所述把手3镶嵌安装于书柜门2的中端，所述固定底座4的上端与书柜门2的下端相贴合，所述滚轮轨道5贯穿于固定底座4的下端，所述限位块6与滚轮轨道5的前端相焊接，所述侧板7与顶板1为一体化结构，所述立柱10嵌入安装于顶板1的中端，所述目录牌12的左侧与侧板7的右侧相贴合，所述固定底座4包括配重外壳401、电压缸402、固定柱403、顶柱404、支撑盘405、连接管406、千斤顶驱动407、滚轮架408、滚轮409、滚轮传动杆410、所述电压缸402的上端与配重外壳401的下端相粘合，所述固定柱403嵌入安装于电压缸402的下端，所述顶柱404镶嵌安装于固定柱403的下端，所述支撑盘405的上端与顶柱404的下端相贴合，所述连接管406镶嵌安装于电压缸402的右侧，所述千斤顶驱动407与连接管406相嵌套，所述滚轮架408设于千斤顶驱动407的下端，所述滚轮传动杆410嵌入安装于滚轮架408的中端，所述滚轮架408贯穿于滚轮409的中端，所述文件架8与侧板7的内部通过螺栓连接，所述磁性橡胶9的后侧与侧板7的前端相粘合，所述滚轮409与滚轮轨道5的上端相贴合，所述滚轮409与滚轮轨道5的上端相贴合，所述限位块6为长5CM，宽1CM，高1CM的长方体，所述顶板1由不锈钢制成，具有较强的硬度，所述磁性橡胶9由橡胶制成，具有良好的弹性。

本专利所说的磁性橡胶9是带磁性的弹性体材料的总称，由生胶、磁粉及其它助剂配制而成，磁性是磁性橡胶的基本属性，磁性橡胶在外磁场的作用下呈现出不同的磁性等级，其中以强磁性等级具有较高的实用价值，所述滚轮409，运动器械的一种，由若干铁棍平衡连接两个大小相同的铁环制成，也是在包装机械以及饮料生产行业通行的备件称呼法，也叫卷封轮、封口滚轮、罗尔。

在进行移动时配重外壳401保证存放架中心稳定，摇手柄11控制滚轮传动杆410为滚轮409的滚动提供动力，滚轮架408限制，滚轮409的运动方向，当存放架移动停止时，千斤顶驱动407通过连接管406控制电压缸402，固定柱403限制顶柱404移动方向，电压缸402将顶柱404顶出，支撑盘405受到相同的力，支撑存放架平稳。

本实用新型解决现有技术稳定性不强，在放置文件过多时容易倾倒，造成不必要的损失的问题，本实用新型通过上述部件的互相组合，配重外壳保证存放架中心稳定，摇手柄控制滚轮传动杆为滚轮的滚动提供动力，滚轮架限制，滚轮的运动方向，当存放架移动停止时，千斤顶驱动通过连接管控制电压缸，固定柱限制顶柱移动方向，电压缸将顶柱顶出，支撑盘受到相同的力，支撑存放架平稳，提高存放架稳定性，保证存放架不会倾倒，避免了不必要的损失，具体如下所述:

所述固定底座4包括配重外壳401、电压缸402、固定柱403、顶柱404、支撑盘405、连接管406、千斤顶驱动407、滚轮架408、滚轮409、滚轮传动杆410、所述电压缸402的上端与配重外壳401的下端相粘合，所述固定柱403嵌入安装于电压缸402的下端，所述顶柱404镶嵌安装于固定柱403的下端，所述支撑盘405的上端与顶柱404的下端相贴合，所述连接管406镶嵌安装于电压缸402的右侧，所述千斤顶驱动407与连接管406相嵌套，所述滚轮架408设于千斤顶驱动407的下端，所述滚轮传动杆410嵌入安装于滚轮架408的中端，所述滚轮架408贯穿于滚轮409的中端。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
