技术领域

本实用新型涉及灯具技术领域，具体为一种耐拉软线LED灯串。

背景技术

随着社会经济的迅猛发展，LED作为宣传广告和装饰美化的有力工具，使用越来越普遍，已成为企业标识宣传和美化城市不可或缺的一道亮丽风景线，软线LED灯串的应用较为广泛，常常安装在商铺的外部起到装饰的作用，其构造简单，且较为环保，但是现有的软线LED灯串存在很多问题或缺陷。

第一，传统的软线LED灯串不耐拉，容易损坏，柔韧性较差。

第二，传统的软线LED灯串不能够很好的防水，尤其是插座区域，插座沾上水容易导电，被小孩老人误触到容易受伤，安全性不高。

第三，传统的软线LED灯串的灯光没有分散均匀，容易造成人刺眼、眩晕以及疲劳。

实用新型内容

本实用新型的目的在于提供一种耐拉软线LED灯串，以解决上述背景技术中提出的不耐拉，不能够很好的防水，灯光没有分散均匀的问题。

为实现上述目的，本实用新型提供如下技术方案：一种耐拉软线LED灯串，包括线路板、玻璃片、第一贴片LED和灯罩，所述灯罩的内侧壁上均匀设置有阻燃层，并且阻燃层的内侧壁上均匀设置有耐拉层，所述灯罩的底端设置有线路板，所述线路板的一侧设置有尾塞，所述线路板的另一侧安装有插座，且插座的内部设置有插孔，所述线路板的一侧设置有固定块，且固定块的一侧安装有插头，所述固定块的另一侧安装有连接部，并且连接部的一侧安装有连接电线，所述固定块的一侧设置有密封层。

优选的，所述线路板的顶端均匀焊接有第一贴片LED和第二贴片LED，所述第一贴片LED和第二贴片LED呈等间距排列。

优选的，所述灯罩的顶端均匀设置有玻璃片，而且玻璃片的表面均匀设置有竖条纹和横条纹，所述竖条纹和横条纹构成横竖条纹式棱的结构。

优选的，所述灯罩的内侧壁上均匀设置有氧化铜防腐蚀层。

优选的，所述固定块一侧的底端安装有底板，所述底板顶端的底部设置有卡槽，所述底板的顶部安装有转轴，且转轴的顶端安装有盖板，所述盖板的底部安装有卡块，所述卡块和卡槽构成卡合结构。

优选的，所述转轴与盖板构成翻转结构。

与现有技术相比，本实用新型的有益效果是：该耐拉软线LED灯串结构合理，具有以下优点：

1、通过安装有耐拉层提高本装置的耐拉性，耐拉层采用玻璃纤维材质，玻璃纤维最大的特征是抗拉强度大，并且它的耐热性好，有优良的电绝缘性，是高级的电绝缘材料，也可以绝热和防火，灯罩上涂有耐拉层使得灯串更加耐拉。

2、通过安装有底板、盖板、卡槽和卡块实现防水的功能，在插孔和插头的连接处设置底板和盖板对其进行保护，底板和盖板通过卡块和卡槽构成卡合结构，可以很好的防止水接触到连接处，避免触电。

3、通过安装有玻璃片、竖条纹和横条纹使得灯光分散均匀，玻璃片的表面有横竖条纹式的棱就好比透镜和多个棱镜，将平射的平行光进行了合理“分配”，分散了一部分发散到四周去了，使得灯光分散均匀。

附图说明

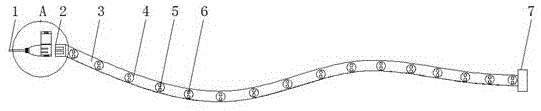

图1为本实用新型的俯视剖面结构示意图；

图2为本实用新型的灯罩正视剖面结构示意图；

图3为本实用新型的玻璃片正视结构示意图；

图4为本实用新型的固定块正视结构示意图；

图5为本实用新型的A处的放大结构示意图。

图中：1、连接电线；2、插座；3、线路板；4、玻璃片；5、第一贴片LED；6、第二贴片LED；7、尾塞；8、灯罩；9、阻燃层；10、耐拉层；11、竖条纹；12、横条纹；13、连接部；14、盖板；15、卡块；16、卡槽；17、底板；18、密封层；19、固定块；20、转轴；21、插孔；22、插头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的一种实施例：一种耐拉软线LED灯串，包括线路板3、玻璃片4、第一贴片LED5和灯罩8，灯罩8的内侧壁上均匀设置有氧化铜防腐蚀层，避免腐蚀，延长使用寿命，灯罩8的内侧壁上均匀设置有阻燃层9，并且阻燃层9的内侧壁上均匀设置有耐拉层10，灯罩8的顶端均匀设置有玻璃片4，而且玻璃片4的表面均匀设置有竖条纹11和横条纹12，竖条纹11和横条纹12构成横竖条纹式棱的结构，使得灯光分散均匀，灯罩8的底端设置有线路板3，线路板3的顶端均匀焊接有第一贴片LED5和第二贴片LED6，第一贴片LED5和第二贴片LED6呈等间距排列，使得灯光更加充足，线路板3的一侧设置有尾塞7，线路板3的另一侧安装有插座2，且插座2的内部设置有插孔21，线路板3的一侧设置有固定块19，且固定块19的一侧安装有插头22，固定块19的另一侧安装有连接部13，并且连接部13的一侧安装有连接电线1，固定块19的一侧设置有密封层18，固定块19一侧的底端安装有底板17，底板17顶端的底部设置有卡槽16，底板17的顶部安装有转轴20，且转轴20的顶端安装有盖板14，转轴20与盖板14构成翻转结构，便于进行卡合，盖板14的底部安装有卡块15，卡块15和卡槽16构成卡合结构，便于防水。

工作原理：使用时，将固定块19一侧的插头22插入插座2中的插孔21中，从而为整个LED灯进行供电，电流通过插头22，为了保护插头22和插孔21的连接处不会沾上水，将盖板14底端的卡块15卡进底板17顶端的卡槽16中，构成卡合结构，从而对整个连接处进行保护，线路板3是FPC软性印制电路，是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路，线路板3顶端均匀焊接的第一贴片LED5和第二贴片LED6构成双回路，避免因为一个灯珠坏死而导致整个LED灯串不能继续照明，竖条纹11和横条纹12构成棱的特殊结构，使得灯串发出的灯光被均匀分散开来，不会造成用户感到刺眼、眩晕和疲劳，尾塞7可以保护灯串的尾部不会进水，阻燃层9采用阻燃材料，使得灯串不易燃。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
