技术领域

本实用新型涉及灭火器技术领域，具体为一种便于拿持的二氧化碳灭火器。

背景技术

二氧化碳灭火器利用其内部所充装的高压液态二氧化碳本身的蒸气压力作为动力喷出灭火，现有的二氧化碳灭火器大多为手提式灭火器，通过提把提起灭火器，按压压把开启阀门，从而进行喷气灭火，当需要改变喷射角度时，需要通过提拔对瓶身施力，因为瓶身为钢材质，内部存储液态的二氧化碳，使用时当手接触瓶身或金属连接管均可能会被冻伤，且通过位于瓶身的上端的鸭嘴状提把和压把施力，不便于拿持和调节喷射角度，因此，特提出本实用新型。

实用新型内容

本实用新型的目的在于提供一种便于拿持的二氧化碳灭火器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于拿持的二氧化碳灭火器，包括瓶身，所述瓶身的左侧面的下部固定连接有握管，所述握管的左端固定连接有阀体，所述阀体的上部、中部和下部分别开设有按压槽、压杆孔，复位腔，所述复位腔的右侧壁的中部开设有通孔，所述压杆孔的左侧壁的下部开设有喷孔，所述复位腔的底面内壁固定连接有复位装置，所述复位装置的上端的外侧固定连接有锥形橡胶塞，所述压杆孔的内壁插接有压杆，所述压杆的底端固定连接复位装置的上端的中部，且压杆的上端贯穿压槽，所述压杆的外壁的上部固定连接有活塞，所述活塞的外壁滑动连接压杆孔的内壁。

优选的，所述复位装置包括插筒和插杆，所述插杆的底端固定连接复位腔的底面内壁的中部，所述插杆的上部插接插筒的内壁，所述插杆的上端固定连接弹簧的一端，所述弹簧的另一端固定连接插筒的上端内壁，所述插筒的上端的中部和外侧分别固定连接压杆的下端和锥形橡胶塞的底面。

优选的，所述喷孔的内壁的外侧固定连接有喷头，所述压杆的上端固定连接有压板。

优选的，所述瓶身的右侧面的中部固定安装有充气阀。

优选的，所述瓶身和握管的外壁均粘合有隔温套，所述隔温套的外壁喷涂有耐热涂层。

优选的，所述握管的外壁套接有防滑套。

与现有技术相比，本实用新型的有益效果是：本实用新型通过在瓶身的左侧面的下部固定连接有握管，在握管的左端固定连接有阀体，通过中部的握管拿持本实用新型，从而便于拿持，通过在阀体的复位腔的右侧壁的中部开设有通孔，在压杆孔的左侧壁的下部开设有喷孔，在复位腔的底面内壁固定连接有复位装置，在复位装置的上端的外侧固定连接有锥形橡胶塞，在压杆孔的内壁插接有压杆，在压杆的底端固定连接复位装置的上端的中部，且压杆的外壁的上部固定连接有活塞，当按下压杆时，使复位装置压缩，使锥形橡胶塞向下运动，使锥形橡胶塞的上表面与压杆孔的下沿分离，使下压孔打开，从而喷出二氧化碳，本实用新型设计合理，使用便捷，便于拿持，且通过隔温设计，不会冻伤手部，极大的提高了二氧化碳灭火器的便捷性和安全性，并且通过拇指按压即可喷出二氧化碳，具有很强的实用性，因此，适合广泛使用。

附图说明

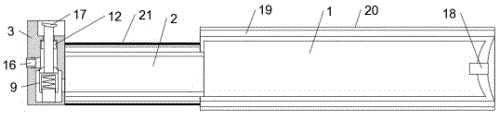

图1为本实用新型主视剖图；

图2为本实用新型阀体主视剖图。

图中：1瓶身，2握管，3阀体，4复位腔，5通孔，6压杆孔，7喷孔，8按压槽，9复位装置，10锥形橡胶塞，11压杆，12活塞，13插杆，14插筒，15弹簧，16喷头，17压板，18充气阀，19隔温套，20耐热涂层，21防滑套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种便于拿持的二氧化碳灭火器，包括瓶身1，瓶身1的左侧面的下部固定连接有握管2，瓶身1和握管2均为钢材质，瓶身1和握管2相连通，握管2的左端固定连接有阀体3，阀体3的上部、中部和下部分别开设有按压槽8、压杆孔6和复位腔4，按压槽8、压杆孔6和复位腔4依次连通，且复位腔4为圆柱形，其内径大于按压槽8的内径，复位腔4的上端为锥形，复位腔4的右侧壁的中部开设有通孔5，通孔5与握管2相连通，压杆孔6的左侧壁的下部开设有喷孔7，复位腔4的底面内壁固定连接有复位装置9，复位装置9的上端的外侧固定连接有锥形橡胶塞10，锥形橡胶塞10的上表面贴合复位腔4的上端内壁，在自然状态下完全堵塞压杆孔6，从而防止二氧化碳泄漏，压杆孔6的内壁插接有压杆11，压杆11的底端固定连接复位装置9的上端的中部，且压杆11的上端贯穿按压槽8，压杆11的外壁的上部固定连接有活塞12，活塞12的外壁滑动连接压杆孔6的内壁，防止阀体3开启时二氧化碳泄漏，且活塞12的底端与喷孔7的上端的距离大于复位装置9的伸缩长度，当握住握管2，下压压杆11时，压杆11向下运动，带动活塞12和锥形橡胶塞10向下运动，使压杆孔6打开，复位装置9压缩，从而使瓶身1内的二氧化碳依次流经握管2、通孔5、复位腔4、压杆孔6的下部和喷孔7，从而喷出灭火，当松开压杆11后，复位装置9复位，使压杆孔6关闭，从而停止喷射。

具体而言，为了便于复位，复位装置9包括插筒14和插杆13，插筒的外径小于复位腔4的内径且大于压杆孔6的内径，插杆13的底端固定连接复位腔4的底面内壁的中部，插杆13的上部插接插筒14的内壁，插杆13的上端固定连接弹簧15的一端，弹簧15的另一端固定连接插筒14的上端内壁，插筒14的上端的中部和外侧分别固定连接压杆11的下端和锥形橡胶塞10的底面锥形橡胶塞10与压杆11的下端外部紧密贴合，弹簧15始终处于压缩状态，从而使在自然状态下锥形橡胶塞10堵塞压杆孔6。

具体而言，为了便于喷射和按压，喷孔7的内壁的外侧固定连接有喷头16，压杆11的上端固定连接有压板17。

具体而言，为了便于充气，瓶身1的右侧面的中部固定安装有充气阀18，充气阀为现有的高强度阀体，便于瓶身1充气，反复使用。

具体而言，为了，瓶身1和握管2的外壁均粘合有隔温套19，隔温套19为现有的橡胶隔温套，隔温套19的外壁喷涂有耐热涂层20，耐热涂层20为无机材料制成。

具体而言，为了便于握紧握管2，握管2的外壁套接有防滑套21。

工作原理：使用本实用新型时，将二氧化碳注入瓶身1内，握紧握管2，用手指向下按压压杆11，使压杆11向下运动，带动活塞12和锥形橡胶塞10向下运动，使锥形橡胶塞10脱离压杆孔6，使压杆孔6打开，复位装置9压缩，弹簧15压缩蓄力，从而使瓶身1内的二氧化碳依次流经握管2、通孔5、复位腔4、压杆孔6的下部和喷孔7，从而喷出灭火，当松开压杆11后，弹簧15带动复位装置9复位，压杆11和锥形橡胶塞10向上运动使压杆孔6关闭，从而停止喷射，本实用新型设计合理，使用便捷，便于拿持，且通过隔温设计，不会冻伤手部，极大的提高了二氧化碳灭火器的便捷性和安全性，并且通过拇指按压即可喷出二氧化碳，具有很强的实用性，因此，适合广泛使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
