技术领域

本实用新型涉及led灯管辅助设备技术领域，具体为一种led灯管检测专用的吊装组件。

背景技术

LED灯是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，四周用环氧树脂密封，起到保护内部芯线的作用。

LED日光灯俗称直管灯，是传统荧光灯管的替代品，体现在节能和环保两个方面。尺寸安装方式和传统荧光灯相同，但发光原理是采用LED半导体芯片进行发光。LED日光灯使用寿命在5万小时以上，供电电压为为AC85V-265V(交流)，无需起辉器和镇流器，启动快，功率小，无频闪，不容易视疲劳，LED日光灯不但超强节能更为环保。是国家绿色节能LED照明市场工程重点开发的产品之一。

LED日光灯的灯管长时间使用后还是会出现一些问题，所以在回收厂家那里需要对废旧LED日光灯进行二次检测，就是将不同型号的LED日光灯重新通电，但是不同的LED日光灯其尺寸和直径数不尽相同，在进行不同尺寸LED日光灯简的测量时，需要多次调节灯座或吊座，非常的不方便。

实用新型内容

本实用新型的目的在于提供一种led灯管检测专用的吊装组件，具备调节方便，适用性强的优点，可以解决现有技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种led灯管检测专用的吊装组件，包括保护套和机架，所述保护套的顶端连接机架，保护套包括护片、第一夹板、第二夹板、第一限位环、第二限位环、定位丝杠和弹簧，所述第一夹板和第二夹板的底端均安装有护片，第一夹板与第二夹板的内侧设有弹簧、第一限位环和第二限位环，弹簧的两端分别连接第一夹板与第二夹板，弹簧的外侧设有第一限位环和第二限位环，第一限位环的一端固定连接第一夹板，第一限位环的内侧壁活动连接第二限位环，第二限位环的一端连接第二夹板的侧壁，第二夹板的侧壁上开设有螺纹孔，第二夹板通过此螺纹孔活动连接定位丝杠，定位丝杠的一端安装有圆板，圆板活动连接第一夹板的侧壁，第一夹板的顶端固定连接机架。

优选的，所述护片采用塑料制成，护片的侧壁上铺装有一层缓冲垫。

优选的，所述护片呈圆弧状，护片共有两块，两块护片呈对称分布，护片的顶端安装有拧紧螺丝，护片通过拧紧螺丝连接第一夹板与第二夹板。

优选的，所述定位丝杠位于弹簧的内侧。

优选的，所述第一限位环与第二限位环的中心轴线保持重合。

与现有技术相比，本实用新型的有益效果如下：

本led灯管检测专用的吊装组件，弹簧用于复位，第一限位环与第二限位环相互限位，这样第二夹板就能沿着第一夹板的左右方向移动，转动定位丝杠后就能调节第一夹板与第二夹板的间距，这样也就调节了两块护片的间距，即护片的间距调节十分方便，当需要经常更换检测灯管，灯管的直径不相同时，就能轻松调节护片的间距调节以满足不同的使用情况。

附图说明

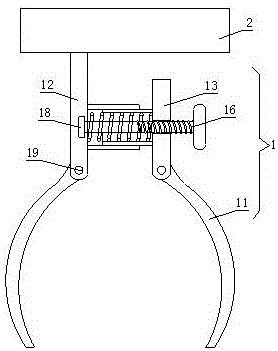

图1为本实用新型的整体结构示意图；

图2为本实用新型的保护套结构示意图。

图中：1、保护套；11、护片；12、第一夹板；13、第二夹板；14、第一限位环；15、第二限位环；16、定位丝杠；17、弹簧；18、圆板；19、拧紧螺丝；2、机架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种led灯管检测专用的吊装组件，包括保护套1和机架2，保护套1的顶端连接机架2，保护套1包括护片11、第一夹板12、第二夹板13、第一限位环14、第二限位环15、定位丝杠16和弹簧17，第一夹板12和第二夹板13的底端均安装有护片11，护片11的顶端安装有拧紧螺丝19，护片11通过拧紧螺丝19连接第一夹板12与第二夹板13，通过拧紧螺丝19可以调节和安装护片11，护片11采用塑料制成，这样护片11就具有一定的弹性，护片11的侧壁上铺装有一层缓冲垫，护片11通过缓冲垫连接LED灯管，护片11呈圆弧状，护片11共有两块，两块护片11呈对称分布，这样就能完美的符合led灯管的外壁，第一夹板12与第二夹板13的内侧设有弹簧17、第一限位环14和第二限位环15，弹簧17的两端分别连接第一夹板12与第二夹板13，弹簧17的外侧设有第一限位环14和第二限位环15，第一限位环14的一端固定连接第一夹板12，第一限位环14的内侧壁活动连接第二限位环15，第一限位环14与第二限位环15的中心轴线保持重合，第一限位环14与第二限位环15相互限位，第二限位环15的一端连接第二夹板13的侧壁，第二夹板13的侧壁上开设有螺纹孔，第二夹板13通过此螺纹孔活动连接定位丝杠16，定位丝杠16位于弹簧17的内侧，定位丝杠16的中线与弹簧17的中线重合，定位丝杠16的一端安装有圆板18，圆板18活动连接第一夹板12的侧壁，第一夹板12的顶端固定连接机架2。

本led灯管检测专用的吊装组件，包括保护套1和机架2，保护套1包括护片11、第一夹板12、第二夹板13、第一限位环14、第二限位环15、定位丝杠16和弹簧17，护片11通过缓冲垫连接LED灯管，护片11呈圆弧状，两块护片11呈对称分布，这样就能完美的符合led灯管的外壁，第一夹板12与第二夹板13的内侧设有弹簧17、第一限位环14和第二限位环15，弹簧17用于复位，第一限位环14与第二限位环15相互限位，这样第二夹板13就能沿着第一夹板12的左右方向移动，并不能上下移动，第二夹板13通过此螺纹孔活动连接定位丝杠16，转动定位丝杠16后就能调节第一夹板12与第二夹板13的间距，这样也就调节了两块护片11的间距，即护片11的间距调节十分方便，当需要经常更换检测灯管，灯管的直径不相同时，就能轻松调节护片11的间距调节以满足不同的使用情况。

综上所述：本led灯管检测专用的吊装组件，弹簧17用于复位，第一限位环14与第二限位环15相互限位，这样第二夹板13就能沿着第一夹板12的左右方向移动，转动定位丝杠16后就能调节第一夹板12与第二夹板13的间距，这样也就调节了两块护片11的间距，即护片11的间距调节十分方便，当需要经常更换检测灯管，灯管的直径不相同时，就能轻松调节护片11的间距调节以满足不同的使用情况。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
