技术领域

本实用新型涉及火灾显示盘技术领域，具体为一种安装稳固的火灾显示盘。

背景技术

火灾显示盘是一种可以安装在楼层或独立防火区内的火灾报警显示装置，可用于楼层或独立防火区内的火灾报警装置。当控制中心的主机控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，显示盘会显示报警的探测器编号及相关信息并发出报警声响。

火灾显示盘常用在各大高层建筑中，用于火灾报警，保护人们的生命安全，目前的火灾显示盘一般采用挂接式，虽然方便了火灾显示盘的拆装，但是容易发生松动，从而从墙壁上脱落的现象。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种安装稳固的火灾显示盘，解决了目前使用的火灾显示盘容易从墙壁上脱落的现象的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种安装稳固的火灾显示盘，包括安装板和火灾显示盘本体，所述安装板的一侧面与火灾显示盘本体的一侧面活动连接，所述安装板的一侧面开设有盲孔，所述火灾显示盘本体的一侧面固定连接有圆柱，且圆柱活动连接在盲孔的内部，所述圆柱的表面开设有半圆凹槽。

所述安装板的上表面和下表面均开设有通槽，所述盲孔的内壁上开设有收容腔，且通槽与收容腔相连通，所述通槽和收容腔的内部均活动连接有活动板，所述活动板的底部固定连接有半圆卡块，所述半圆卡块活动连接在半圆凹槽的内部，所述通槽的内壁上开设有导向槽，所述活动板的两侧面均固定连接有固定块，且固定块活动连接在导向槽的内部，所述固定块的上表面固定连接有弹簧，所述弹簧的另一端与导向槽的内壁固定连接。

优选的，所述安装板的一侧面开设有四个安装孔，且四个安装孔分别位于安装板一侧面的四角。

优选的，所述活动板的一侧面开设有通孔，且通孔位于通槽的内部。

优选的，所述活动板的数量为四个，且活动板裸露在安装板外的一端固定连接有拉环。

优选的，所述盲孔的大小与圆柱的大小相适配。

优选的，所述半圆卡块的大小与半圆凹槽的大小相适配，且收容腔的直径大小为半圆卡块直径大小的一点二倍。

(三)有益效果

本实用新型提供了一种安装稳固的火灾显示盘，具备以下有益效果：

(1)、本实用新型通过设置圆柱、活动板和半圆卡块，在安装火灾显示盘本体时，先将安装板使用螺丝钉通过安装孔固定在墙面上，并手持拉环将通孔拉出通槽，使用插销插入通孔中，将活动板固定住，再将圆柱插入通孔中，拔出通孔内的插销，弹簧伸张，带动活动板和半圆卡块向下移动，半圆卡块卡进半圆凹槽中，完成火灾显示盘本体的固定，且固定更加牢固，不易掉落，解决了目前使用的火灾显示盘容易从墙壁上脱落的现象的问题。

(2)、本实用新型通过设置弹簧和通孔，在手持拉环将通孔拉出通槽过程中，弹簧被压缩，使用插销插入通孔中，将活动板固定住，半圆卡块进入收容腔中，方便将圆柱插入通孔中，拔出通孔内的插销，弹簧伸张使得半圆卡块卡进半圆凹槽中，弹簧对活动板和半圆卡块施加一个向下的力，防止半圆卡块脱离半圆凹槽。

附图说明

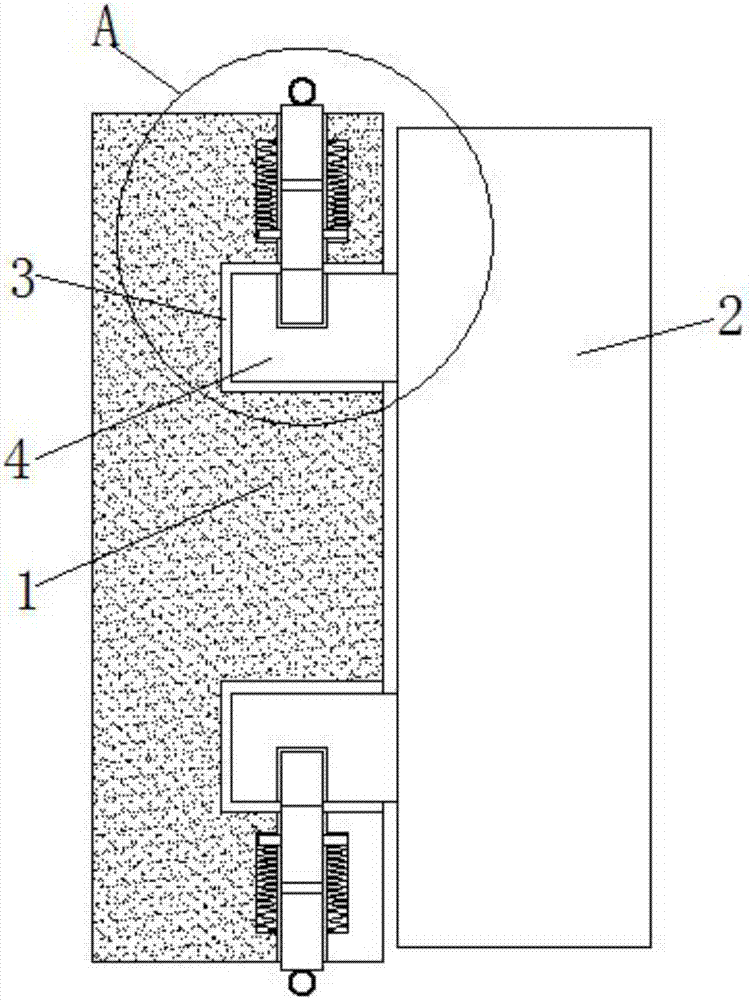

图1为本实用新型正剖图；

图2为本实用新型安装板的侧剖图；

图3为本实用新型体1中A处结构放大图。

图中：1安装板、2火灾显示盘本体、3盲孔、4圆柱、5半圆凹槽、6通槽、7收容腔、8活动板、9半圆卡块、10导向槽、11固定块、12弹簧、13安装孔、14通孔、15拉环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种安装稳固的火灾显示盘，包括安装板1和火灾显示盘本体2，安装板1的一侧面开设有四个安装孔13，且四个安装孔13分别位于安装板1一侧面的四角，安装板1的一侧面与火灾显示盘本体2的一侧面活动连接，安装板1的一侧面开设有盲孔3，火灾显示盘本体2的一侧面固定连接有圆柱4，且圆柱4活动连接在盲孔3的内部，盲孔3的大小与圆柱4的大小相适配，圆柱4的表面开设有半圆凹槽5。

安装板1的上表面和下表面均开设有通槽6，盲孔3的内壁上开设有收容腔7，且通槽6与收容腔7相连通，通槽6和收容腔7的内部均活动连接有活动板8，活动板8的数量为四个，且活动板8裸露在安装板1外的一端固定连接有拉环15，活动板8的底部固定连接有半圆卡块9，半圆卡块9的大小与半圆凹槽5的大小相适配，且收容腔7的直径大小为半圆卡块9直径大小的一点二倍，半圆卡块9活动连接在半圆凹槽5的内部，通槽6的内壁上开设有导向槽10，活动板8的两侧面均固定连接有固定块11，且固定块11活动连接在导向槽10的内部，固定块11的上表面固定连接有弹簧12，弹簧12的另一端与导向槽10的内壁固定连接，活动板8的一侧面开设有通孔14，且通孔14位于通槽6的内部，通过设置弹簧12和通孔14，在手持拉环15将通孔14拉出通槽6过程中，弹簧12被压缩，使用插销插入通孔14中，将活动板8固定住，半圆卡块9进入收容腔7中，方便将圆柱4插入通孔3中，拔出通孔14内的插销，弹簧12伸张使得半圆卡块9卡进半圆凹槽5中，弹簧12对活动板8和半圆卡块9施加一个向下的力，防止半圆卡块9脱离半圆凹槽5，在安装火灾显示盘本体2时，先将安装板1使用螺丝钉通过安装孔13固定在墙面上，并手持拉环15将通孔14拉出通槽6，使用插销插入通孔14中，将活动板8固定住，再将圆柱4插入通孔3中，拔出通孔14内的插销，弹簧12伸张，带动活动板8和半圆卡块9向下移动，半圆卡块9卡进半圆凹槽5中，完成火灾显示盘本体2的固定，且固定更加牢固，不易掉落。

综上可得，本实用新型通过设置圆柱4、活动板8和半圆卡块9，解决了目前使用的火灾显示盘容易从墙壁上脱落的现象的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
