技术领域

本实用新型是一种新型LED自发电灯具，属于自发电灯具领域。

背景技术

自发电LED灯突破传统用电耗能方式，导入可再生“绿色”“人力”新能源概念，自助发电，永不枯竭；健身又节能，兼用固定照明、移动照明、特殊照明三大特点，集发电、蓄电、照明、警示、多用途充供电等5大功能，采用LED照明超高亮光源，亮度高，照度为240lm，功耗仅2W，亮度超过40W普通灯具、10W节能灯具；寿命长，累计使用寿命超过30000小时；一次充电确保24小时以上持续照明，移动性强，体积小、重量轻，携带方便，多功能外挂，随时升级，具有可逆变电源，提供USB供电接口，集成充电器等功能，保障小型通讯设备、笔记本电脑、数码产品等设备自助供电。

现有技术公开了申请号为：CN201720513456.7的一种新型LED自发电灯具，其结构包括灯顶盖、侧板、散热板、连接板、旋转座、灯座、连接脚、底座、LED灯芯、灯罩、通电板，灯顶盖与侧板相连接，侧板上设有散热板，连接板与旋转座相连接，旋转座与灯座相连接，灯座上设有连接脚，底座与灯座相连接，LED灯芯与通电板相连接，灯罩与通电板相连接，散热板包括外接杆、板体、散热孔，外接杆与板体相连接，散热孔设在板体上，但是该现有技术只有单一的充电手段，难以在需要的时候或是使用人员不方便时，更换充电手段。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种新型LED自发电灯具，以解决的该现有技术只有单一的充电手段，难以在需要的时候或是使用人员不方便时，更换充电手段的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种新型LED自发电灯具，其结构包括太阳能板、提手、灯罩、灯座、底座、直充插口、固定轴、旋转座、摇杆、支架、防雨盖，所述太阳能板下表面嵌入安装于防雨盖上表面，所述提手与防雨盖铰链连接，所述灯罩下表面嵌入安装于灯座上表面，所述底座与灯座为一体化结构，所述直充插口贯穿于底座正面，所述固定轴贯穿于旋转座，所述旋转座左侧表面嵌入安装于灯座右侧表面，所述摇杆通过固定轴与旋转座相连接，所述支架与灯罩位于同一轴线，所述防雨盖下表面嵌入安装于灯罩上表面，所述灯座包括LED灯珠、灯柱、输出导线、逆变器、蓄电池、灯座外壳、发电机、传动轴、启动轴、变速齿组、输入导线、导管，所述LED灯珠内表面嵌入安装于灯柱外表面，所述灯柱下表面与灯座外壳上表面相贴合，所述输出导线贯穿于逆变器，所述逆变器与蓄电池电连接，所述蓄电池下表面与灯座外壳上表面相贴合，所述发电机与灯座外壳上表面相贴合，所述传动轴与发电机为一体化结构，所述启动轴通过变速齿组与传动轴相连接，所述输入导线贯穿于导管。

进一步地，所述启动轴与旋转座为一体化结构。

进一步地，所述导管上表面与太阳能板下表面相连接。

进一步地，所述灯柱上表面与防雨盖下表面相贴合。

进一步地，所述逆变器通过输入导线与太阳能板电连接。

进一步地，所述逆变器型号为KY02S标准型逆变器，优点为价格低廉，损坏后容易更换。

进一步地，所述发电机型号为FSW50型手摇发电机，其优点是功率大，转化率高。

有益效果

本实用新型一种新型LED自发电灯具，在结构上设置了自发电装置，将摇杆向上扳，圆周转动摇杆，带动旋转座转动，与其为一体化结构的启动轴转动，通过变速齿组使传动轴转动，让发电机发电，逆变器将电流导入蓄电池，当有阳光时，可将灯具置于阳光下，太阳能板将光能转化为电能通过输入导线输送给逆变器，逆变器将电流导入蓄电池，在需要用时，逆变器通过输出导线将蓄电池内部的电源输送到灯柱，使LED灯珠发出光亮，多种充能手段，使使用者在任何时候都可以使用灯具，表面出现因为不方便而难以充能的状况。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

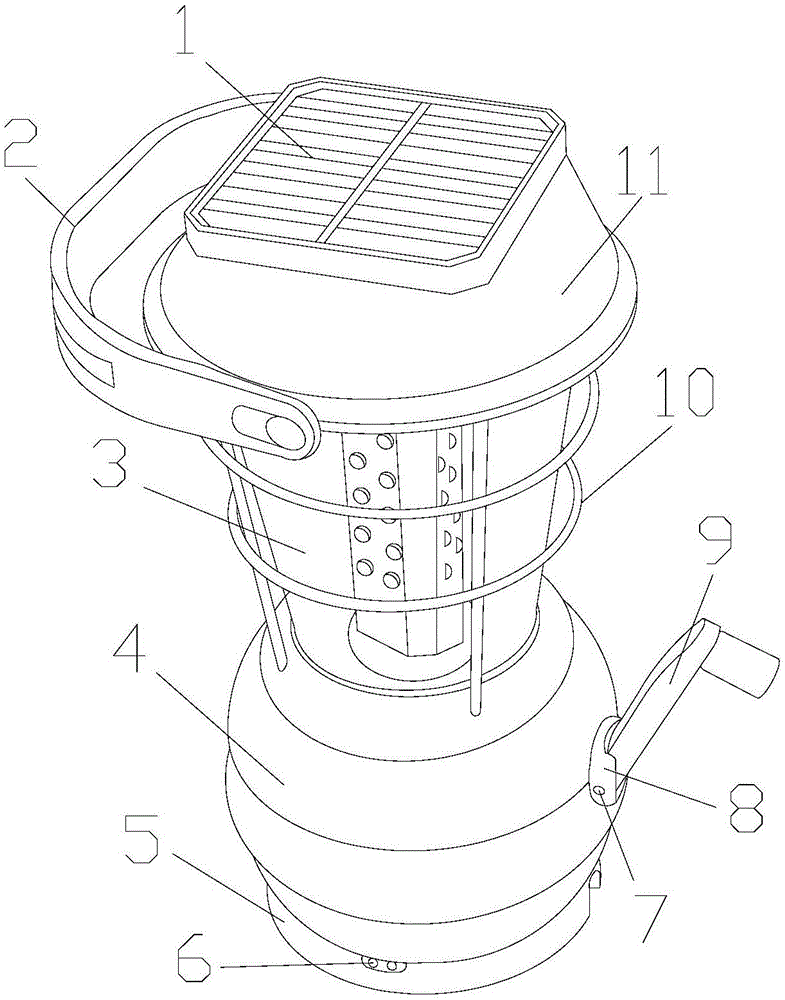

图1为本实用新型一种新型LED自发电灯具的结构示意图；

图2为本实用新型灯座的剖面结构示意图。

图中：太阳能板-1、提手-2、灯罩-3、灯座-4、底座-5、直充插口-6、固定轴-7、旋转座-8、摇杆-9、支架-10、防雨盖-11、LED灯珠-401、灯柱-402、输出导线-403、逆变器-404、蓄电池-405、灯座外壳-406、发电机-407、传动轴-408、启动轴-409、变速齿组-410、输入导线-411、导管-412。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种新型LED自发电灯具技术方案：其结构包括太阳能板1、提手2、灯罩3、灯座4、底座5、直充插口6、固定轴7、旋转座8、摇杆9、支架10、防雨盖11，所述太阳能板1下表面嵌入安装于防雨盖11上表面，所述提手2与防雨盖11铰链连接，所述灯罩3下表面嵌入安装于灯座4上表面，所述底座5与灯座4为一体化结构，所述直充插口6贯穿于底座5正面，所述固定轴7贯穿于旋转座8，所述旋转座8左侧表面嵌入安装于灯座4右侧表面，所述摇杆9通过固定轴7与旋转座8相连接，所述支架10与灯罩3位于同一轴线，所述防雨盖11下表面嵌入安装于灯罩3上表面，所述灯座4包括LED灯珠401、灯柱402、输出导线403、逆变器404、蓄电池405、灯座外壳406、发电机407、传动轴408、启动轴409、变速齿组410、输入导线411、导管412，所述LED灯珠401内表面嵌入安装于灯柱402外表面，所述灯柱402下表面与灯座外壳406上表面相贴合，所述输出导线403贯穿于逆变器404，所述逆变器404与蓄电池405电连接，所述蓄电池405下表面与灯座外壳406上表面相贴合，所述发电机407与灯座外壳406上表面相贴合，所述传动轴408与发电机407为一体化结构，所述启动轴409通过变速齿组410与传动轴408相连接，所述输入导线411贯穿于导管412，所述启动轴409与旋转座8为一体化结构，所述导管412上表面与太阳能板1下表面相连接，所述灯柱402上表面与防雨盖11下表面相贴合，所述逆变器404通过输入导线411与太阳能板1电连接，所述逆变器404型号为KY02S标准型逆变器，优点为价格低廉，损坏后容易更换，所述发电机407型号为FSW50型手摇发电机，其优点是功率大，转化率高。

本专利所说的太阳能板1又称为“太阳能芯片”或“光电池”，是一种利用太阳光直接发电的光电半导体薄片，所述LED灯珠401型号为3528，优点是晶片更大，光衰小，发光角度为全漫射角。

例如，探险爱好者小林将摇杆9向上扳，圆周转动摇杆9，带动旋转座8转动，与其为一体化结构的启动轴409转动，通过变速齿组410使传动轴408转动，让发电机407发电，逆变器404将电流导入蓄电池405，当有阳光时，可将灯具置于阳光下，太阳能板将光能转化为电能通过输入导线411输送给逆变器404，逆变器404将电流导入蓄电池405，在需要用时，逆变器404通过输出导线403将蓄电池405内部的电源输送到灯柱402，使LED灯珠401发出光亮。

本实用新型解决了该现有技术只有单一的充电手段，难以在需要的时候或是使用人员不方便时，更换充电手段的问题，本实用新型通过上述部件的互相组合，多种充能手段，使使用者在任何时候都可以使用灯具，表面出现因为不方便而难以充能的状况。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
