技术领域

本实用新型涉及配电柜相关技术领域，具体为一种具有防盗电作用的配电柜。

背景技术

配电柜是一种配电系统中的一级配电设备，分有动力配电柜、计量柜和照明配电柜等等，通配电柜分配控制某一电路中的电能负荷，达到电路运行以及供电等等的作用，但该配电柜却具有一些缺点：

其一，普遍的配电柜都为较为容易打开的，所以在生活中常常有人会通过使用配电柜中的电源插座盗用配电柜的电力，在经济上就造成了许多的损失；

其二，因配电柜在关闭时是为一种封闭状态，从而在配电柜中的电器元件运行时，电器元件则会产生较多的热量，从而配电柜的内部则会有着无法散去的热量。

实用新型内容

本实用新型的目的在于提供一种具有防盗电作用的配电柜，以解决上述背景技术中提出的不具有防盗电功能；不具备有散热功能的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有防盗电作用的配电柜，包括配电柜主体、电器元件、固定块、电机和橡胶块，所述配电柜主体的左侧表面连接有盖板，且盖板的外表面固定设有凸块，所述配电柜主体的内表面安装有电器元件，且配电柜主体的内表面固定连接有固定块，并且固定块的前表面开设有通孔，所述固定块的内表面连接有方形板，且固定块的内部固定连接有连接弹簧，所述连接弹簧的末端固定连接有连接块，且连接块贯穿固定块的内表面，所述通孔的内表面连接有齿轮，且齿轮的前表面固定设置有手轮，所述配电柜主体的底端外表面开设有通风孔，且配电柜主体的底端内表面连接有电机，所述电机的外表面贯穿有螺栓，且螺栓贯穿配电柜主体的底端内表面，并且电机的输出端安装有扇叶，所述配电柜主体的底端内表面固定连接有压缩弹簧，且压缩弹簧的顶端固定连接有橡胶块。

优选的，所述盖板与配电柜主体构成转动结构，且盖板上的凸块与配电柜主体为卡合连接。

优选的，所述固定块与方形板构成滑动结构，且方形板的外表面与电器元件的外表面相贴合。

优选的，所述连接块与固定块构成滑动结构，且连接块与方形板为卡合连接。

优选的，所述齿轮和手轮均与通孔构成滑动结构，且齿轮与方形板为啮合连接。

优选的，所述螺栓分别与电机和配电柜主体为螺纹连接，且电机的底表面与橡胶块的顶表面相贴合，并且橡胶块通过压缩弹簧与配电柜主体构成弹性结构。

与现有技术相比，本实用新型的有益效果是：该具有防盗电作用的配电柜，

1.当维修使用完该配电柜后，可通过塞入独特的齿轮在通孔中，并通过手轮对齿轮进行转动，此时方形板则会上升遮盖住电器元件，达到防止外人盗电的作用；

2.而当将电机通过螺栓安装在配电柜中后，可通过打开电机使得扇叶转动，从而达到对电器元件进行散热的效果，且散热所排出的风则会通过通风孔排出；

3.电机在运作时会产生较大的震动力，但该震动力会被压缩弹簧作用下的橡胶块进行削弱，防止配电柜主体震动。

附图说明

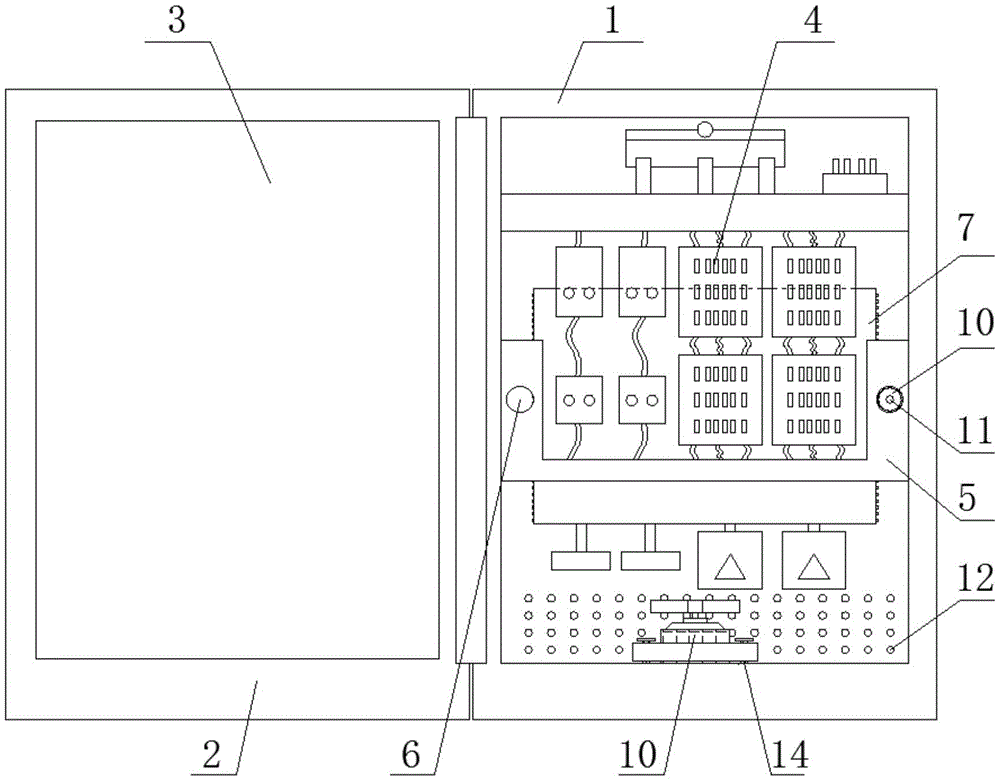

图1为本实用新型正视结构示意图；

图2为本实用新型整体侧剖视结构示意图；

图3为本实用新型图2中A处放大结构示意图；

图4为本实用新型方形板与固定块连接正剖视结构示意图。

图中：1、配电柜主体；2、盖板；3、凸块；4、电器元件；5、固定块；6、通孔；7、方形板；8、连接弹簧；9、连接块；10、齿轮；11、手轮；12、通风孔；13、电机；14、螺栓；15、扇叶；16、压缩弹簧；17、橡胶块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供技术方案：一种具有防盗电作用的配电柜，包括配电柜主体1、盖板2、凸块3、电器元件4、固定块5、通孔6、方形板7、连接弹簧8、连接块9、齿轮10、手轮11、通风孔12、电机13、螺栓14、扇叶15、压缩弹簧16和橡胶块17，配电柜主体1的左侧表面连接有盖板2，且盖板2的外表面固定设有凸块3，配电柜主体1的内表面安装有电器元件4，且配电柜主体1的内表面固定连接有固定块5，并且固定块5的前表面开设有通孔6，固定块5的内表面连接有方形板7，且固定块5的内部固定连接有连接弹簧8，连接弹簧8的末端固定连接有连接块9，且连接块9贯穿固定块5的内表面，通孔6的内表面连接有齿轮10，且齿轮10的前表面固定设置有手轮11，配电柜主体1的底端外表面开设有通风孔12，且配电柜主体1的底端内表面连接有电机13，电机13的外表面贯穿有螺栓14，且螺栓14贯穿配电柜主体1的底端内表面，并且电机13的输出端安装有扇叶15，配电柜主体1的底端内表面固定连接有压缩弹簧16，且压缩弹簧16的顶端固定连接有橡胶块17。

盖板2与配电柜主体1构成转动结构，且盖板2上的凸块3与配电柜主体1为卡合连接，可通过转动盖板2使得凸块3不再与配电柜主体1卡合，从而即可露出配电柜主体1的内部。

固定块5与方形板7构成滑动结构，且方形板7的外表面与电器元件4的外表面相贴合，连接块9与固定块5构成滑动结构，且连接块9与方形板7为卡合连接，齿轮10和手轮11均与通孔6构成滑动结构，且齿轮10与方形板7为啮合连接，当将齿轮10和手轮11塞入到通孔6后，转动齿轮10与方形板7啮合，即可使得方形板7进行滑动，而在连接块9则会受到挤压不再与方形板7卡合。

螺栓14分别与电机13和配电柜主体1为螺纹连接，且电机13的底表面与橡胶块17的顶表面相贴合，并且橡胶块17通过压缩弹簧16与配电柜主体1构成弹性结构，当将电机13通过螺栓14固定在配电柜主体1中后，电机13所产生的震动力，会被橡胶块17与压缩弹簧16进行削弱，达到抗震的作用。

工作原理：在使用该具有防盗电作用的配电柜时，根据图1和图2，当拉动盖板2时，凸块3则不再与配电柜主体1卡合，盖板2则能够进行翻转露出配电柜主体1的内部，方便对配电柜主体1进行维修，而当维修好配电柜主体1后，将随身携带的手轮11塞入到固定块5的通孔6中，使得方形板7与齿轮10相连接，此时转动手轮11，齿轮10则会与方形板7进行啮合，从而方形板7则会产生滑动遮盖住电器元件4，因连接块9的外表面连接有连接弹簧8，所以连接块9在方形板7滑动时则不会与其卡合，而当不再转动齿轮10时，连接块9则会在连接弹簧8的作用下卡合方形板7，防止方形板7滑动，达到防盗电的作用；

而当需要对配电柜主体1的内部进行散热时，给该装置接上外接电源后，根据图1、图2和图3，通过锁紧螺栓14将电机13安装在配电柜主体1中，此时打开电机13扇叶15则会转动，对电器元件4进行吹风，而产生气体对流后，产生热量的风则会通过通风孔12被排出，达到散热效果，而当电机13在运作时会震动，但由于橡胶块17在压缩弹簧16的作用下对电机13进行挤压，所以电机13的震动力则会传达给压缩弹簧16和橡胶块17，而压缩弹簧16和橡胶块17均具有一定的弹性，且橡胶块17更是具有黏性的作用，所以能够削弱电机13所产生的震动力，达到抗震的效果，增加了整体的实用性。
