技术领域

本实用新型涉及按摩器领域，特别涉及一种具有漏电保护的家用按摩器。

背景技术

具有漏电保护的家用按摩器属于按摩器的一种，其主要作用在于家庭休闲放松时使用，从而能够对人体起到缓解疲劳，放松身心作用，是家庭生活中不可缺少的一种工具；现有的家用按摩器使用时存在很多不足，按摩器的功能比较单一，在使用时不能起到漏电保护作用，且不能够对按摩器外表面的布罩进行拆卸清洗，并不能将按摩器固定在椅背或其他物品上，导致在使用时带来不便，为此，我们提出一种具有漏电保护的家用按摩器。

实用新型内容

本实用新型的主要目的在于提供一种具有漏电保护的家用按摩器，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种具有漏电保护的家用按摩器，包括枕头垫，控制器，插头，所述枕头垫的前端上方设有网布，所述枕头垫的前端下方设有温热灯，所述枕头垫的上端设有防脏布，所述枕头垫的前端靠近温热灯的一侧设有辅助按摩石，所述枕头垫的后端安装有拉链，且拉链的顶端安装有拉链头，所述枕头垫的后端居中位置安装有弹性固定带，所述枕头垫的后端一侧安装有接线口，且接线口的内部安装有控制器电源线和插头电源线，所述控制器电源线的一端安装有控制器，且控制器的前端下方设有速度调节开关，所述控制器的前端上方设有力度调节器，所述控制器的前端位于速度调节开关与力度调节器之间设有指示灯，所述插头电源线的一端安装有插头外壳，且插头外壳的下端安装有插头，所述枕头垫的内部安装有电机保护壳。

优选的，所述温热灯的数量有两组，分别安装在枕头垫的前端两侧。

优选的，所述辅助按摩石的数量有三组，集中安装在枕头垫的前端下方居中位置。

优选的，所述枕头垫的内部安装有电机，且电机的外部安装有电机保护壳。

优选的，所述控制器电源线和插头电源线的长度均为八十厘米。

优选的，所述速度调节开关的档位分有三挡，且速度调节开关外表面设有防滑纹路。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型中，通过枕头垫内部设置的电机保护壳，利用电机保护壳对电机进行隔层，能够起到漏电保护作用，在使用时比较安全，通过枕头垫后部安装的拉链，能够对按摩器外表面的布罩进行拆卸，从而便于定期清洗，通过枕头垫后部设置的弹性固定带，利用弹性固定带的弹性，可将按摩器固定在椅背上或其他物品上，在使用时更舒适，适用于不同环境。

附图说明

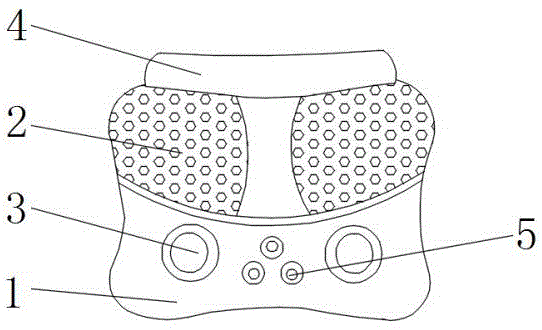

图1为本实用新型一种具有漏电保护的家用按摩器的整体结构示意图；

图2为本实用新型一种具有漏电保护的家用按摩器的后视图；

图3为本实用新型一种具有漏电保护的家用按摩器的控制器结构示意图；

图4为本实用新型一种具有漏电保护的家用按摩器的插头结构示意图；

图5为本实用新型一种具有漏电保护的家用按摩器的电机保护壳结构示意图。

图中：1、枕头垫；2、网布；3、温热灯；4、防脏布；5、辅助按摩石；6、拉链；7、拉链头；8、弹性固定带；9、接线口；10、控制器电源线；11、插头电源线；12、控制器；13、速度调节开关；14、力度调节器；15、指示灯；16、插头外壳；17、插头；18、电机保护壳。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-5所示，一种具有漏电保护的家用按摩器，包括枕头垫1，控制器12，插头17，枕头垫1的前端上方设有网布2，枕头垫1的前端下方设有温热灯3，枕头垫1的上端设有防脏布4，枕头垫1的前端靠近温热灯3的一侧设有辅助按摩石5，枕头垫1的后端安装有拉链6，且拉链6的顶端安装有拉链头7，枕头垫1的后端居中位置安装有弹性固定带8，枕头垫1的后端一侧安装有接线口9，且接线口9的内部安装有控制器电源线10和插头电源线11，控制器电源线10的一端安装有控制器12，且控制器12的前端下方设有速度调节开关13，控制器12的前端上方设有力度调节器14，控制器12的前端位于速度调节开关13与力度调节器14之间设有指示灯15，插头电源线11的一端安装有插头外壳16，且插头外壳16的下端安装有插头17，枕头垫1的内部安装有电机保护壳18；

温热灯3的数量有两组，分别安装在枕头垫1的前端两侧；辅助按摩石5的数量有三组，集中安装在枕头垫1的前端下方居中位置；枕头垫1的内部安装有电机，且电机的外部安装有电机保护壳18；控制器电源线10和插头电源线11的长度均为八十厘米；速度调节开关13的档位分有三挡，且速度调节开关13外表面设有防滑纹路。

需要说明的是，通过枕头垫1内部设置的电机保护壳18，利用电机保护壳18对电机的隔层，能够起到漏电保护作用，在使用时比较安全，通过枕头垫1后部安装的拉链6，能够对按摩器外表面的布罩进行拆卸，从而便于定期清洗，通过枕头垫1后部设置的弹性固定带8，利用弹性固定带8的弹性，可将按摩器固定在椅背上或其他物品上，在使用时更舒适，适用于不同环境，通过枕头垫1外表面设置的网布2，且网布2分有两块，分别分布在枕头垫1的前端两侧，利用网布2的透气性，在使用时能够起到透气作用，通过设置的辅助按摩石5，且辅助按摩石5的数量有三组，从而能够在使用时提高舒适度，通过枕头垫1的上端设有防脏布4，使用时可将其放下，能够起到耐脏和减压作用。
