技术领域

本实用新型属于雨刷器领域，尤其是涉及一种汽车雨刮用固定支架。

背景技术

雨刷，就是机动车辆车前玻璃上为了防止雨水及其他污物影响视线而进行简单清理的一种工具，现有的雨刷都是自动雨刷，有的高配车型上设置有自动感应雨刷，雨刷是现在车辆的标配除雨器。

现有的雨刷的固定架都是固定式固定架，无法伸缩，但是雨刷清理前挡风玻璃有一定的局限性，有的部分挡风玻璃无法清理掉雨水，这就对挡风玻璃清理有了局限性。

实用新型内容

本实用新型的目的在于提供一种汽车雨刮用固定支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种汽车雨刮用固定支架，包括支架头、支撑块、支撑杆，所述支架头的一侧设置有所述支撑块，所述支架头的下面设置有转动轴，所述支撑块的内侧设置有转轴，所述支撑块的一侧设置有所述支撑杆，所述支撑杆的上面设置有紧固螺杆，所述紧固螺杆的上面设置有转动手柄，所述支撑杆的一侧设置有伸缩杆，所述伸缩杆的一侧设置有安装头，所述安装头的下面设置有第一卡杆，所述第一卡杆的一侧设置有第二卡杆，所述第二卡杆的下面设置有雨刷头，所述雨刷头的下面设置有雨刷杆。

进一步地：所述雨刷杆的下面设置有雨刷软杆，所述雨刷软杆与所述雨刷杆通过卡槽连接，所述雨刷杆与所述雨刷头通过粘胶连接。

卡槽连接有助于所述雨刷软杆与所述雨刷杆连接牢固，粘胶连接有助于所述雨刷杆与所述雨刷头连接牢固。

进一步地：所述雨刷头与所述第一卡杆通过卡槽连接，所述第二卡杆与所述雨刷头通过卡槽连接。

卡槽连接有助于所述雨刷头与所述第一卡杆连接牢固，有助于所述第二卡杆与所述雨刷头连接牢固。

进一步地：所述安装头与所述第一卡杆一体成型，所述第二卡杆与所述安装头一体成型。

一体成型有助于所述安装头与所述第一卡杆连接牢固，有助于所述第二卡杆与所述安装头连接牢固。

进一步地：所述伸缩杆与所述安装头一体成型，所述转动手柄与所述紧固螺杆一体成型。

一体成型有助于所述伸缩杆与所述安装头连接牢固，有助于所述转动手柄与所述紧固螺杆连接牢固。

进一步地：所述紧固螺杆与所述支撑杆通过螺纹连接，所述支架头与所述支撑块一体成型。

螺纹连接有助于所述紧固螺杆与所述支撑杆连接牢固，一体成型有助于所述支架头与所述支撑块连接牢固。

进一步地：所述支架头与所述转动轴一体成型，所述支撑块与所述转轴一体成型。

一体成型有助于所述支架头与所述转动轴连接牢固，有助于所述支撑块与所述转轴连接牢固。

与现有技术相比，本实用新型的有益效果是：

该雨刷支架设置有伸缩杆，可以伸缩改变雨刷的清理范围，雨刷清灰和清雨效果好，使用、安装非常方便。

附图说明

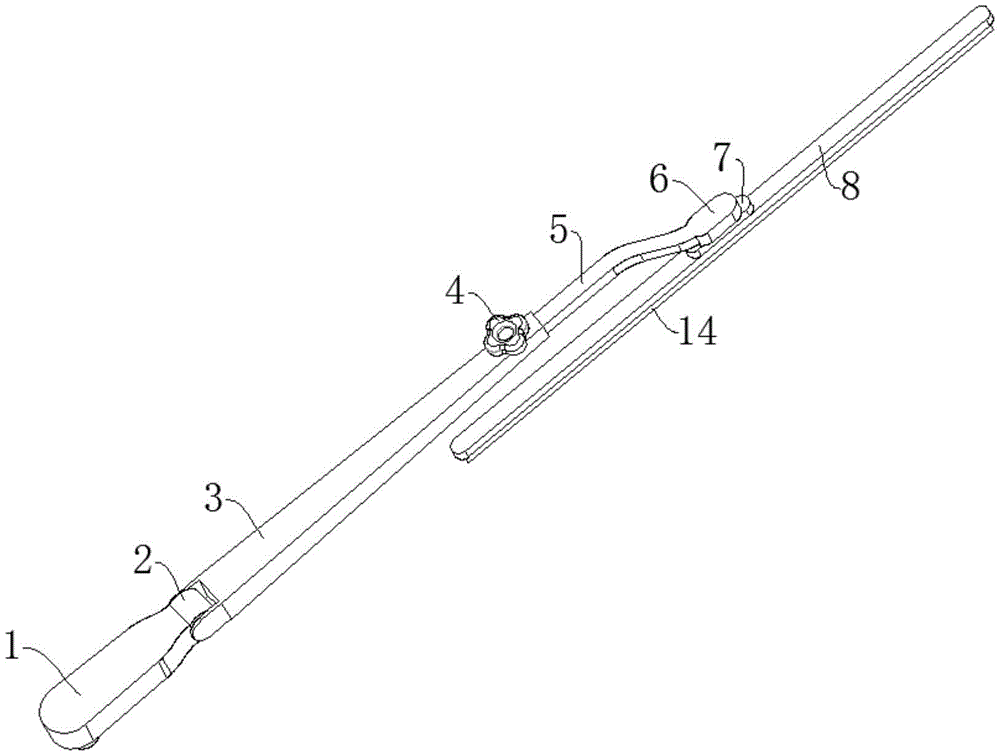

图1是本实用新型所述一种汽车雨刮用固定支架的立体结构图；

图2是本实用新型所述一种汽车雨刮用固定支架的转动轴局部结构图；

图3是本实用新型所述一种汽车雨刮用固定支架的第二卡杆局部结构图。

附图标记中：1、支架头；2、支撑块；3、支撑杆；4、转动手柄；5、伸缩杆；6、安装头；7、雨刷头；8、雨刷杆；9、转动轴；10、转轴；11、紧固螺杆；12、第一卡杆；13、第二卡杆；14、雨刷软杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

请参阅图1-图3，一种汽车雨刮用固定支架，包括支架头1、支撑块2、支撑杆3，支架头1的一侧设置有支撑块2，支撑块2用于连接支撑杆3，支架头1的下面设置有转动轴9，转动轴9用于带动雨刷转动，支撑块2的内侧设置有转轴10，转轴10用于方便支撑杆3抬起，支撑块2的一侧设置有支撑杆3，支撑杆3用于连接伸缩杆5，支撑杆3的上面设置有紧固螺杆11，紧固螺杆11用于紧固伸缩杆5，紧固螺杆11的上面设置有转动手柄4，转动手柄4用于带动紧固螺杆11转动，支撑杆3的一侧设置有伸缩杆5，伸缩杆5用于调节雨刷的刷雨范围，伸缩杆5的一侧设置有安装头6，安装头6用于安装雨刷，安装头6的下面设置有第一卡杆12，第一卡杆12用于安装雨刷，第一卡杆12的一侧设置有第二卡杆13，第二卡杆13用于安装雨刷，第二卡杆13的下面设置有雨刷头7，雨刷头7用于连接雨刷，雨刷头7的下面设置有雨刷杆8，雨刷杆8用于连接雨刷软杆14。

实施例2

在上述实施例的基础上：

雨刷杆8的下面设置有雨刷软杆14，雨刷软杆14用于清理车玻璃雨水，雨刷软杆14与雨刷杆8通过卡槽连接，雨刷杆8与雨刷头7通过粘胶连接，卡槽连接有助于雨刷软杆14与雨刷杆8连接牢固，粘胶连接有助于雨刷杆8与雨刷头7连接牢固。

工作原理：转轴10用于方便抬起支撑杆3安装雨刷杆8，伸缩杆5可以在支撑杆3内伸缩，这样可以调节雨刷软杆14的清理范围，转动手柄4带动紧固螺杆11转动紧固伸缩杆5，第一卡杆12和第二卡杆13用于卡紧雨刷头7，转动轴9用于连接螺杆带动雨刷软杆14转动清除前挡风玻璃雨水。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
