技术领域

本实用新型涉及汽车配件设备技术领域，具体为一种汽车的遮阳结构。

背景技术

汽车，即本身具有动力得以驱动，不须依轨道或电力架设，得以机动行驶之车辆，在夏天，外界温度较高时，汽车停放后受到阳光的暴晒，车内的温度将会比外界更高，不仅对车内的配件造成损坏，而且还会导致车辆表面受损，影响汽车的使用寿命。

为此，提出一种汽车的遮阳结构。

实用新型内容

本实用新型的目的在于提供一种汽车的遮阳结构，通过遮阳板能够对汽车上方进行遮阳，同时隔热条能够隔绝外界热量穿过遮阳板，侧帘对车辆两侧进行遮阳，遮阳板和侧帘能够通过软磁条吸附在汽车上侧，便于对侧帘和遮阳板的固定，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种汽车的遮阳结构，包括遮阳板和侧帘，所述侧帘设置有两个，所述侧帘位于遮阳板两侧，所述遮阳板和侧帘四周均设置有多个软磁条，所述软磁条通过粘结胶粘贴在遮阳板和侧帘底端，所述遮阳板上下两侧设置有防水布，所述防水布之间相互缝合，所述防水布之间设置有多个隔热条，所述隔热条设置为真空板条。

遮阳板附着在车辆上侧，通过遮阳板能够对汽车上方进行遮阳，同时隔热条所使用的真空板条能够隔绝外界热量穿过遮阳板，侧帘对车辆两侧进行遮阳，遮阳板和侧帘能够通过软磁条吸附在汽车上侧，便于对侧帘和遮阳板的固定。

优选的，所述软磁条底端设置有软垫，所述软垫上侧通过粘合胶粘贴在软磁条底端。

软垫10的质地较为柔软，用于将软磁条11和车辆外壳隔开，避免对车辆表面造成损伤。

优选的，所述防水布横向位置设置有横向软连接件，所述横向软连接件与防水布为一体设置。

横向软连接件能够对防水布进行横向折叠，折叠后能够减少防水布即遮阳板的长度。

优选的，所述防水布竖向位置设置有竖向软连接件，所述竖向软连接件与防水布为一体设置。

竖向软连接件能够对防水布进行竖向折叠，折叠后能够减少防水布即遮阳板的宽度。

优选的，所述遮阳板和侧帘外表面均设置有自洁层，所述自洁层由纳米涂料喷涂在遮阳板和侧帘上侧凝固而成。

自洁层所使用的纳米涂料是由普通的涂料内部添加纳米粒子搅拌而成，自洁层使得遮阳板和侧帘上表面具有疏水自洁的功能，能够长时间保持遮阳板和侧帘表面清洁。

优选的，所述遮阳板和侧帘对应位置均设置有拉链，所述拉链缝制在遮阳板和侧帘一侧，所述拉链上侧设置有拉锁。

通过拉链和拉锁能够将侧帘和遮阳板进行拼接和拆分，方便对遮阳板和侧帘进行储存。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型，通过遮阳板能够对汽车上方进行遮阳，同时隔热条能够隔绝外界热量穿过遮阳板，侧帘对车辆两侧进行遮阳，遮阳板和侧帘能够通过软磁条吸附在汽车上侧，便于对侧帘和遮阳板的固定；

2、本实用新型，通过拉链和拉锁能够将侧帘和遮阳板进行拼接和拆分，方便对遮阳板和侧帘进行储存；

3、本实用新型，自洁层所使用的纳米涂料是由普通的涂料内部添加纳米粒子搅拌而成，自洁层使得遮阳板和侧帘上表面具有疏水自洁的功能，能够长时间保持遮阳板和侧帘表面清洁。

附图说明

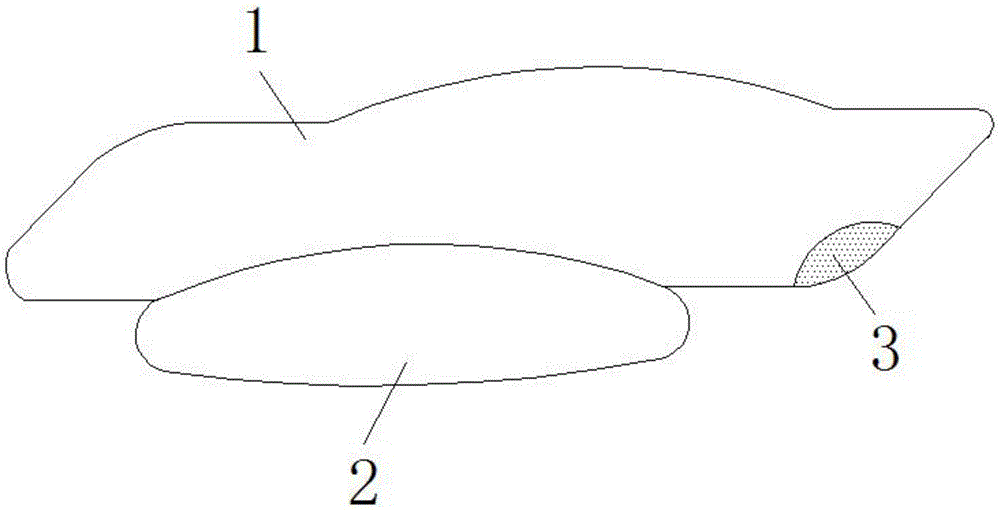

图1为本实用新型的结构示意图；

图2为本实用新型的内部结构示意图；

图3为本实用新型的俯视结构示意图。

图中：1、遮阳板；2、侧帘；3、自洁层；4、防水布；5、横向软连接件；6、竖向软连接件；7、拉链；8、拉锁；9、隔热条；10、软垫；11、软磁条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种汽车的遮阳结构，如图1-3所示，包括遮阳板1和侧帘2，侧帘2设置有两个，侧帘2位于遮阳板1两侧，遮阳板1和侧帘2四周均设置有多个软磁条11，软磁条11通过粘结胶粘贴在遮阳板1和侧帘2底端，遮阳板1上下两侧设置有防水布4，防水布4之间相互缝合，防水布4之间设置有多个隔热条9，隔热条9设置为真空板条。

通过上述技术方案，遮阳板1附着在车辆上侧，通过遮阳板1能够对汽车上方进行遮阳，同时隔热条9所使用的真空板条能够隔绝外界热量穿过遮阳板1，侧帘2对车辆两侧进行遮阳，遮阳板1和侧帘2能够通过软磁条11吸附在汽车上侧，便于对侧帘2和遮阳板1的固定。

具体的，如图3所示，软磁条11底端设置有软垫10，软垫10上侧通过粘合胶粘贴在软磁条11底端。

通过上述技术方案，软垫10的质地较为柔软，用于将软磁条11和车辆外壳隔开，避免对车辆表面造成损伤。

具体的，如图2所示，防水布4横向位置设置有横向软连接件5，横向软连接件5与防水布4为一体设置。

通过上述技术方案，横向软连接件5能够对防水布4进行横向折叠，折叠后能够减少防水布4即遮阳板1的长度。

具体的，如图2所示，防水布4竖向位置设置有竖向软连接件6，竖向软连接件6与防水布4为一体设置。

通过上述技术方案，竖向软连接件6能够对防水布4进行竖向折叠，折叠后能够减少防水布4即遮阳板1的宽度。

具体的，如图1所示，遮阳板1和侧帘2外表面均设置有自洁层3，自洁层3由纳米涂料喷涂在遮阳板1和侧帘2上侧凝固而成。

通过上述技术方案，自洁层3所使用的纳米涂料是由普通的涂料内部添加纳米粒子搅拌而成，自洁层3使得遮阳板1和侧帘2上表面具有疏水自洁的功能，能够长时间保持遮阳板1和侧帘2表面清洁。

具体的，如图3所示，遮阳板1和侧帘2对应位置均设置有拉链7，拉链7缝制在遮阳板1和侧帘2一侧，拉链7上侧设置有拉锁8。

通过上述技术方案，通过拉链7和拉锁8能够将侧帘2和遮阳板1进行拼接和拆分，方便对遮阳板1和侧帘2进行储存。

工作原理：遮阳板1附着在车辆上侧，通过遮阳板1能够对汽车上方进行遮阳，同时隔热条9所使用的真空板条能够隔绝外界热量穿过遮阳板1，侧帘2对车辆两侧进行遮阳，遮阳板1和侧帘2能够通过软磁条11吸附在汽车上侧，便于对侧帘2和遮阳板1的固定，软垫10的质地较为柔软，用于将软磁条11和车辆外壳隔开，避免对车辆表面造成损伤，通过拉链7和拉锁8能够将侧帘2和遮阳板1进行拼接和拆分，方便对遮阳板1和侧帘2进行储存。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
