技术领域

本实用新型是一种自动伸展的无人零售柜，属于零售领域。

背景技术

无人零售柜是现在一种较为流行的无人看管的自助式饮料柜，人们能通过自己的喜好通过零钱或者手机支付的方式进行买饮料，但是在一些部分的自助式饮料机中，有部分人们将柜门开启之后关闭时没有仔细观察是否关好门，会使零售柜的门没关好导制冷气泄漏。

现有技术在部分人购买完后关门时不小心没把门关好，会导致柜门没有关好，再加上无人看管的因素，会使冷气一直泄漏，不仅会让饮料不能被制冷，而且会导致制冷机的功率大大提升造成浪费。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种自动伸展的无人零售柜，以解决现有技术在部分人购买完后关门时不小心没把门关好，会导致柜门没有关好，再加上无人看管的因素，会使冷气一直泄漏，不仅会让饮料不能被制冷，而且会导致制冷机的功率大大提升造成浪费的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种自动伸展的无人零售柜，其结构包括零售箱体、内储物柜、上机体、照明灯板、玻璃观察板、取货柜门、底部制冷器，所述内储物柜内嵌在零售箱体内部的中段并且成一体化结构，所述照明灯板的四周通过铆钉锁紧在上机体的表面，所述取货柜门通过铰链活动连接在内储物柜的表面，所述玻璃观察板胶连接在取货柜门的表面，所述底部制冷器电焊在内储物柜的下方并且与零售箱体电连接，所述内储物柜、上机体、底部制冷器处于同一竖直面上。

作为上述的一种自动伸展的无人零售柜优选方案，所述取货柜门由卡紧端子、上伸展机构、合金板、内密封垫、充气片、下伸展机构组成，所述卡紧端子与内储物柜内部的卡槽过盈配合，所述上伸展机构钉连接在卡紧端子的左侧，所述合金板焊接在上伸展机构、下伸展机构的左侧，所述内密封垫胶连接在合金板的右侧，所述充气片通过卡扣扣合在内密封垫的右端。

作为上述的一种自动伸展的无人零售柜优选方案，所述上伸展机构由内防磨垫、伸缩弹簧、内环套、内紧条、外防磨垫组成，所述内环套的左右分别与合金板、卡紧端子胶连接在一起，所述伸缩弹簧钉连接在内环套的内部，所述内防磨垫胶连接在伸缩弹簧的上方，所述外防磨垫胶连接在伸缩弹簧的下方，所述内紧条紧扣在伸缩弹簧的内侧。

作为上述的一种自动伸展的无人零售柜优选方案，所述上伸展机构与下伸展机构内部结构相同并且互相平行。

作为上述的一种自动伸展的无人零售柜优选方案，所述上机体电焊在内储物柜的上方。

作为上述的一种自动伸展的无人零售柜优选方案，所述充气片在充气之后能够膨胀，能补足内密封垫可能出现的缝隙，防止使用久了之后内密封垫漏气导制冷气流失。

有益效果

本实用新型一种自动伸展的无人零售柜，在结构上设置了取货柜门，在打开柜门的时候上伸展机构与下伸展机构会被拉伸，即使人们没有关门，上伸展机构与下伸展机构也会慢慢自动将门缩回关上，保证无人关门时也能够自动关门。

本实用新型一种自动伸展的无人零售柜，在结构上设置了上伸展机构，在伸缩弹簧被拉伸时，内防磨垫、外防磨垫以及内紧条能将伸缩弹簧包裹住防止其将人们夹住对人们造成伤害，更加的安全。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

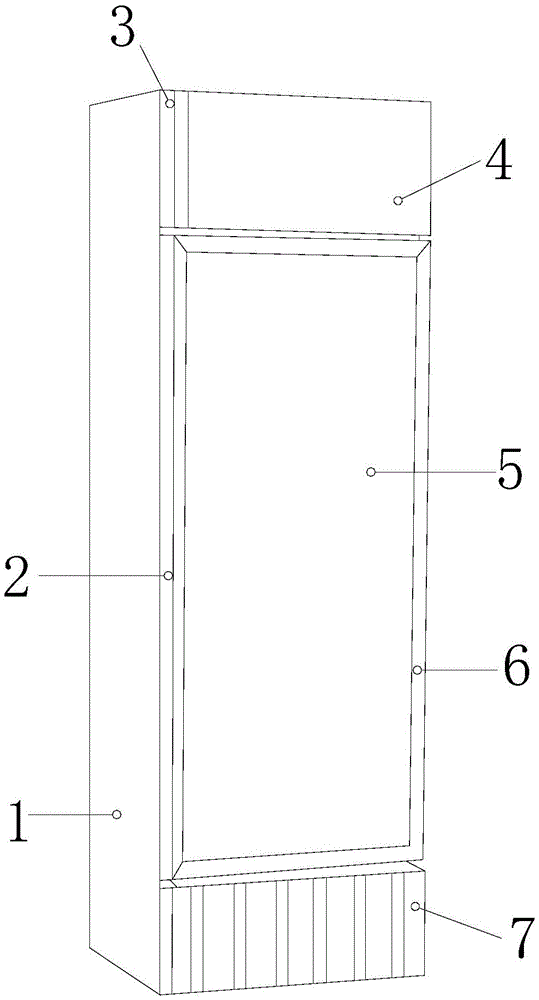

图1为本实用新型一种自动伸展的无人零售柜的结构示意图；

图2为本实用新型一种自动伸展的无人零售柜取货柜门右视的结构示意图。

图3为本实用新型一种自动伸展的无人零售柜上伸展机构工作时俯视的结构示意图。

图4为本实用新型一种自动伸展的无人零售柜上伸展机构详细的结构示意图。

图中：零售箱体-1、内储物柜-2、上机体-3、照明灯板-4、玻璃观察板-5、取货柜门-6、底部制冷器-7、卡紧端子-60、上伸展机构-61、合金板-62、内密封垫-63、充气片-64、下伸展机构-65、内防磨垫-611、伸缩弹簧-612、内环套-613、内紧条-614、外防磨垫-615。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图4，本实用新型提供一种自动伸展的无人零售柜技术方案：其结构包括零售箱体1、内储物柜2、上机体3、照明灯板4、玻璃观察板5、取货柜门6、底部制冷器7，所述内储物柜2内嵌在零售箱体1内部的中段并且成一体化结构，所述照明灯板4的四周通过铆钉锁紧在上机体3的表面，所述取货柜门6通过铰链活动连接在内储物柜2的表面，所述玻璃观察板5胶连接在取货柜门6的表面，所述底部制冷器7电焊在内储物柜2的下方并且与零售箱体1电连接，所述内储物柜2、上机体3、底部制冷器7处于同一竖直面上，所述取货柜门6由卡紧端子60、上伸展机构61、合金板62、内密封垫63、充气片64、下伸展机构65组成，所述卡紧端子60与内储物柜2内部的卡槽过盈配合，所述上伸展机构61钉连接在卡紧端子60的左侧，所述合金板62焊接在上伸展机构61、下伸展机构65的左侧，所述内密封垫63胶连接在合金板62的右侧，所述充气片64通过卡扣扣合在内密封垫63的右端，所述上伸展机构61由内防磨垫611、伸缩弹簧612、内环套613、内紧条614、外防磨垫615组成，所述内环套613的左右分别与合金板62、卡紧端子60胶连接在一起，所述伸缩弹簧612钉连接在内环套613的内部，所述内防磨垫611胶连接在伸缩弹簧612的上方，所述外防磨垫615胶连接在伸缩弹簧612的下方，所述内紧条614紧扣在伸缩弹簧612的内侧，所述上伸展机构61与下伸展机构65内部结构相同并且互相平，所述上机体3电焊在内储物柜2的上方，所述充气片64在充气之后能够膨胀，能补足内密封垫63可能出现的缝隙，防止使用久了之后内密封垫63漏气导制冷气流失。

使用的原理：

人们通过零售箱体1输入需要购买的数据后，能抓住合金板62将取货柜门6打开，使伸缩弹簧612被拉伸，人们在内储物柜2内部取出自己需要的饮料，当人们忘记关门时，其伸缩弹簧612与内紧条614会慢慢的回缩，让合金板62沿着内储物柜2上的合页缓缓旋转，直到伸缩弹簧612复位，内密封垫63、充气片64紧贴着内储物柜2让其的冷气无法泄出，同时底部制冷器7为充气片64充气，让其补足内密封垫63可能存在的缝隙，更好的保护饮料的制冷效果。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
