技术领域

本实用新型涉及铅碳电池技术领域，具体为一种铅碳启停电池销售用展示装置。

背景技术

铅碳电池是一种电容型铅酸电池，是从传统的铅酸电池演进出来的技术，它是在铅酸电池的负极中加入了活性碳，能够显著提高铅酸电池的寿命，铅碳电池是一种新型的超级电池，是将铅酸电池和超级电容器两者合一，既发挥了超级电容瞬间大容量充电的优点，也发挥了铅酸电池的比能量优势，且拥有非常好的充放电性能，而且由于加了碳（石墨烯），阻止了负极硫酸盐化现象，改善了过去电池失效的一个因素，更延长了电池寿命。

随着科技的发展，铅碳电池已逐渐广泛的应用于生活中，在铅碳电池销售的过程中，然而现有的铅碳启停电池销售用展示装置存在着不具备可调节使用面积的问题，在使用的过程中，由于铅碳电池的种类和型号各不相同，会给展示存放带来不便，降低了展示装置的实用性，不便于商家的使用。

实用新型内容

本实用新型的目的在于提供一种铅碳启停电池销售用展示装置，具备可调节使用面积的优点，解决了现有的铅碳启停电池销售用展示装置不具备可调节使用面积的问题。

为实现上述目的，本实用新型提供如下技术方案：一种铅碳启停电池销售用展示装置，包括箱体，所述箱体内腔顶部的中心处固定连接有气缸，所述气缸的底部固定连接有移动杆，所述移动杆的两端均活动连接有活动杆，所述活动杆远离移动杆的一端活动连接有活动块，所述活动块远离活动杆的一侧固定连接有移动柱，所述移动柱的底部固定连接有第一滑块，所述箱体内腔底部的两侧均开设有第一滑槽，且第一滑槽的内壁与第一滑块的底部滑动连接，所述移动柱的顶部固定连接有连接杆，所述箱体顶部的两侧均开设有第一通槽，且连接杆的顶部穿过第一通槽并延伸至箱体的顶部，所述连接杆的顶部固定连接有立柱，所述箱体的顶部设置有支撑板，所述支撑板内腔前端和后端的两侧均开设有第二滑槽，所述第二滑槽的内壁滑动连接有第二滑块，所述第二滑块的内侧固定连接有连接板，所述支撑板的两侧均开设有第二通槽，所述连接板远离第二滑块的一侧穿过第二通槽并固定连接有活动板，且活动板远离连接板的一侧与立柱的内侧固定连接。

优选的，所述箱体底部的四角均固定连接有轴承，所述轴承的底部固定连接有连接块，所述连接块的底部活动连接有滚轮，所述连接块的右侧活动连接有卡块。

优选的，所述气缸的两侧均固定连接有固定板，且固定板的顶部与箱体内腔的顶部固定连接。

优选的，所述立柱内侧的顶部固定连接有灯座，所述灯座远离立柱的一端螺纹连接有灯泡。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置气缸、移动杆、活动杆、活动块、移动柱、第一滑块、第一滑槽和连接杆的配合使用，解决了现有的铅碳启停电池销售用展示装置不具备可调节使用面积的问题，该铅碳启停电池销售用展示装置，具备可调节使用面积的优点，在使用的过程中，能够适用于各种型号的铅碳电池的展示摆放，不会给展示存放带来不便，提高了该展示装置的实用性，便于商家的使用，值得推广使用。

2、本实用新型通过设置滚轮，能够有效增强该展示装置的移动性，通过设置卡块，能够有效避免在不需要移动滚轮时出现位移的现象，通过设置固定板，能够有效增强对气缸的固定效果，防止气缸出现松动脱落的现象，通过设置灯座和灯泡，能够有效增强铅碳电池的展示效果。

附图说明

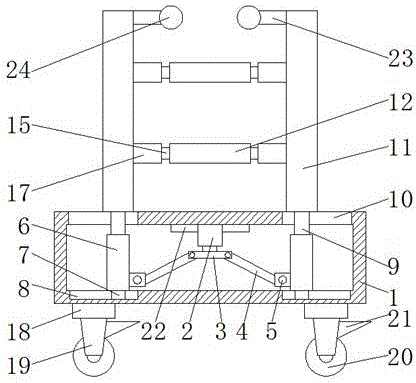

图1为本实用新型结构示意图；

图2为本实用新型图1中的局部结构俯视图。

图中：1箱体、2气缸、3移动杆、4活动杆、5活动块、6移动柱、7第一滑块、8第一滑槽、9连接杆、10第一通槽、11立柱、12支撑板、13第二滑槽、14第二滑块、15连接板、16第二通槽、17活动板、18轴承、19连接块、20滚轮、21卡块、22固定板、23灯座、24灯泡。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种铅碳启停电池销售用展示装置，包括箱体1，箱体1底部的四角均固定连接有轴承18，轴承18的底部固定连接有连接块19，连接块19的底部活动连接有滚轮20，连接块19的右侧活动连接有卡块21，通过设置滚轮20，能够有效增强该展示装置的移动性，通过设置卡块21，能够有效避免在不需要移动滚轮20时出现位移的现象，箱体1内腔顶部的中心处固定连接有气缸2，气缸2的两侧均固定连接有固定板22，且固定板22的顶部与箱体1内腔的顶部固定连接，通过设置固定板22，能够有效增强对气缸2的固定效果，防止气缸2出现松动脱落的现象，气缸2的底部固定连接有移动杆3，移动杆3的两端均活动连接有活动杆4，活动杆4远离移动杆3的一端活动连接有活动块5，活动块5远离活动杆4的一侧固定连接有移动柱6，移动柱6的底部固定连接有第一滑块7，箱体1内腔底部的两侧均开设有第一滑槽8，且第一滑槽8的内壁与第一滑块7的底部滑动连接，移动柱6的顶部固定连接有连接杆9，箱体1顶部的两侧均开设有第一通槽10，且连接杆9的顶部穿过第一通槽10并延伸至箱体1的顶部，连接杆9的顶部固定连接有立柱11，立柱11内侧的顶部固定连接有灯座23，灯座23远离立柱11的一端螺纹连接有灯泡24，通过设置灯座23和灯泡24，能够有效增强铅碳电池的展示效果，箱体1的顶部设置有支撑板12，支撑板12内腔前端和后端的两侧均开设有第二滑槽13，第二滑槽13的内壁滑动连接有第二滑块14，第二滑块14的内侧固定连接有连接板15，支撑板12的两侧均开设有第二通槽16，连接板15远离第二滑块14的一侧穿过第二通槽16并固定连接有活动板17，且活动板17远离连接板15的一侧与立柱11的内侧固定连接，通过设置气缸2、移动杆3、活动杆4、活动块5、移动柱6、第一滑块7、第一滑槽8和连接杆9的配合使用，解决了现有的铅碳启停电池销售用展示装置不具备可调节使用面积的问题，该铅碳启停电池销售用展示装置，具备可调节使用面积的优点，在使用的过程中，能够适用于各种型号的铅碳电池的展示摆放，不会给展示存放带来不便，提高了该展示装置的实用性，便于商家的使用，值得推广使用。

使用时，使用者启动气缸2，使气缸2的伸缩端向下伸出，气缸2带动移动杆3向下移动，移动杆3带动活动杆4向下摆动，在活动杆4向下摆动的过程中带动活动块5向外侧移动，通过第一滑块7和第一滑槽8的配合使用，使活动块5带动移动柱6向外侧移动，移动柱6带动连接杆9向外侧移动，连接杆9带动立柱11向外侧移动，立柱11带动活动板17向外侧移动，通过第二滑槽13和第二滑块14的配合使用，使活动板17带动连接板15向外侧移动，从而可以达到可调节使用面积的目的。

综上所述：该铅碳启停电池销售用展示装置，通过设置气缸2、移动杆3、活动杆4、活动块5、移动柱6、第一滑块7、第一滑槽8和连接杆9的配合使用，解决了现有的铅碳启停电池销售用展示装置不具备可调节使用面积的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
