技术领域

本实用新型涉及一种运输装置，具体是一种水暖阀门的运输装置。

背景技术

水暖阀门运输装置，是一种运输水暖阀门的小推车，小推车可方便的在狭窄的过道中进行水暖阀门的运输，从而深受运输人员的喜爱，但是，现有的水暖阀门运输装置不能很好的避免水暖阀门在运输中碰撞产生的摩擦，也不能很好的利用空间对水暖阀门进行放置同时不能避免阀门在意外过程中产生掉落。因此，本领域技术人员提供了一种水暖阀门的运输装置，以解决上述背景技术中提出的问题。

发明内容

本实用新型的目的在于提供一种水暖阀门的运输装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种水暖阀门的运输装置，包括一号支撑板，所述一号支撑板上端焊接有一号压缩弹簧，所述一号压缩弹簧上端焊接有二号支撑板，所述二号支撑板上端卡接有一号储物盒，所述一号储物盒内部放置有二号分类框，所述二号分类框底部固定安装有二号磁铁吸力片，所述一号储物盒上端边侧开设有凹槽，所述凹槽内部卡接有矩形框，所述矩形框上端固定安装有二号储物盒，所述二号储物盒内部放置有一号分类框，所述一号分类框底端固定安装有一号磁铁吸力片，所述二号储物盒两端均焊接有拉手，所述二号储物盒两侧均焊接有一组一号衔接块，所述一号衔接块内部中心开设有孔洞，所述一号衔接块内部靠近孔洞的一侧开设有一号矩形槽，所述一号衔接块内部靠近孔洞的另一侧开设有二号矩形槽，所述二号矩形槽内壁焊接有二号压缩弹簧，所述二号压缩弹簧一侧焊接有连接板，所述一号衔接块一侧贯穿有一号连接杆，所述一号连接杆一侧焊接有二号衔接块，所述二号支撑板上端两侧分别焊接有一号支撑柱和二号支撑柱，所述一号支撑柱位于二号支撑柱一侧。

作为本实用新型进一步的方案：所述一号支撑板一侧焊接有连接块，所述连接块上端活动连接有二号连接杆，所述二号连接杆上端套设有防滑垫。

作为本实用新型再进一步的方案：所述连接块内部贯穿有嵌入杆，所述嵌入杆两端螺纹连接有螺母。

作为本实用新型再进一步的方案：所述一号支撑板下端两侧均焊接有支撑腿，所述支撑腿下端转动连接有滚轮。

作为本实用新型再进一步的方案：所述一号衔接块通过孔洞贯穿连接有一号支撑柱和二号支撑柱，所述孔洞直径与一号支撑柱和二号支撑柱直径相等。

作为本实用新型再进一步的方案：所述矩形框尺寸与凹槽内径尺寸相当。

与现有技术相比，本实用新型的有益效果是：

通过设计有一号储物盒、二号储物盒、凹槽、矩形框、一号衔接块、一号连接杆、二号压缩弹簧、一号分类框、一号磁铁吸力片，从而通过矩形框与凹槽的卡接可使其多个一号储物盒相互叠加，最后在顶部卡设有二号储物盒，并通过一号衔接块和一号连接杆的配合锁死固定在一号支撑柱和二号支撑柱中，水暖阀门放置在一号分类框中，并通过一号磁铁吸力片进行吸附，合理的利用了空间并防止水暖阀门意外掉落。

附图说明

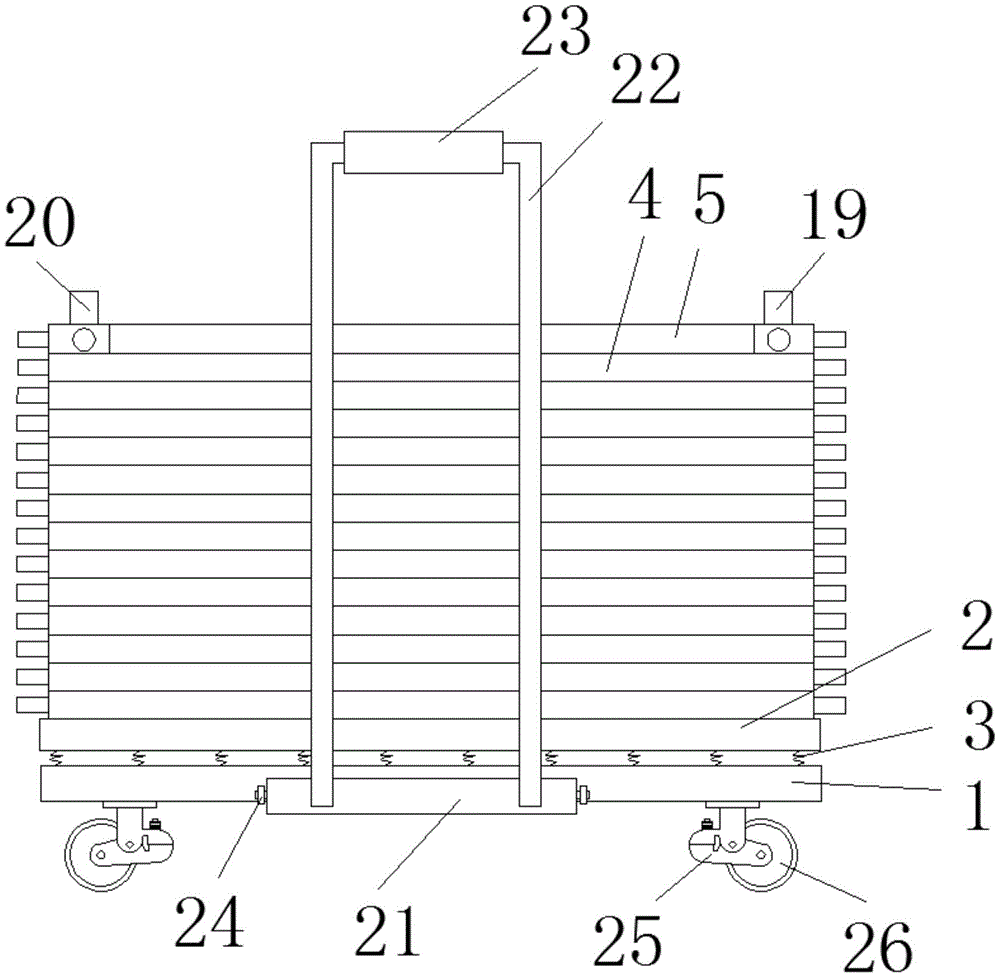

图1为一种水暖阀门的运输装置的结构示意图。

图2为一种水暖阀门的运输装置中一号储物盒的结构示意图。

图3为一种水暖阀门的运输装置中二号储物盒的结构示意图。

图4为一种水暖阀门的运输装置中一号衔接块的结构示意图。

图中：1-一号支撑板、2-二号支撑板、3-一号压缩弹簧、4-一号储物盒、5-二号储物盒、6-凹槽、7-矩形框、8-一号分类框、9-一号磁铁吸力片、10-拉手、11-一号衔接块、12-孔洞、13-一号矩形槽、14-二号矩形槽、15-二号压缩弹簧、16-连接板、17-一号连接杆、18-二号衔接块、19-一号支撑柱、20-二号支撑柱、21-连接块、22-二号连接杆、23-防滑垫、24-螺母、25-支撑腿、26-滚轮、27-二号分类框、28-二号磁铁吸力片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种水暖阀门的运输装置，包括一号支撑板1，所述一号支撑板1上端焊接有一号压缩弹簧3，所述一号压缩弹簧3上端焊接有二号支撑板2，所述二号支撑板2上端卡接有一号储物盒4，所述一号储物盒4内部放置有二号分类框27，所述二号分类框27底部固定安装有二号磁铁吸力片28，所述一号储物盒4上端边侧开设有凹槽6，所述凹槽6内部卡接有矩形框7，所述矩形框7上端固定安装有二号储物盒5，所述二号储物盒5内部放置有一号分类框8，所述一号分类框8底端固定安装有一号磁铁吸力片9，所述二号储物盒5两端均焊接有拉手10，所述二号储物盒5两侧均焊接有一组一号衔接块11，所述一号衔接块11内部中心开设有孔洞12，所述一号衔接块11内部靠近孔洞12的一侧开设有一号矩形槽13，所述一号衔接块11内部靠近孔洞12的另一侧开设有二号矩形槽14，所述二号矩形槽14内壁焊接有二号压缩弹簧15，所述二号压缩弹簧15一侧焊接有连接板16，所述一号衔接块11一侧贯穿有一号连接杆17，所述一号连接杆17一侧焊接有二号衔接块18，所述二号支撑板2上端两侧分别焊接有一号支撑柱19和二号支撑柱20，所述一号支撑柱19位于二号支撑柱20一侧。

所述一号支撑板1一侧焊接有连接块21，所述连接块21上端活动连接有二号连接杆22，所述二号连接杆22上端套设有防滑垫23。

所述连接块21内部贯穿有嵌入杆，所述嵌入杆两端螺纹连接有螺母24。

所述一号支撑板1下端两侧均焊接有支撑腿25，所述支撑腿25下端转动连接有滚轮26。

所述一号衔接块11通过孔洞12贯穿连接有一号支撑柱19和二号支撑柱20，所述孔洞12直径与一号支撑柱19和二号支撑柱20直径相等。

所述矩形框7尺寸与凹槽6内径尺寸相当。

本实用新型的工作原理是：

工作人员在使用时，可将水暖阀门放置入一号储物盒4和二号储物盒5中的一号分类框8和二号分类框27中，从而水暖阀门将会被一号磁铁吸力片9和二号磁铁吸力片28紧紧的吸附住，避免其水暖阀门在运输中产生相互碰撞从而损害，二号支撑板2上端开设有二号凹槽，工作人员可将其一号储物盒4放置入二号支撑板2上，从而矩形框7将会卡接入二号凹槽中，从而进行固定，工作人员可将其余的一号储物盒4相互叠加起，通过矩形框7与凹槽6的将会卡机产生固定，当一号储物盒4叠加完毕后，最后可将其二号储物盒5通过矩形框7与凹槽6的卡接使其与一号储物盒4进行固定，最后在通过拉动二号衔接块18，使其带动一号连接杆17进行移动，从而连接板16挤压其二号压缩弹簧15，迫使二号压缩弹簧15产生形变，最后卡接入一号支撑柱19和二号支撑柱20中的洞孔中，从而完成锁死固定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
