技术领域

本实用新型涉及日常生活技术领域，具体为一种日常生活用手机支架。

背景技术

随着智能手机的普及，人们应用手机的时间越来越长，很多年轻人喜欢睡前躺在被窝里玩手机游戏、看手机上的视频以及通过手机浏览网页等等，然而长时间用手举着手机很容易疲劳，现有的手机支架虽然也有调节手机角度功能，但现有的手机支架角度调节不便，且在对手机进行角度调节时，需要对手机进行固定，现有的固定大部分容易对手机造成损坏，且也存在固定不便和不牢固的问题。

基于此，本实用新型设计了一种日常生活用手机支架，以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种日常生活用手机支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种日常生活用手机支架，包括底板和位于底板上方的顶板，所述底板的上表面固定连接有支撑板，所述支撑板的侧壁沿竖直方向开设有安装槽，所述安装槽内转动连接有螺纹杆，螺纹杆上固定连接有蜗轮，所述支撑板的另一侧壁转动连接有蜗杆，所述蜗杆的右端伸入安装槽内并于蜗轮相啮合，所述螺纹杆上通过螺纹套接有移动块，移动块的侧壁铰接有移动杆，所述顶板的下表面与支撑板的上表面相铰接，所述顶板的下表面开设有固定槽，固定槽内固定连接有固定块，所述固定块的下表面与移动杆的顶端相铰接，所述顶板的上表面连接有两个相对称的吸附盘，所述顶板内开设有安装腔，所述安装腔的下表面固定连接有真空吸附泵，所述真空吸附泵的输出端连接有T型管，且T型管的两端均连接有吸附管，两个所述吸附管的另一端均伸出顶板并与吸附盘相连通。

优选的，所述T型管的上表面连接有与T型管相通的通气管，所述通气管的顶端伸出顶板并连接有阀门。

优选的，所述蜗杆的左端伸出支撑板并固定连接有转柄。

优选的，所述安装槽的槽底开设有滑槽，所述移动块的侧壁连接有滑块，且通过滑块与滑槽滑动连接。

优选的，所述底板的下表面设有防滑垫。

与现有技术相比，本实用新型的有益效果是：本实用新型通过转柄带动蜗杆的转动，且蜗轮与蜗杆相啮合，带动螺纹杆的转动，故带动移动块在螺纹杆上做上下直线运动，移动块和固定块均与移动杆的两端相铰接，通过移动块在螺纹杆上移动实现了对顶板角度的调节；当需要对手机进行固定时，将手机放置在吸附盘上，启动真空吸附泵，通过吸附管将吸附盘内的空气吸掉，在大气压的作用下，便于对手机进行固定，且不易对手机造成损坏。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

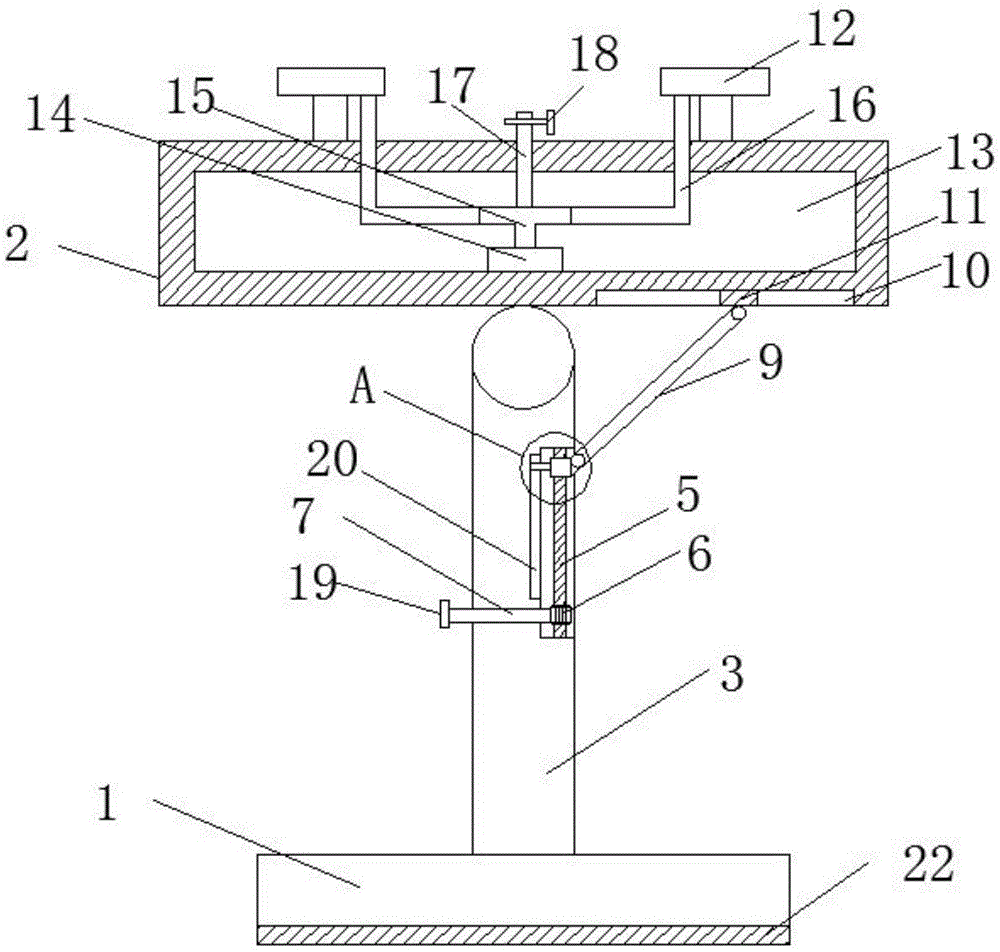

图1为本实用新型结构示意图；

图2为本实用新型A的放大图。

附图中，各标号所代表的部件列表如下：

1-底板，2-顶板，3-支撑板，4-安装槽，5-螺纹杆，6-蜗轮，7-蜗杆，8-移动块，9-移动杆，10-固定槽，11-固定块，12-吸附盘，13-安装腔，14-真空吸附泵，15-T型管，16-吸附管，17-通气管，18-阀门，19-转柄，20-滑槽，21-滑块，22-防滑垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅附图，本实用新型提供一种技术方案：一种日常生活用手机支架，包括底板1和位于底板1上方的顶板2，底板1的上表面固定连接有支撑板3，支撑板3的侧壁沿竖直方向开设有安装槽4，安装槽4内转动连接有螺纹杆5，螺纹杆5上固定接有蜗轮6，支撑板3的另一侧壁转动连接有蜗杆7，蜗杆7的右端伸入安装槽4内并于蜗轮6相啮合，螺纹杆5上通过螺纹套接有移动块8，移动块8的侧壁铰接有移动杆9，顶板2的下表面与支撑板3的上表面相铰接，顶板2的下表面开设有固定槽10，固定槽10内固定连接有固定块11，固定块11的下表面与移动杆9的顶端相铰接，顶板2的上表面连接有两个相对称的吸附盘12，顶板2内开设有安装腔13，安装腔13的下表面固定连接有真空吸附泵14，真空吸附泵14的输出端连接有T型管15，且T型管15的两端均连接有吸附管16，两个吸附管16的另一端均伸出顶板2并与吸附盘12相连通。

其中，T型管15的上表面连接有与T型管15相通的通气管17，通气管17的顶端伸出顶板2并连接有阀门18，通过设有阀门18，当需要将手机从吸附盘12取下时，停止真空吸附泵14，然后打开阀门18，空气依次通过通气管17和吸附管16进入到吸附盘12内，从而使吸附盘12内气压和大气压相平衡，从而便于取下手机；蜗杆7的左端伸出支撑板3并固定连接有转柄19，通过设有转柄19便于蜗杆17的转动；安装槽4的槽底开设有滑槽20，移动块8的侧壁连接有滑块21，且通过滑块21与滑槽20滑动连接，通过设有滑块21和滑槽20，便于对移动块8进行限位，且便于移动块8的移动；底板1的下表面设有防滑垫22，通过设有防滑垫22对底板起到防滑作用，增加其稳定性。

本实施例的一个具体应用为：当需要对手机进行固定时，将手机放置在吸附盘12上，将阀门18关闭，启动真空吸附泵14，通过吸附管16将吸附盘12内的空气吸掉，在大气压的作用下，便于对手机进行固定，且不易对手机造成损坏，当需要将手机从吸附盘12取下时，停止真空吸附泵14，然后打开阀门18，空气依次通过通气管17和吸附管16进入到吸附盘12内，从而使吸附盘12内气压和大气压相平衡，从而便于取下手机，当需要对顶板2上手机进行角度调节时，通过转柄19带动蜗杆7的转动，且蜗轮6与蜗杆7相啮合，带动螺纹杆5的转动，故带动移动块8在螺纹杆5上做上下直线运动，移动块8和固定块11均与移动杆9的两端相铰接，从而实现任何对人舒适的角度。
