技术领域

本实用新型涉及数据线技术领域，尤其涉及一种耐油耐高温数据线。

背景技术

随着科技的发展，电子产品已经成为市面上一种需求量庞大的消耗品，电子产品的使用离开不数据线，而数据线的作用则是来用来连接移动设备和电脑的，来达到数据通信目的，或者利用数据线连接移动设备和电源，进而完成充电的目的，数据线的这两种使用方式是人们平时所常见的。

市场上的数据线种类繁多，但是仍有部分数据线存在一些缺陷，使得数据线容易发生损坏，例如，部分数据线耐高温性能较差，在高温条件下使用时，极易损坏，而且使用范围较低，不能满足人们的需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种耐油耐高温数据线。

为了实现上述目的，本实用新型采用了如下技术方案：

一种耐油耐高温数据线，包括USB接头、第一连接线和第二连接线，所述第一连接线和第二连接线一端分别插接有第一防护端头和第二防护端头，且第一连接线和第二连接线穿过第一防护端头和第二防护端头的一端均与USB接头电性连接，所述第一连接线和第二连接线远离USB接头的一端分别电性连接有Type-c接口和Lightning接口，所述第一连接线和第二连接线均包括电芯，且电芯外侧包裹有聚乙烯绝缘填充层，所述聚乙烯绝缘填充层外侧包裹有镀锡屏蔽层，且镀锡屏蔽层外侧包裹有聚醚砜防护层，所述聚醚砜防护层外侧包裹有硅氮橡胶层。

进一步的，所述USB接头底端设有防折弯端头，且第一防护端头和第二防护端头与防折弯端头底端密封插接。

进一步的，所述第一连接线和第二连接线靠近USB接头的一端分别电性连接有第一工作指示灯和第二工作指示灯。

进一步的，所述第一工作指示灯和第二工作指示灯分别与第一防护端头和第二防护端头插接，且第一工作指示灯和第二工作指示灯裸露在第一防护端头和第二防护端头外部。

进一步的，所述Type-c接口和Lightning接口与第一连接线和第二连接线连接处分别插接有第一限位端头和第二限位端头，第一连接线和第二连接线两端均设有抗弯曲结构。

进一步的，所述抗弯曲结构的一个截面为回型框结构，且抗弯曲结构内壁卡接有弹簧。

进一步的，所述第一连接线和第二连接线均穿过抗弯曲结构内的弹簧，且抗弯曲结构两端套接有密封垫。

本实用新型的有益效果为：

1.通过硅氮橡胶层、聚醚砜防护层、镀锡屏蔽层和聚乙烯绝缘填充层的设置，提高了连接线的耐油耐高温能力，使得连接线能够在高温的环境下正常使用，提高了连接线的耐腐蚀性，扩大了连接线的使用范围。

2.通过第一工作指示灯和第二工作指示灯的设置，使得装置能够对充电状态进行指示，当充电时，指示灯若不闪烁，则说明连接线损坏，从而向使用者进行示警，提高了装置的实用性。

3.通过第一防护端头、第二防护端头、第一限位端头和第二限位端头的设置，使得连接线在使用过程中不用担心被扭坏，从而提高了装置的耐用性。

附图说明

图1为本实用新型提出的一种耐油耐高温数据线的主视结构示意图；

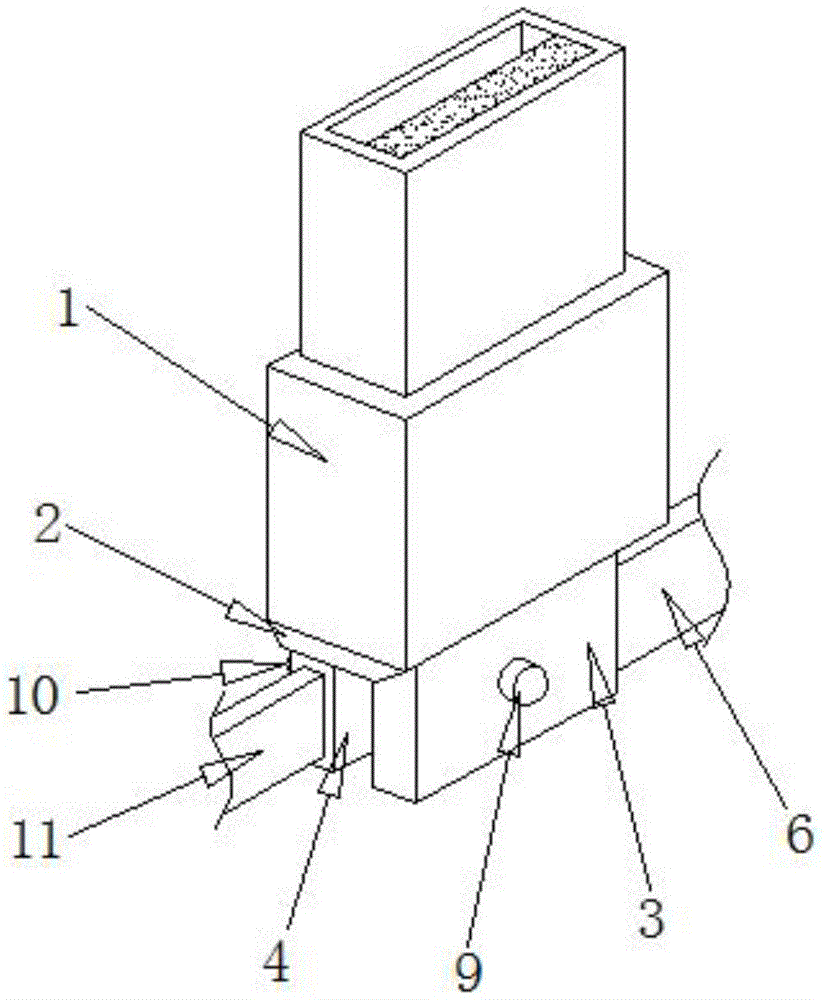

图2为本实用新型提出的一种耐油耐高温数据线的USB接头立体结构示意图；

图3为本实用新型提出的一种耐油耐高温数据线的抗弯曲结构剖视结构示意图；

图4为本实用新型提出的一种耐油耐高温数据线的第一连接线和第二连接线剖视结构示意图。

图中：1-USB接头、2-防折弯端头、3-第一防护端头、4-第二防护端头、5-抗弯曲结构、6-第一连接线、7-第一限位端头、8-Type-c接口、9-第一工作指示灯、10-第二工作指示灯、11-第二连接线、12-第二限位端头、13-Lightning接口、14-弹簧、15-密封垫、16-硅氮橡胶层、17-聚醚砜防护层、18-镀锡屏蔽层、19-聚乙烯绝缘填充层、20-电芯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种耐油耐高温数据线，包括USB接头1、第一连接线6和第二连接线11，第一连接线6和第二连接线11一端分别插接有第一防护端头3和第二防护端头4，且第一连接线6和第二连接线11穿过第一防护端头3和第二防护端头4的一端均与USB接头1电性连接，使得连接线在使用过程中不用担心被扭坏，从而提高了装置的耐用性，第一连接线6和第二连接线11远离USB接头1的一端分别电性连接有Type-c接口8和Lightning接口13，能够对安卓或者苹果手机进行数据连接，第一连接线6和第二连接线11均包括电芯20，且电芯20外侧包裹有聚乙烯绝缘填充层19，聚乙烯绝缘填充层19外侧包裹有镀锡屏蔽层18，且镀锡屏蔽层18外侧包裹有聚醚砜防护层17，聚醚砜防护层17外侧包裹有硅氮橡胶层16，使得连接线能够在高温的环境下正常使用，提高了连接线的耐腐蚀性，扩大了连接线的使用范围。

本实用新型中，USB接头1底端设有防折弯端头2，且第一防护端头3和第二防护端头4与防折弯端头2底端密封插接，第一连接线6和第二连接线11靠近USB接头1的一端分别电性连接有第一工作指示灯9和第二工作指示灯10，使得装置能够对充电状态进行指示，当充电时，指示灯若不闪烁，则说明连接线损坏，从而向使用者进行示警，提高了装置的实用性。

第一工作指示灯9和第二工作指示灯10分别与第一防护端头3和第二防护端头4插接，且第一工作指示灯9和第二工作指示灯10裸露在第一防护端头3和第二防护端头4外部，Type-c接口8和Lightning接口13与第一连接线6和第二连接线11连接处分别插接有第一限位端头7和第二限位端头12，第一连接线6和第二连接线11两端均设有抗弯曲结构5。

抗弯曲结构5的一个截面为回型框结构，且抗弯曲结构5内壁卡接有弹簧14，第一连接线6和第二连接线11均穿过抗弯曲结构5内的弹簧14，且抗弯曲结构5两端套接有密封垫15，使得连接线在使用过程中不用担心被扭坏，从而提高了装置的耐用性。

工作原理：使用时，连接线外层的硅氮橡胶层16使得连接线能够在高温的环境下正常使用，提高了连接线的耐油耐高温能力，聚醚砜防护层17提高了连接线的耐腐蚀性，镀锡屏蔽层18和聚乙烯绝缘填充层19提高了连接线的屏蔽能力和绝缘性，扩大了连接线的使用范围，当使用者进行充电时，第一工作指示灯9和第二工作指示灯10使得装置能够对充电状态进行指示，当充电时，指示灯若不闪烁，则说明连接线损坏，从而向使用者进行示警，提高了装置的实用性，第一防护端头3、第二防护端头4、第一限位端头7和第二限位端头12使得连接线在使用过程中不用担心被扭坏，从而提高了装置的耐用性。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”、“第一”、“第二”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
