技术领域

本实用新型涉及办公台组成部件技术领域，具体为一种拼接式家用办公台的铰接结构。

背景技术

铰接，指用铰链连接，常用在机器、车辆、门窗、器物的两个部分的装置或零件的连接，如铰接式无轨电车、铰接式货车、铰接式客车，人们常见的门扇和门框是连接在一起的，所以它们是不可以分离的，但它们还是可以具有条件的相对运动，这主要是连接它们的铰链使它们具有门扇和门框的运动特点的，后来人们就把具有门扇和门框的运动特点的连接叫做铰接，铰接在力学分析中以及实际工程中得到广泛的应用。

在合页的使用过程中，通常无法有效的对其进行位置固定，需要借助其他的辅助工具，同时在合页的转动处，容易进入灰尘，这样就会导致合页无法正常使用，为此提出了一种拼接式家用办公台的铰接结构。

实用新型内容

针对现有技术的不足，本实用新型提供了一种拼接式家用办公台的铰接结构，具备可自主进行位置固定、防止出现折叠不顺畅的优点，解决了需要借助其他辅助工具进行位置固定、长期使用后，由于进入过多的灰尘，导致其无法正常使用的问题。

本实用新型提供如下技术方案：一种拼接式家用办公台的铰接结构，包括第一页片，所述第一页片的侧面固定连接有固杆套，所述固杆套的内腔活动套接有转动杆，所述转动杆位于固杆套内腔的一端活动套接有活动块，所述活动块贯穿并延伸至固杆套外侧的一端固定连接有第二页片，所述转动杆贯穿并延伸至固杆套外侧的顶部固定连接有遮挡块，所述转动杆贯穿并延伸至固杆套外侧的底部螺纹套接有螺纹帽，所述第二页片的内腔固定套接有收缩套，所述收缩套的侧面活动套接有收缩杆，所述收缩杆的一端固定连接有卡位块，所述卡位块的侧面通过卡位弹簧与收缩套的侧面传动连接，所述第二页片的表面螺纹套接有螺纹柱。

优选的，所述第一页片的面积值与第二页片的面积值相等，且第一页片与第二页片处在同一平面上。

优选的，所述固杆套的数量有两个，且两个固杆套均位于第一页片的侧面平行并列设置。

优选的，所述转动杆的表面开设有注射凹槽，且转动杆表面的注射凹槽与螺纹帽相契合。

优选的，所述收缩杆的长度值大于收缩套的长度值，且收缩杆与收缩套均位于同一平面上。

优选的，所述卡位块的形状为半圆形，且卡位块与转动杆侧面的定位凹槽相匹配。

与现有技术对比，本实用新型具备以下有益效果：

1、该拼接式家用办公台的铰接结构，通过卡位块与转动杆的连接，保证了该拼接式家用办公台的铰接结构在使用时无需借用外在的辅助设备进行位置上的固定，避免其在撑开时无法有效的进行限位，降低了其在使用过程中的体验效果。

2、该拼接式家用办公台的铰接结构，通过螺纹帽与转动杆的连接，保证了该拼接式家用办公台的铰接结构在使用时可以遮挡外部的灰尘，避免其转动处因灰尘积累过多，导致该铰接结构无法正常的进行折叠运动，影响其正常使用。

附图说明

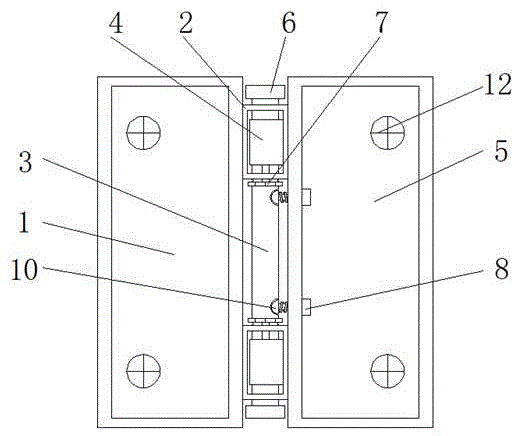

图1为本实用新型结构示意图；

图2为本实用新型结构的卡位块示意图。

图中：1、第一页片；2、固杆套；3、转动杆；4、活动块；5、第二页片；6、遮挡块；7、螺纹帽；8、收缩套；9、收缩杆；10、卡位块；11、卡位弹簧；12、螺纹柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种拼接式家用办公台的铰接结构，包括第一页片1，第一页片1的面积值与第二页片5的面积值相等，且第一页片1与第二页片5处在同一平面上，通过第一页片1的设置，确保了该拼接式家用办公台的铰接结构在使用时可以有效的进行折叠运动，避免其无法正常使用的情况产生，第一页片1的侧面固定连接有固杆套2，固杆套2的数量有两个，且两个固杆套2均位于第一页片1的侧面平行并列设置，通过固杆套2的设置，确保了该拼接式家用办公台的铰接结构在使用时可以对转动杆3进行位置限定，避免转动杆3出现位置偏移的情况，固杆套2的内腔活动套接有转动杆3，转动杆3的表面开设有注射凹槽，且转动杆3表面的注射凹槽与螺纹帽7相契合，通过转动杆3的设置，确保了该拼接式家用办公台的铰接结构在使用时可以有效的进行折叠，同时通过其表面的注射凹槽，也可更加便捷的进行润滑有注射，转动杆3位于固杆套2内腔的一端活动套接有活动块4，活动块4贯穿并延伸至固杆套2外侧的一端固定连接有第二页片5，转动杆3贯穿并延伸至固杆套2外侧的顶部固定连接有遮挡块6，转动杆3贯穿并延伸至固杆套2外侧的底部螺纹套接有螺纹帽7，第二页片5的内腔固定套接有收缩套8，收缩套8的侧面活动套接有收缩杆9，收缩杆9的长度值大于收缩套8的长度值，且收缩杆9与收缩套8均位于同一平面上，通过收缩杆9的设置，确保了该拼接式家用办公台的铰接结构在使用时可以对卡位块10进行位置变动，避免卡位块10因位置移动不便，影响其正常使用，收缩杆9的一端固定连接有卡位块10，卡位块10的形状为半圆形，且卡位块10与转动杆3侧面的定位凹槽相匹配，通过卡位块10的设置，确保了该拼接式家用办公台的铰接结构在使用时可以对转动杆3进行位置固定，避免转动杆3出现位置变动的情况，卡位块10的侧面通过卡位弹簧11与收缩套8的侧面传动连接，第二页片5的表面螺纹套接有螺纹柱12。

工作原理，首先通过转动螺纹柱12将第一页片1与第二页片5进行位置固定，然后通过固杆套2将转动杆3进行位置限定，同时利用转动杆3上的活动块4使第一页片1与第二页片5进行折叠，再通过转动螺纹帽7将转动杆3的凹槽进行遮挡，最后通过卡位块10对转动杆3进行定位，即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
