技术领域

本实用新型涉及一种办公用品收纳盒。

背景技术

在日常的工作中免不了遇到诸多的办公用品，这些东西的合理安放是我们面对的现实问题，一般的收纳盒要么容量大小不合适，要么存取不方便，在使用时办公文具摆放也不方便，给使用者带来很多不便，因此需要一个方便收纳文件和办公文具的收纳盒。

实用新型内容

本实用新型所要解决的技术问题是提供一种办公用品收纳盒。

本实用新型是通过以下技术方案来实现的：

一种办公用品收纳盒，包括收纳盒本体，所述收纳盒本体中间处设置有挡板，所述挡板的右侧处设置有阶梯格子，所述收纳盒本体的下端处设置有抽屉，所述抽屉的中间处设置有抽屉把手，所述收纳盒本体左侧面设置有笔筒，所述笔筒的顶端面设置有小圆孔和大圆孔，所述笔筒右侧面设置有被连接扣。

优选地，所述收纳盒本体为木质结构，增加结构的稳定性。

优选地，所述抽屉设置有两个，可以存放更多的文件，保护重要文件不沾灰尘。

优选地，所述收纳盒本体左侧面底端处设置有连接扣，所述连接扣内部设置有连接凹槽，所述被连接扣设置在所述连接凹槽内，方便笔筒的拆卸。

优选地，所述小圆孔一共设置有十二个，所述大圆孔设置有一个，可以把笔插在圆孔内便于归纳，需要使用时在拿出来。

本实用新型的有益效果是：本结构在使用的过程中东西存放方便，空间较大可以放更多的文件，同时还可以把办公文具归纳整齐，结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

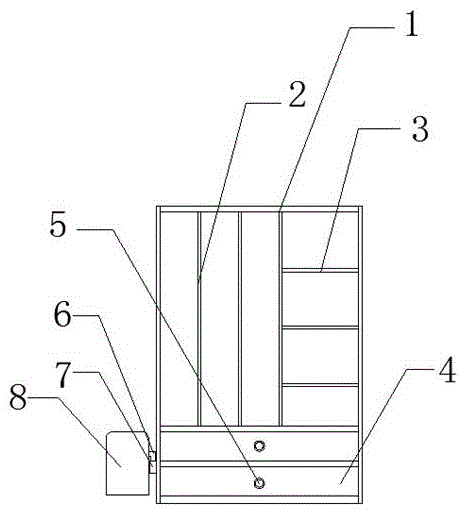

图1为本实用新型的主视图。

图2为本实用新型的俯视图。

图3为本实用新型的左侧视图。

图4为本实用新型连接扣俯视图

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1-图4所示的一种办公用品收纳盒，包括收纳盒本体1，所述收纳盒本体1中间处设置有挡板2，所述挡板2的右侧处设置有阶梯格子3，所述收纳盒本体1的下端处设置有抽屉4，所述抽屉4的中间处设置有抽屉把手5，所述收纳盒本体1左侧面设置有笔筒8，所述笔筒8的顶端面设置有小圆孔9和大圆孔10，所述笔筒8右侧面设置有被连接扣6。

本实用新型中一个较佳的实施例，所述收纳盒本体1为木质结构，增加结构的稳定性。

本实用新型中一个较佳的实施例，所述抽屉4设置有两个，可以存放更多的文件，保护重要文件不沾灰尘。

本实用新型中一个较佳的实施例，所述收纳盒本体1左侧面底端处设置有连接扣7，所述连接扣7内部设置有连接凹槽11，所述被连接扣6设置在所述连接凹槽11内，方便笔筒的拆卸。

本实用新型中一个较佳的实施例，所述小圆孔9一共设置有十二个，所述大圆孔10设置有一个，可以把笔插在圆孔内便于归纳，需要使用时在拿出来。

本实用新型中一个较佳的实施例，本结构可以存放较大的文件夹，阶梯格子处可以摆放小物件和笔记本之类的办公文具，抽屉里可以存放重要文件，方便需要时查找，收纳盒左侧面连接的笔盒是可以拆卸，方便笔盒的清洗。

本实用新型的有益效果是：本结构在使用的过程中东西存放方便，空间较大可以放更多的文件，同时还可以把办公文具归纳整齐，结构较为简单，成本较为低廉，适合推广使用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
