技术领域

本实用新型涉及一种打印用新型墨盒。

背景技术

现代墨盒主要指的是喷墨打印机中用来存储打印墨水，并最终完成打印的部件，但是传统的墨盒在墨盒的存放上需要一个一个整齐的进行排列，不然就会导致最后一个无法放入，非常不方便，若采用大一点的包装，那会导致墨盒会晃动，基于上述问题，需要提供一种可以解决问题的新型墨盒。

实用新型内容

本实用新型所要解决的技术问题是提供一种打印用新型墨盒。

本实用新型是通过以下技术方案来实现的：

一种打印用新型墨盒，包括磨合本体，所述墨盒本体包括墨盒外壳，所述墨盒外壳内侧的中间位置处设置有四个墨汁存储罐，所述墨汁存储罐底面靠近左、右两侧面的位置处设置有固定插杆，位于下一层的所述墨汁存储罐顶面的位置处设置有配合所述固定插杆的固定连接孔，所述墨盒本体顶面的位置处设置有墨盒端盖，所述墨盒端盖底面位于所述墨盒本体左、右两侧的位置处设置有限位板，所述墨盒外壳夹设在所述墨盒端盖和所述限位板之间的位置处。

优选地，所述墨盒本体内底面靠近右侧的位置处设置有支撑垫板，所述支撑垫板为三角形，所述支撑垫板与所述墨盒本体为一体式结构。

优选地，所述墨盒外壳内底面和所述支撑垫板顶面的位置处均设置有配合所述固定插杆的固定插孔。

优选地，所述墨盒外壳前端面靠近左侧面的位置处设置有四个观察孔，所述观察孔与所述墨汁存储罐一一对应。

优选地，所述墨盒外壳右侧面的位置处设置有四个贯穿孔，所述贯穿孔与所述墨汁存储罐一一对应，所述墨汁存储罐右侧面靠近顶部的位置处设置有加料口，所述墨盒外壳内侧面的位置处设置有橡皮塞，所述橡皮塞左侧面的位置处设置有固定板。

优选地，所述墨盒外壳内侧位于所述墨汁存储罐右侧的位置处设置有操作槽。

优选地，所述墨盒端盖底面的中间位置处设置有橡皮垫块。

本实用的工作原理：

首先打开墨盒端盖，然后按照顺序，依次将墨汁存储罐放入墨盒外壳内，并根据固定插杆和固定插孔实现定位，然后盖上墨盒端盖即可，使用的过程中可以通过观察孔来查看内部墨汁的使用情况，当快使用完的情况下，利用加料管顶开橡皮塞，并插入加料口进行加料，加料完毕以后，拔出即可，然后从内侧将橡皮塞复位即可。

本实用新型的有益效果是：该装置利用固定插杆、固定插孔和固定连接孔的配合，使得墨汁存储罐安装的比较牢固，且每个墨汁存储罐均叠放，放置比较简单，且不必考虑是否贴紧的问题，且添加墨汁的时候可以选择取出添加，也可以直接添加，比较方便，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的主视图；

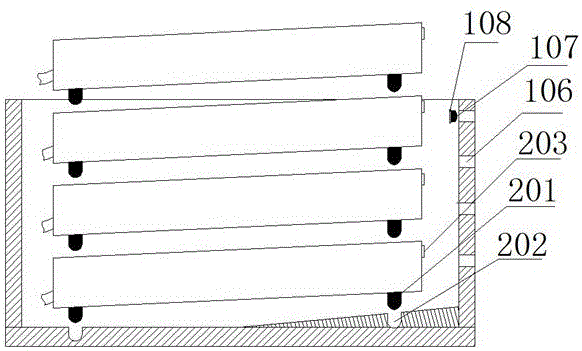

图2为本实用新型的剖视图；

图3为墨汁存储罐的分解图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2和图3所示的一种打印用新型墨盒，包括磨合本体1，所述墨盒本体1包括墨盒外壳101，所述墨盒外壳101内侧的中间位置处设置有四个墨汁存储罐2，所述墨汁存储罐2底面靠近左、右两侧面的位置处设置有固定插杆201，位于下一层的所述墨汁存储罐2顶面的位置处设置有配合所述固定插杆201的固定连接孔（未图示），所述墨盒本体1顶面的位置处设置有墨盒端盖102，所述墨盒端盖102底面位于所述墨盒本体1左、右两侧的位置处设置有限位板103，所述墨盒外壳101夹设在所述墨盒端盖102和所述限位板103之间的位置处。

本实用新型中一个较佳的实施例，所述墨盒本体1内底面靠近右侧的位置处设置有支撑垫板104，所述支撑垫板104为三角形，所述支撑垫板104与所述墨盒本体1为一体式结构。

本实用新型中一个较佳的实施例，所述墨盒外壳101内底面和所述支撑垫板104顶面的位置处均设置有配合所述固定插杆201的固定插孔202。

本实用新型中一个较佳的实施例，所述墨盒外壳101前端面靠近左侧面的位置处设置有四个观察孔105，所述观察孔105与所述墨汁存储罐2一一对应；能实时观察到内部墨汁的存有量。

本实用新型中一个较佳的实施例，所述墨盒外壳101右侧面的位置处设置有四个贯穿孔106，所述贯穿孔106与所述墨汁存储罐2一一对应，所述墨汁存储罐2右侧面靠近顶部的位置处设置有加料口203，所述墨盒外壳101内侧面的位置处设置有橡皮塞107，所述橡皮塞107左侧面的位置处设置有固定板108；可以避免从外侧将橡皮塞取出，导致灰尘的进入。

本实用新型中一个较佳的实施例，所述墨盒外壳101内侧位于所述墨汁存储罐2右侧的位置处设置有操作槽204；方便利用工具将橡皮塞复位。

本实用新型中一个较佳的实施例，所述墨盒端盖102底面的中间位置处设置有橡皮垫块109；能够起到对墨汁存储罐进一步固定的效果。

本实用的工作原理：

首先打开墨盒端盖，然后按照顺序，依次将墨汁存储罐放入墨盒外壳内，并根据固定插杆和固定插孔实现定位，然后盖上墨盒端盖即可，使用的过程中可以通过观察孔来查看内部墨汁的使用情况，当快使用完的情况下，利用加料管顶开橡皮塞，并插入加料口进行加料，加料完毕以后，拔出即可，然后从内侧将橡皮塞复位即可。

本实用新型的有益效果是：该装置利用固定插杆、固定插孔和固定连接孔的配合，使得墨汁存储罐安装的比较牢固，且每个墨汁存储罐均叠放，放置比较简单，且不必考虑是否贴紧的问题，且添加墨汁的时候可以选择取出添加，也可以直接添加，比较方便，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
