技术领域

本实用新型涉及一种杯子，特别是一种茶杯。

背景技术

茶杯是一种常用的生活用具，其主要的功能是进行泡茶和盛放茶水，现有的茶杯一般情况下都不带有盛放茶叶的容器，因而在泡茶的时候，还需要另行寻找茶叶盒，找到茶叶盒之后，从茶叶盒中取出茶叶并放入茶杯中，用热水进行冲泡即可，但是有时候，尤其是在外出旅行的时候，由于茶叶盒和茶杯分离，因而容易将茶叶盒遗忘，导致无法泡茶，很不方便。

另外，尽管现在市场上也出现了一些具有存储茶叶功能的茶杯，但是也仅仅是在杯盖或者杯体另行设置一个茶叶盒，这些茶叶盒突兀于茶杯或杯盖上，不能很好的与茶杯结合成一体，因而很不协调，也不美观。

发明内容

本实用新型要解决的问题是：提供一种结构简单、外形美观且功能多样的茶杯。

为了解决上述问题，本实用新型的茶杯，包括杯体、杯盖和杯座，所述杯体的侧壁上固定有一个把手，所述杯体的底部设有一个凹腔，所述杯座上固定有一个储茶筒，所述储茶筒的顶端设有开口，所述开口内塞入有一个橡皮塞，所述储茶筒和橡皮塞插入于凹腔中，所述杯座固定在杯体的底部，所述杯体与杯座之间的连接方式为可拆卸式连接，所述杯体和储茶筒均由玻璃或透明塑料制成，所述杯盖内设有电池，所述杯盖的外壁上嵌入有若干个LED灯，所述杯盖的顶面上设有一个开关按钮，LED灯并联后与电池和开关按钮相串联。

为了便于控制储茶筒中的茶叶倒出速度，本实用新型的茶杯，所述储茶筒的顶面为一斜面，所述斜面与水平面的夹角为30-45°。

为了便于携带整个茶杯，本实用新型的茶杯，所述杯体上铰接有一个提手。

为了便于拆装杯座，本实用新型的茶杯，所述杯体与杯座之间的连接方式为螺纹连接或卡接。

本实用新型取得的有益效果是：(1)结构简单；(2)平时的时候，将茶叶存储于储茶筒中，塞好橡皮塞，然后将储茶筒和橡皮塞插入凹腔中，再将杯座固定在杯体的底部，当需要泡茶的时候，首先将杯座从杯体上取下，然后拔下橡皮塞，往杯体中倒入适量的茶叶，之后将橡皮塞塞入到储茶筒中，再次将储茶筒和橡皮塞插入于凹腔中，并将杯座固定在杯体上，最后将热水倒入杯体中泡茶即可，由于凹腔设于杯体的底部，而储茶筒插入于凹腔中，与现有的茶杯相比，储茶筒能与杯体很好的结合在一起，不突兀于杯体之外，故此，与杯体的协调性好，外形美观；(3)晚上的时候，按下开关按钮，LED灯就会发光，从而提供良好的照明条件，可替代台灯使用，非常方便；(4)储茶筒的顶面为一斜面，斜面与水平面的夹角为30-45°，因而在倒出茶叶的时候，便于控制茶叶的倒出速度和倒出量；(5)杯体和储茶筒均由玻璃或透明塑料制成，因而便于实时查看储茶筒内的茶叶量，当茶叶的储存量较少的时候，便于及时补充；(6)杯体上铰接有一个提手，因而便于携带整个茶杯；(7)杯体与杯座之间的连接方式为螺纹连接或卡接，因而便于拆装杯座。

附图说明

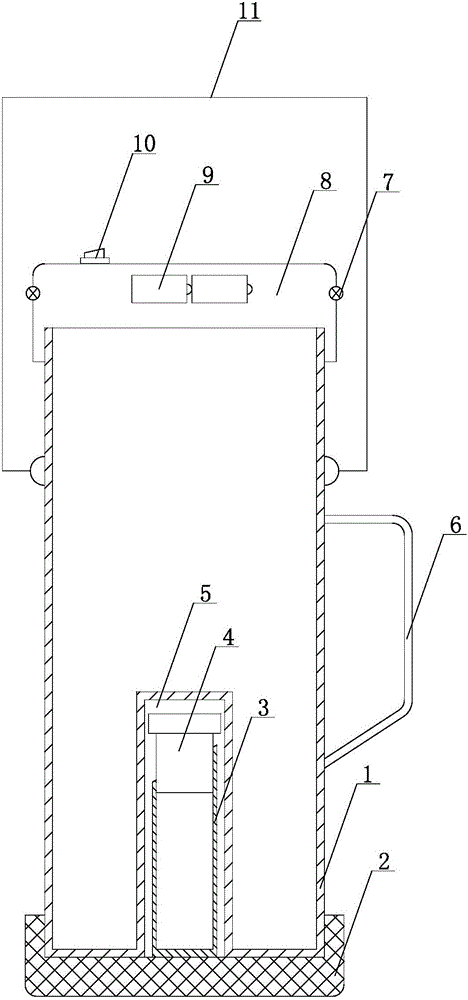

图1是本实用新型的结构示意图。

图2是杯座、储茶筒和橡皮塞的结构示意图。

图中：1、杯体，2、杯座，3、储茶筒，4、橡皮塞，5、凹腔，6、把手，

7、LED灯，8、杯盖，9、电池，10、开关按钮，11、提手。

具体实施方式

如图1和图2所示，本实用新型的茶杯，包括杯体1、杯盖8和杯座2，所述杯体1的侧壁上固定有一个把手6，所述杯体1的底部设有一个凹腔5，所述杯座2上固定有一个储茶筒3，所述储茶筒3的顶端设有开口，所述开口内塞入有一个橡皮塞4，所述储茶筒3和橡皮塞4插入于凹腔5中，所述杯座2固定在杯体1的底部，所述杯体1与杯座2之间的连接方式为可拆卸式连接，所述杯体1和储茶筒3均由玻璃或透明塑料制成，所述杯盖8内设有电池9，所述杯盖8的外壁上嵌入有若干个LED灯7，所述杯盖8的顶面上设有一个开关按钮10，LED灯7并联后与电池9和开关按钮10相串联；所述储茶筒3的顶面为一斜面，所述斜面与水平面的夹角为30-45°；所述杯体1上铰接有一个提手11；所述杯体1与杯座2之间的连接方式为螺纹连接或卡接。

本实用新型的茶杯，结构简单，平时的时候，将茶叶存储于储茶筒3中，塞好橡皮塞4，然后将储茶筒3和橡皮塞4插入凹腔5中，再将杯座2固定在杯体1的底部，当需要泡茶的时候，首先将杯座2从杯体1上取下，然后拔下橡皮塞4，往杯体1中倒入适量的茶叶，之后将橡皮塞4塞入储茶筒3中，再次将储茶筒3和橡皮塞4插入于凹腔5中，并将杯座2固定在杯体1上，最后将热水倒入杯体1中泡茶即可，由于凹腔5设于杯体1的底部，而储茶筒3插入于凹腔5中，与现有的茶杯相比，储茶筒3能与杯体1很好的结合在一起，不突兀于杯体1之外，故此，与杯体1的协调性好，外形美观。

晚上的时候，按下开关按钮10，LED灯7就会发光，从而提供良好的照明条件，可替代台灯使用，非常方便。

本实用新型的茶杯，储茶筒3的顶面为一斜面，斜面与水平面的夹角为30-45°，因而在倒出茶叶的时候，便于控制茶叶的倒出速度和倒出量。

本实用新型的茶杯，杯体1和储茶筒3均由玻璃或透明塑料制成，因而便于实时查看储茶筒3内的茶叶量，当茶叶的储存量较少的时候，便于及时补充。

本实用新型的茶杯，杯体1上铰接有一个提手11，因而便于携带整个茶杯。

本实用新型的茶杯，杯体1与杯座2之间的连接方式为螺纹连接或卡接，因而便于拆装杯座2。
