技术领域

本实用新型涉及防打翻烟灰缸领域，特别是一种防打翻烟灰缸。

背景技术

烟灰缸是盛烟灰、烟蒂的工具，产生于19世纪末。纸烟问世后，烟灰、烟蒂随地弹扔有碍卫生，烟灰缸也就随之产生。

生活中常见的烟灰缸仅仅具备盛装烟灰和烟蒂的功能，然而平时吸烟人群弹烟灰的时候最主要的是防止烟灰缸打翻，打翻的烟灰缸清理起来很是麻烦，而且普通的烟灰缸遇风将挂起烟灰，很不卫生。为了改善这一状况，设计一种防打翻烟灰缸是很有必要的。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种防打翻烟灰缸。

实现上述目的本实用新型的技术方案为，一种防打翻烟灰缸，包括圆形底座,所述圆形底座上表面设有圆形烟灰缸，所述圆形烟灰缸上表面设有圆形密封盖，所述圆形烟灰缸侧表面上端设有多个矩形限位块，所述圆形密封盖侧表面设有与多个矩形限位块相匹配的多个摆动卡扣，所述圆形密封盖下表面设有与圆形烟灰缸上表面相匹配的密封圈，所述圆形密封盖上表面中心处开有一号圆形开口，所述圆形密封盖上表面且位于一号圆形开口一旁设有转动轴承，所述转动轴承内嵌装有竖直转轴，所述竖直转轴上设有与一号圆形开口大小相匹配的圆形转动板，所述圆形转动板下表面设有与一号圆形开口大小相匹配的圆形密封垫，所述圆形转动板上表面设有圆形凸起，所述圆形密封盖上表面边缘处设有多个矩形块，所述多个矩形块中的每个矩形块上表面均开有条形通槽。

所述圆形底座内设有加重块。

所述圆形底座下表面设有防滑垫。

所述多个矩形限位块的数量为3-6个，所述多个摆动卡扣的数量与多个矩形限位块的数量相同。

所述多个矩形块的数量为2-6个。

利用本实用新型的技术方案制作的一种防打翻烟灰缸，本装置具有不易被打翻的优点，而且本装置能够盛装少量清水，防止烟灰被风吹散，且具备一定密封性，使清水不易撒出，而且清理方便。

附图说明

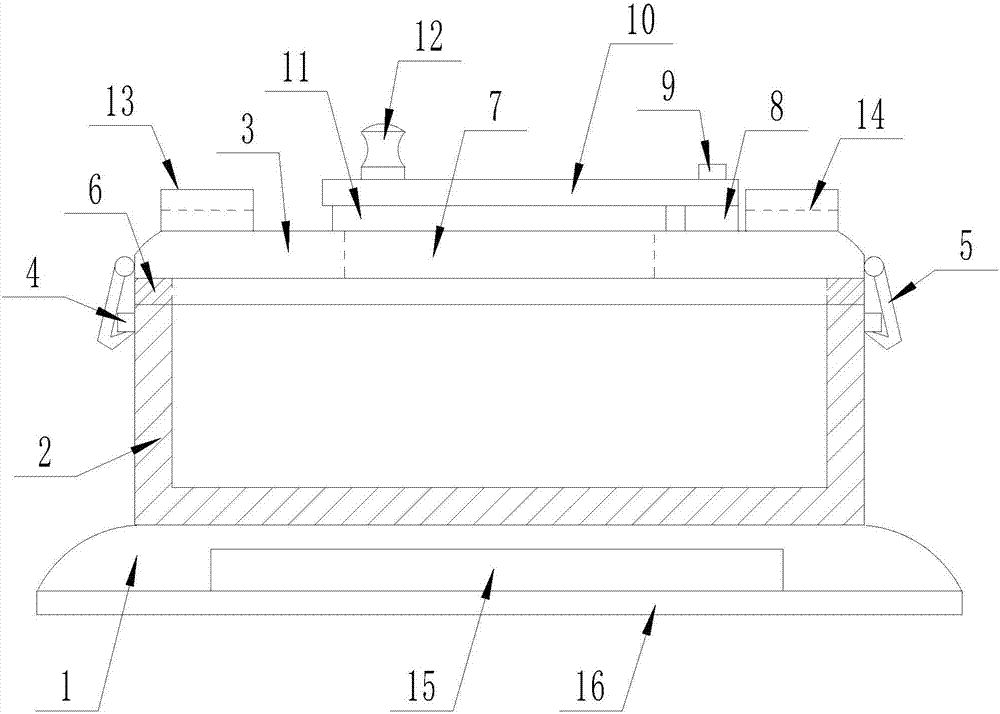

图1是本实用新型所述一种防打翻烟灰缸的结构示意图；

图2是本实用新型所述一种防打翻烟灰缸的俯视图；

图中，1、圆形底座；2、圆形烟灰缸；3、圆形密封盖；4、矩形限位块；5、摆动卡扣；6、密封圈；7、一号圆形开口；8、转动轴承；9、竖直转轴；10、圆形转动板；11、圆形密封垫；12、圆形凸起；13、矩形块；14、条形通槽；15、加重块；16、防滑垫。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种防打翻烟灰缸，包括圆形底座1,所述圆形底座1上表面设有圆形烟灰缸2，所述圆形烟灰缸2上表面设有圆形密封盖3，所述圆形烟灰缸2侧表面上端设有多个矩形限位块4，所述圆形密封盖3侧表面设有与多个矩形限位块4相匹配的多个摆动卡扣5，所述圆形密封盖3下表面设有与圆形烟灰缸2上表面相匹配的密封圈6，所述圆形密封盖3上表面中心处开有一号圆形开口7，所述圆形密封盖3上表面且位于一号圆形开口7一旁设有转动轴承8，所述转动轴承8内嵌装有竖直转轴9，所述竖直转轴9上设有与一号圆形开口7大小相匹配的圆形转动板10，所述圆形转动板10下表面设有与一号圆形开口7大小相匹配的圆形密封垫11，所述圆形转动板10上表面设有圆形凸起12，所述圆形密封盖3上表面边缘处设有多个矩形块13，所述多个矩形块13中的每个矩形块13上表面均开有条形通槽14；所述圆形底座1内设有加重块15；所述圆形底座1下表面设有防滑垫16；所述多个矩形限位块4的数量为3-6个，所述多个摆动卡扣5的数量与多个矩形限位块4的数量相同；所述多个矩形块13的数量为2-6个。

本实施方案的特点为，在使用本装置的过程中，首先摆动圆形密封盖3上的摆动卡扣5，并取下圆形密封盖3，向圆形烟灰缸2内注入适量的清水，防止烟灰被风吹散，还能使落入圆形烟灰缸2内的烟头瞬间熄火。随后再利用摆动卡扣5扣住矩形限位块4,来锁定圆形密封盖3。其中密封圈6起到密封作用，防止漏水。想要弹烟灰的时候，利用圆形凸起12转动圆形转动板10，自一号圆形开口7向圆形烟灰缸2内弹烟灰。其中圆形转动板10利用转动轴承8和竖直转轴9进行自由转动，其中圆形密封垫11起到密封一号圆形开口7的作用，同样防止漏水，本装置具有不易被打翻的优点，而且本装置能够盛装少量清水，防止烟灰被风吹散，且具备一定密封性，使清水不易撒出，而且清理方便。

在本实施方案中，在使用本装置的过程中，首先摆动圆形密封盖3上的摆动卡扣5，并取下圆形密封盖3，向圆形烟灰缸2内注入适量的清水，防止烟灰被风吹散，还能使落入圆形烟灰缸2内的烟头瞬间熄火。随后再利用摆动卡扣5扣住矩形限位块4,来锁定圆形密封盖3。其中密封圈6起到密封作用，防止漏水。想要弹烟灰的时候，利用圆形凸起12转动圆形转动板10，自一号圆形开口7向圆形烟灰缸2内弹烟灰。其中圆形转动板10利用转动轴承8和竖直转轴9进行自由转动，其中圆形密封垫11起到密封一号圆形开口7的作用，同样防止漏水。利用设有条形通槽14的矩形块13临时放置烟。其中加重块15起到加重装置的作用，防止装置被打翻。防滑垫16起到防滑作用。

实施例2：圆形凸起12替换成矩形块同样能达到带动圆形转动板10进行转动的效果，其它结构与实施例1相同。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
