技术领域

本实用新型涉及一种打印用新型结构碳粉盒。

背景技术

墨粉盒是激光打印上硒鼓里面加粉装置,传统的碳粉盒在对碳粉进行导出的时候会出现输出量不够的情况，从而导致打印效果的不好，基于上述问题，需要提供一种可以解决问题的打印用新型结构碳粉盒。

实用新型内容

本实用新型所要解决的技术问题是提供一种打印用新型结构碳粉盒。

本实用新型是通过以下技术方案来实现的：

一种打印用新型结构碳粉盒，包括碳粉盒本体，所述碳粉盒本体顶面的位置处设置有碳粉盒端盖，所述碳粉盒本体左侧面靠近顶部的位置处设置有进料口，所述碳粉盒本体内侧靠近底面的位置处设置有螺旋杆，所述螺旋杆表面的位置处设置有螺旋推进片，所述螺旋推进片向右侧推进，所述碳粉盒本体右侧面的位置处设置有出料口，所述出料口外侧的位置处设置有出料管。

优选地，所述螺旋杆右侧面贯穿酥松碳粉盒本体，所述螺旋杆右侧面的位置处设置有连接齿轮，所述螺旋杆表面位于所述连接齿轮右侧面的位置处设置有固定螺母，所述固定螺母和所述连接齿轮之间的位置处设置有防滑垫片。

优选地，所述出料管左侧的位置处设置有连接管，所述碳粉盒本体右侧面的位置处设置有连接螺纹管，所述连接管套设在所述连接螺纹管上。

优选地，所述出料管右侧面的位置处设置有减震环。

优选地，所述出料管内侧的中间位置处设置有密封塞，所述出料管内侧的位置处设置有碳粉通道，所述出料管内侧面的位置处设置有贯穿孔，所述贯穿孔与所述碳粉通道相连接。

优选地，所述出料管内侧的中间位置处设置有固定块，所述固定块位于所述密封塞的左侧，所述固定块内侧设置有复位弹簧。

优选地，所述密封塞表面靠近右侧面的位置处设置有密封层。

本实用新型的工作原理：

首先通过进料口将碳粉加入，然后将碳粉盒本体连接在设备上，使得出料管连接在取料端，同时连接齿轮与设备的驱动进行连接，当工作的时候，驱动带动连接齿轮转动，从而带动螺旋杆转动，使得碳粉慢慢的向出料口位置移动，然后通过出料管将碳粉送入设备中，其中密封塞的作用是当不连接的情况下，实现密封，连接在设备上的情况下，会将密封塞顶开，取下碳粉盒本体以后，密封塞因为复位弹簧的作用进行复位。

本实用新型的有益效果是：本装置在使用的过程中，利用螺旋杆能够将碳粉足量的推送至出料口，同时在出料管的位置处设置有密封塞，能够保证在不使用的情况下，碳粉不会洒漏出来，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的主视图；

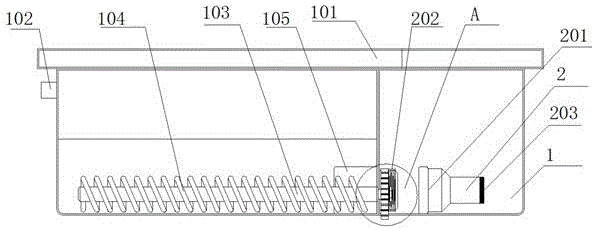

图2为本实用新型的剖视图；

图3为出料管的局部剖视图；

图4为A处的放大图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2、图3和图4所示的一种打印用新型结构碳粉盒，包括碳粉盒本体1，所述碳粉盒本体1顶面的位置处设置有碳粉盒端盖101，所述碳粉盒本体1左侧面靠近顶部的位置处设置有进料口102，所述碳粉盒本体1内侧靠近底面的位置处设置有螺旋杆103，所述螺旋杆103表面的位置处设置有螺旋推进片104，所述螺旋推进片104向右侧推进，所述碳粉盒本体1右侧面的位置处设置有出料口105，所述出料口105外侧的位置处设置有出料管2。

本实用新型中一个较佳的实施例，所述螺旋杆103右侧面贯穿酥松碳粉盒本体1，所述螺旋杆103右侧面的位置处设置有连接齿轮106，所述螺旋杆103表面位于所述连接齿轮106右侧面的位置处设置有固定螺母107，所述固定螺母107和所述连接齿轮106之间的位置处设置有防滑垫片108。

本实用新型中一个较佳的实施例，所述出料管2左侧的位置处设置有连接管201，所述碳粉盒本体1右侧面的位置处设置有连接螺纹管202，所述连接管201套设在所述连接螺纹管202上。

本实用新型中一个较佳的实施例，所述出料管2右侧面的位置处设置有减震环203。

本实用新型中一个较佳的实施例，所述出料管2内侧的中间位置处设置有密封塞204，所述出料管2内侧的位置处设置有碳粉通道205，所述出料管2内侧面的位置处设置有贯穿孔206，所述贯穿孔206与所述碳粉通道205相连接。

本实用新型中一个较佳的实施例，所述出料管2内侧的中间位置处设置有固定块207，所述固定块207位于所述密封塞204的左侧，所述固定块207内侧设置有复位弹簧208。

本实用新型中一个较佳的实施例，所述密封塞204表面靠近右侧面的位置处设置有密封层209。

本实用新型的工作原理：

首先通过进料口将碳粉加入，然后将碳粉盒本体连接在设备上，使得出料管连接在取料端，同时连接齿轮与设备的驱动进行连接，当工作的时候，驱动带动连接齿轮转动，从而带动螺旋杆转动，使得碳粉慢慢的向出料口位置移动，然后通过出料管将碳粉送入设备中，其中密封塞的作用是当不连接的情况下，实现密封，连接在设备上的情况下，会将密封塞顶开，取下碳粉盒本体以后，密封塞因为复位弹簧的作用进行复位。

本实用新型的有益效果是：本装置在使用的过程中，利用螺旋杆能够将碳粉足量的推送至出料口，同时在出料管的位置处设置有密封塞，能够保证在不使用的情况下，碳粉不会洒漏出来，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
