技术领域

本实用新型涉及一种打印用墨盒注墨装置。

背景技术

现代墨盒主要指的是喷墨打印机中用来存储打印墨水，并最终完成打印的部件，但是墨水由于是液态的，且浓度较高，若在加墨的过程中，一不小心就会溅在身上或者衣服上，难以清洗，基于上述问题，需要提供一种可以解决问题的墨盒注墨装置。

实用新型内容

本实用新型所要解决的技术问题是提供一种打印用墨盒注墨装置。

本实用新型是通过以下技术方案来实现的：

一种打印用墨盒注墨装置，包括注墨装置本体，所述注墨装置本体包括墨汁存储罐，所述墨汁存储罐为橡胶材质，所述墨汁存储罐底面的中间位置处设置有墨汁加料管，所述墨汁存储罐表面靠近顶部的位置处设置有操作挤压环，所述操作挤压环表面的位置处设置有两个以上的防滑点。

优选地，所述墨汁存储罐底面的中间位置处设置有第一罐体，所述墨汁加料管设置在所述第一罐体的底面上。

优选地，所述第一罐体底面的中间位置处设置有螺纹连接杆，所述墨汁加料管顶面的中间位置处设置有配合所述螺纹连接杆的螺纹连接槽，所述螺纹连接槽内侧的位置处设置有密封圈。

优选地，所述墨汁加料管表面靠近顶部的位置处设置有延伸密封圈，所述延伸密封圈套设在所述墨汁加料管表面上。

优选地，所述墨汁存储罐表面靠近顶部的位置处设置有延伸环板，所述延伸环板顶面向内侧倾斜，所述延伸环板最内侧与所述墨汁存储罐的顶面齐平设置。

优选地，所述第一罐体和所述墨汁存储罐前端面的位置处均设置有观察条，所述观察条均设置在靠近底部的位置处。

本实用新型的工作原理：

首先将需要添加的墨汁放入墨汁存储罐内侧，然后将墨汁加料管插入对应颜色的墨盒中，然后手通过操作挤压环对内部实现挤压，将墨汁注入到墨盒中，重复以上操作即可完成加墨，同时该装置采用的是橡胶，不怕墨汁渗漏的风险，在墨汁加料管与墨盒接触的过程中，延伸密封圈一部分会夹在墨汁加料管和墨盒之间，一部分会在墨盒的顶部，实现充分的密封。

本实用新型的有益效果是：本装置利用了橡胶材质的墨汁存储罐配合操作挤压环，能够轻松的将内部的墨汁注入到墨盒内，同时保证手、衣物等部位不沾到墨汁，同时该装置底部设置有一个活动的墨汁加料管，一方面能够根据墨盒加料口的大小旋转，另一方面可以进行拆卸以后清洗，能够洗的更加彻底，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

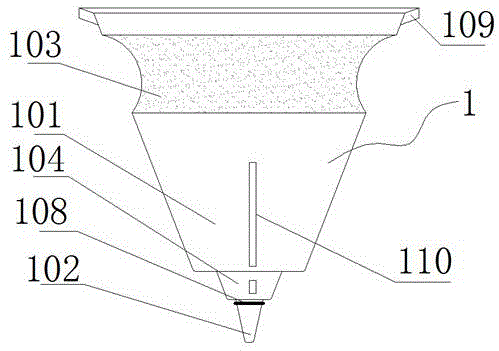

图1为本实用新型的主视图；

图2为墨汁加料管的剖视连接图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1和图2所示的一种打印用墨盒注墨装置，包括注墨装置本体1，所述注墨装置本体1包括墨汁存储罐101，所述墨汁存储罐101为橡胶材质，所述墨汁存储罐101底面的中间位置处设置有墨汁加料管102，所述墨汁存储罐101表面靠近顶部的位置处设置有操作挤压环103，所述操作挤压环103表面的位置处设置有两个以上的防滑点。

本实用新型中一个较佳的实施例，所述墨汁存储罐101底面的中间位置处设置有第一罐体104，所述墨汁加料管102设置在所述第一罐体104的底面上；使得底部的墨汁能够聚拢。

本实用新型中一个较佳的实施例，所述第一罐体104底面的中间位置处设置有螺纹连接杆105，所述墨汁加料管102顶面的中间位置处设置有配合所述螺纹连接杆105的螺纹连接槽106，所述螺纹连接槽106内侧的位置处设置有密封圈107。

本实用新型中一个较佳的实施例，所述墨汁加料管102表面靠近顶部的位置处设置有延伸密封圈108，所述延伸密封圈108套设在所述墨汁加料管102表面上。

本实用新型中一个较佳的实施例，所述墨汁存储罐101表面靠近顶部的位置处设置有延伸环板109，所述延伸环板109顶面向内侧倾斜，所述延伸环板109最内侧与所述墨汁存储罐101的顶面齐平设置；能够增加面积，从而避免墨汁露出。

本实用新型中一个较佳的实施例，所述第一罐体104和所述墨汁存储罐101前端面的位置处均设置有观察条110，所述观察条110均设置在靠近底部的位置处；能够实时的观察内部的存量。

本实用新型的工作原理：

首先将需要添加的墨汁放入墨汁存储罐内侧，然后将墨汁加料管插入对应颜色的墨盒中，然后手通过操作挤压环对内部实现挤压，将墨汁注入到墨盒中，重复以上操作即可完成加墨，同时该装置采用的是橡胶，不怕墨汁渗漏的风险，在墨汁加料管与墨盒接触的过程中，延伸密封圈一部分会夹在墨汁加料管和墨盒之间，一部分会在墨盒的顶部，实现充分的密封。

本实用新型的有益效果是：本装置利用了橡胶材质的墨汁存储罐配合操作挤压环，能够轻松的将内部的墨汁注入到墨盒内，同时保证手、衣物等部位不沾到墨汁，同时该装置底部设置有一个活动的墨汁加料管，一方面能够根据墨盒加料口的大小旋转，另一方面可以进行拆卸以后清洗，能够洗的更加彻底，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
