技术领域

本实用新型涉及一种打印用硒鼓粉仓。

背景技术

硒鼓，也称为感光鼓，一般由铝制成的基本基材，以及基材上涂上的感光材料所组成，硒鼓不仅决定了打印质量的好坏，还决定了使用者在使用过程中需要花费的金钱多少，但是传统的硒鼓在安装的过程中，由于密封不好，会导致粉泄漏，同时硒鼓结构复杂，组装比较麻烦，基于上述问题，需要提供一种可以解决问题的硒鼓粉仓。

实用新型内容

本实用新型所要解决的技术问题是提供一种打印用硒鼓粉仓。

本实用新型是通过以下技术方案来实现的：

一种打印用硒鼓粉仓，包括硒鼓粉仓本体，所述硒鼓粉仓本体包括粉仓和粉仓端盖，所述粉仓端盖四个边角的位置处设置有连接卡杆，所述连接卡杆设置在所述粉仓的外表面上，所述粉仓底面的位置处设置有延伸块，所述延伸块内侧的位置处设置有移动卡条，所述连接卡杆表面靠近底部的位置处设置有配合所述移动卡条的贯穿卡孔，两根所述移动卡条之间的位置处设置有伸缩顶块。

优选地，所述伸缩顶块底面的位置处设置有限位板，所述限位板底面的中间位置处设置有调节螺丝，所述调节螺丝竖向贯穿所述延伸块。

优选地，所述粉仓端盖底面外圈的位置处设置有固定条，所述粉仓设置在所述固定条内侧。

优选地，所述延伸块内顶面靠近外侧的位置处设置有限位块，所述移动卡条顶面的位置处设置有配合所述限位块的限位板。

优选地，所述移动卡条外端面的位置处设置有凸杆，所述移动卡条底面位于所述凸杆内侧的位置处设置有倾斜面。

优选地，所述移动卡条内侧面靠近底部的位置处设置有配合所述伸缩顶块的导坡。

本实用新型的工作原理：

当需要对粉仓内进行操作的情况下，首先利用利用调节螺丝将伸缩顶块的位置下移，接着利用连接卡杆的韧性，将移动卡条往内侧顶，使其脱离移动卡条的控制，然后可以将粉仓端盖取下，对粉仓内部进行操作即可，操作完毕以后，合上粉仓端盖，然后利用调节螺丝将伸缩顶块上移，从而带动移动卡条外移，直到插入贯穿卡孔内实现固定，同时粉仓端盖的固定条能实现密封的效果。

本实用新型的有益效果是：该装置通过连接卡杆和移动卡条进行配合，从而实现粉仓的打开和闭合，方便操作，同时安装的牢固，同时设置有限位块和限位板的配合，避免了在操作过程中，移动卡条脱落或者移动距离过长等情况的发生，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的主视图；

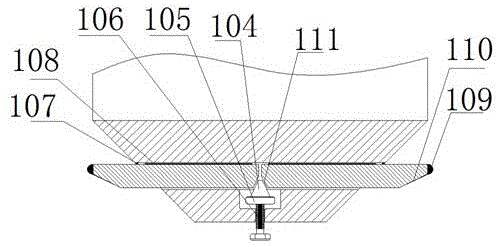

图2为粉仓的剖视图；

图3为粉仓的俯视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2和图3所示的一种打印用硒鼓粉仓，包括硒鼓粉仓本体1，所述硒鼓粉仓本体1包括粉仓101和粉仓端盖2，所述粉仓端盖2四个边角的位置处设置有连接卡杆201，所述连接卡杆201设置在所述粉仓101的外表面上，所述粉仓101底面的位置处设置有延伸块102，所述延伸块102内侧的位置处设置有移动卡条103，所述连接卡杆201表面靠近底部的位置处设置有配合所述移动卡条103的贯穿卡孔202，两根所述移动卡条103之间的位置处设置有伸缩顶块104。

本实用新型中一个较佳的实施例，所述伸缩顶块104底面的位置处设置有限位板105，所述限位板105底面的中间位置处设置有调节螺丝106，所述调节螺丝106竖向贯穿所述延伸块102。

本实用新型中一个较佳的实施例，所述粉仓端盖2底面外圈的位置处设置有固定条203，所述粉仓101设置在所述固定条203内侧；增加了整体的密封性，能有效的防止灰尘的进入，和碳粉的跑出。

本实用新型中一个较佳的实施例，所述延伸块102内顶面靠近外侧的位置处设置有限位块107，所述移动卡条103顶面的位置处设置有配合所述限位块107的限位板108。

本实用新型中一个较佳的实施例，所述移动卡条103外端面的位置处设置有凸杆109，所述移动卡条103底面位于所述凸杆109内侧的位置处设置有倾斜面110；避免发现边角相抵的情况，导致无法移动，同时凸杆一定程度上起到了限位的效果。

本实用新型中一个较佳的实施例，所述移动卡条103内侧面靠近底部的位置处设置有配合所述伸缩顶块104的导坡111；使得伸缩顶块向上移动更加方便，不会发现边角相抵的情况，导致无法移动。

本实用新型的工作原理：

当需要对粉仓内进行操作的情况下，首先利用利用调节螺丝将伸缩顶块的位置下移，接着利用连接卡杆的韧性，将移动卡条往内侧顶，使其脱离移动卡条的控制，然后可以将粉仓端盖取下，对粉仓内部进行操作即可，操作完毕以后，合上粉仓端盖，然后利用调节螺丝将伸缩顶块上移，从而带动移动卡条外移，直到插入贯穿卡孔内实现固定，同时粉仓端盖的固定条能实现密封的效果。

本实用新型的有益效果是：该装置通过连接卡杆和移动卡条进行配合，从而实现粉仓的打开和闭合，方便操作，同时安装的牢固，同时设置有限位块和限位板的配合，避免了在操作过程中，移动卡条脱落或者移动距离过长等情况的发生，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
