技术领域

本实用新型涉及一种打印用高转化率碳粉盒。

背景技术

墨粉盒是激光打印上硒鼓里面加粉装置，但是传统的碳粉盒结构比较简单，当使用的差不多以后，对于吸附于底部的那一层碳粉无法充分利用，从而导致资源的浪费，基于上述问题，需要提供一种可以解决问题的高转化率碳粉盒。

实用新型内容

本实用新型所要解决的技术问题是提供一种打印用高转化率碳粉盒。

本实用新型是通过以下技术方案来实现的：

一种打印用高转化率碳粉盒，包括碳粉盒本体，所述碳粉盒本体顶面的位置处设置有碳粉盒端盖，所述碳粉盒端盖顶面靠近右侧的位置处设置有进料口，所述碳粉盒本体内侧的位置处设置有碳粉存储腔，所述碳粉盒本体左侧面靠近底部的位置处设置有出料口，所述碳粉盒本体内侧的右侧位置处设置有滑动推板，所述滑动推板有侧面靠近底部的位置处设置有操作推杆。

优选地，所述滑动推板右侧面靠近底部的位置处设置有固定块，所述固定块与所述滑动推板为一体式结构，所述碳粉盒本体右侧面的位置处设置有配合所述固定块的贯穿孔，所述固定块延伸至所述碳粉盒本体的外侧，所述固定块左侧面的位置处设置有配合所述操作推杆的连接孔，所述操作推杆左侧面的位置处设置有螺纹连接杆，所述操作推杆右侧面的位置处设置有操作板。

优选地，所述操作板的直径大于所述贯穿孔的直径。

优选地，所述碳粉盒本体右侧面的位置处设置有配合所述固定块的固定环，所述固定环与所述碳粉盒本体为一体式结构，所述固定环顶面的中间位置处设置有卡杆，所述固定块顶面的位置处设置有配合所述卡杆的卡孔，所述卡杆的顶面位置处设置有限位板。

优选地，所述操作推杆表面的位置处设置有刻度尺。

优选地，所述滑动推板左侧面的位置处设置有密封橡胶垫。

本实用新型的工作原理：

在正常工作的情况下不需要做任何处理，当打印效果不好或者过淡的情况下，就代表内侧的碳粉剩余不多，这个情况下，只需取出碳粉盒本体，然后安装上操作推杆，使得滑动推板像左侧移动，由于滑动推板和碳粉盒本体内侧为密封状态，所以在推动的过程中，位于碳粉盒本体底面的碳粉会随移动，慢慢的集中起来，然后将集中的碳粉再次使用，从而达到充分利用的目的。

本实用新型的有益效果是：该装置在使用的时候，可以利用滑动推板对位于底部的碳粉进行有效的收集，同时在正常加粉的情况下，滑动推板位于进料口的右侧，完全不会影响加粉，位于最右侧的情况下还有卡杆的固定，确保滑动推板不会移动，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的主视图；

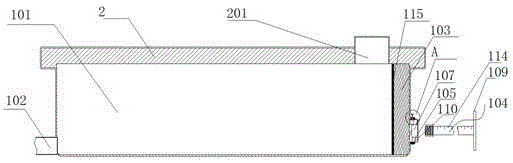

图2为本实用新型的剖视图；

图3为本实用新型的状态图；

图4为A处的放大图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2、图3和图4所示的一种打印用高转化率碳粉盒，包括碳粉盒本体1，所述碳粉盒本体1顶面的位置处设置有碳粉盒端盖2，所述碳粉盒端盖2顶面靠近右侧的位置处设置有进料口201，所述碳粉盒本体1内侧的位置处设置有碳粉存储腔101，所述碳粉盒本体1左侧面靠近底部的位置处设置有出料口102，所述碳粉盒本体1内侧的右侧位置处设置有滑动推板103，所述滑动推板103有侧面靠近底部的位置处设置有操作推杆104。

本实用新型中一个较佳的实施例，所述滑动推板103右侧面靠近底部的位置处设置有固定块105，所述固定块105与所述滑动推板103为一体式结构，所述碳粉盒本体1右侧面的位置处设置有配合所述固定块105的贯穿孔106，所述固定块105延伸至所述碳粉盒本体1的外侧，所述固定块105左侧面的位置处设置有配合所述操作推杆104的连接孔107，所述操作推杆104左侧面的位置处设置有螺纹连接杆108，所述操作推杆104右侧面的位置处设置有操作板109。

本实用新型中一个较佳的实施例，所述操作板109的直径大于所述贯穿孔106的直径。

本实用新型中一个较佳的实施例，所述碳粉盒本体1右侧面的位置处设置有配合所述固定块105的固定环110，所述固定环110与所述碳粉盒本体1为一体式结构，所述固定环110顶面的中间位置处设置有卡杆111，所述固定块105顶面的位置处设置有配合所述卡杆111的卡孔112，所述卡杆111的顶面位置处设置有限位板113。

本实用新型中一个较佳的实施例，所述操作推杆104表面的位置处设置有刻度尺114。

本实用新型中一个较佳的实施例，所述滑动推板103左侧面的位置处设置有密封橡胶垫115。

本实用新型的工作原理：

在正常工作的情况下不需要做任何处理，当打印效果不好或者过淡的情况下，就代表内侧的碳粉剩余不多，这个情况下，只需取出碳粉盒本体，然后安装上操作推杆，使得滑动推板像左侧移动，由于滑动推板和碳粉盒本体内侧为密封状态，所以在推动的过程中，位于碳粉盒本体底面的碳粉会随移动，慢慢的集中起来，然后将集中的碳粉再次使用，从而达到充分利用的目的。

本实用新型的有益效果是：该装置在使用的时候，可以利用滑动推板对位于底部的碳粉进行有效的收集，同时在正常加粉的情况下，滑动推板位于进料口的右侧，完全不会影响加粉，位于最右侧的情况下还有卡杆的固定，确保滑动推板不会移动，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
