技术领域

本实用新型涉及一种打印机用新型结构碳粉盒。

背景技术

碳粉盒是打印机不可缺少的一部分，用来加入碳粉。碳粉盒需要经常拆卸下来加碳粉。

现有的碳粉盒价格较高，结构强度不高，且经常需要将碳粉盒拆卸下来来进行加碳粉。这个过程中，容易因为操作不慎而使得碳粉盒擦伤，在加碳粉的过程中，没有对碳粉盒进行保护，容易使得碳粉受损。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的打印机用新型结构碳粉盒。

本实用新型是通过以下技术方案来实现的：一种打印机用新型结构碳粉盒，包括一总体结构呈长方体结构的盒体，还包括设置在盒体上的保护装置，所述保护装置包括设置在盒体左右两侧的保护块，保护块远离盒体的一侧设有一凹槽，凹槽的槽底粘接固定一个以上的弹性件，弹性件连接一保护板，保护板凸出于保护块；保护板远离盒体的一侧的中心形成一半圆形结构的凹腔；保护板内设有一空腔，空腔内储存有沙子；保护板上设有一个以上的减重孔；位于凹腔的同一侧的减重孔之间设有一凹部，凹部内粘接固定一根以上的竖向分部的不锈钢制成的支撑杆。

作为优选的技术方案，保护板采用软质橡胶制成，保护板表面粗糙；保护板的长度与盒体两侧的长度相同。

作为优选的技术方案，保护块采用软质硅胶制成，保护块与盒体粘接固定。

作为优选的技术方案，弹性件为不锈钢的减震压缩弹簧。

作为优选的技术方案，位于同一侧的相邻两个减重孔之间的距离相同。

本实用新型的有益效果是：本实用新型结构简单，成本低，能够有效对碳粉盒进行保护，使得碳粉盒不易受损，增加了使用寿命；便于放置碳粉盒，对碳粉盒加料。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

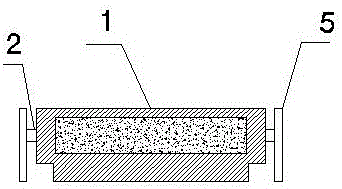

图1为本实用新型的结构图；

图2为本实用新型的保护块与保护板的局部连接结构剖视图；

图3为本实用新型的保护板的剖视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，一种打印机用新型结构碳粉盒，包括一总体结构呈长方体结构的盒体1，盒体上设有加料口，还包括设置在盒体上的保护装置。

本实施例中，如图2所示，保护装置包括设置在盒体左右两侧的保护块2，保护块远离盒体的一侧设有一凹槽3，凹槽的槽底粘接固定一个以上的弹性件，弹性件4连接一保护板5，保护板凸出于保护块，通过保护块和保护板对盒体的左右两侧进行保护。

其中，弹性件为不锈钢的减震压缩弹簧。

其中，保护块采用软质硅胶制成，保护块与盒体粘接固定。

本实施例中，保护板凸出于保护块；保护板远离盒体的一侧的中心形成一半圆形结构的凹腔6，在放置桌面上时，凹腔能够起到一定的吸附作用；保护板内设有一空腔，空腔内储存有沙子7，增加稳定性和缓冲作用。使用时可将任意一保护板放置在桌面上，便于放置盒体，使得不易移动，一侧的保护板起到防溅、阻挡外界灰尘的作用。

其中，保护板采用软质橡胶制成，保护板表面粗糙，增加摩擦力；保护板的长度与盒体两侧的长度相同，便于保护盒体的两侧。

本实施例中，如图3所示，保护板上设有一个以上的减重孔8，减轻重量；位于凹腔的同一侧的减重孔之间设有一凹部9。凹部内粘接固定一根以上的竖向分部的不锈钢制成的支撑杆11，支撑杆起到支撑的作用，使得保护板在放置时更加稳定。

其中，位于同一侧的相邻两个减重孔之间的距离相同，使得保护板中心保持平稳。

本实用新型的有益效果是：本实用新型结构简单，成本低，能够有效对碳粉盒进行保护，使得碳粉盒不易受损，增加了使用寿命；便于放置碳粉盒，对碳粉盒加料。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
