技术领域

本实用新型涉及一种LED投光灯固定组件。

背景技术

投光灯是指定被照面上的照度高于周围环境的灯具。主要用于大面积作业场矿、建筑物轮廓、体育场、立交桥、纪念碑、公园和花坛等。

投光灯在使用时，会用到一些固定组件做支撑。但是现有的固定组件稳定性差，功能单一，不利于使用。

发明内容

本实用新型所要解决的技术问题是一种具有挡雨作用，能够调整高度、稳定性强、增加散热作用的LED投光灯固定组件。

本实用新型是通过以下技术方案来实现的：一种LED投光灯固定组件，投光灯体和一固定架，投光灯体的两侧设有对称的第一螺丝孔，所述固定架包括一底座，底座的顶部安装有两根左右对称的第一伸缩杆和一第二伸缩杆，第一伸缩杆的顶部连接一固定块，固定块设有一第二螺丝孔，投光灯体设置在固定块之间；第二伸缩杆连接投光灯体，第二伸缩杆的顶部连接一挡雨板，挡雨板的底部设有一橡胶层，橡胶层连接投光灯体；底座内部中心设有一空腔，空腔内放置有一加重块，加重块通过一根以上的连接绳连接投光灯体；底座设有一个以上的导风孔；底座的顶部中心铰接连接一板体，板体的顶部设有一根以上的刷毛；板体的两侧设有相对称的弹性球。

作为优选的技术方案，所述第一伸缩杆和第二伸缩杆均为天线式伸缩杆，第一伸缩杆和第二伸缩杆呈正三角形分布。

作为优选的技术方案，所述第一螺丝孔连接第二螺丝孔。

作为优选的技术方案，所述板体对准投光灯体，板体与透光灯体之间存在1cm至3cm的空隙。

作为优选的技术方案，所述刷毛采用软质毛体制成，刷毛长度比空隙的长度长1cm至2cm。

本实用新型的有益效果是：本实用新型结构简单，拆卸简单，结构稳定性强，能够进行高度调整；具有良好的挡雨、散热作用，也能适当减少投光灯体表面的灰尘。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

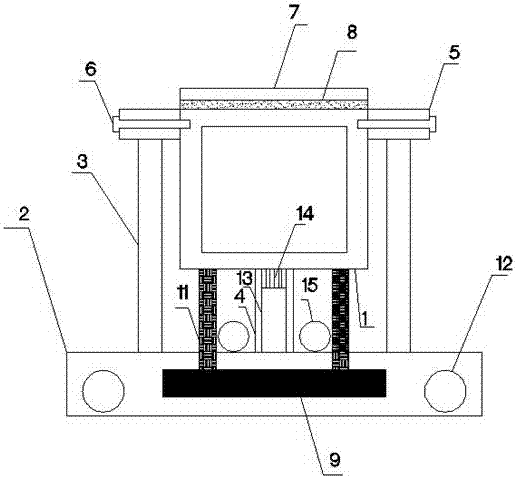

图1为本实用新型的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，一种LED投光灯固定组件，投光灯体1和一固定架，投光灯体1的两侧设有对称的第一螺丝孔，所述固定架包括一底座2，底座2的顶部安装有两根左右对称的第一伸缩杆3和一第二伸缩杆4，第一伸缩杆的顶部连接一固定块5，固定块设有一第二螺丝孔，投光灯体设置在固定块之间。可通过第一伸缩杆进行透光灯体的高度的调整。

进一步，第一螺丝孔连接第二螺丝孔，使用时，可将螺丝6插入第一螺丝孔和第二螺丝孔中，适当固定块与透光灯体连接固定，拆卸简单。

进一步，第一伸缩杆3和第二伸缩杆4均为天线式伸缩杆，第一伸缩杆和第二伸缩杆呈正三角形分布，使得整体结构更加稳定。

本实施例中，第二伸缩杆4连接投光灯体，第二伸缩杆4的顶部连接一挡雨板7，挡雨板增加挡雨性，且高度便于调整，挡雨板的底部设有一橡胶层8，增加抗震作用，橡胶层连接投光灯体。

本实施例中，底座2内部中心设有一空腔，空腔内放置有一加重块9，使得重心稳定，增加结构稳定性，加重块通过一根以上的连接绳11连接投光灯体，使得投光灯体和加重块之间连接更加紧密；底座设有一个以上的导风孔12，提升了结构稳定性；底座的顶部中心铰接连接一板体13，板体的顶部设有一根以上的刷毛14；板体的两侧设有相对称的弹性球15，通过风力的作用使得，板体摇动产生气流，对投光灯体底部加速散热，刷毛能够清理一定的灰尘，弹性球使得板体结构时，摇摆更加迅速。

进一步，刷毛采用软质毛体制成，刷毛长度比空隙的长度长1cm至2cm。

进一步，板体对准投光灯体，板体与透光灯体之间存在1cm至3cm的空隙。

本实用新型的有益效果是：本实用新型结构简单，拆卸简单，结构稳定性强，能够进行高度调整；具有良好的挡雨、散热作用，也能适当减少投光灯体表面的灰尘。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
