技术领域

本实用新型涉及一种便携式LED户外灯。

背景技术

目前，很多人热衷于户外探险活动，在户外活动的时候，特别是在夜间，拥有充足的灯光能够大大提升对生命安全的保障。但是，现有的户外灯不易携带，防水性差，容易在使用中损坏；且现有的户外灯功能较为单一。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的、用于户外探险的便携式LED户外灯。

本实用新型是通过以下技术方案来实现的：一种便携式LED户外灯，包括灯壳体、蓄电池、LED灯体，LED灯体安装在灯壳体的顶部，所述灯壳体的底部设有一凹部，凹部内设有一密封橡胶层，凹部的内安装固定有一活性炭过滤网，凹部的底部铰接连接一底盖；所述灯壳体的侧面设有一隔热层，隔热层的内侧设有一个以上的第一凸块，第一凸块插入灯壳体内部，隔热层的侧面设有三个呈圆环体结构的第二凸块，第二凸块与第一凸块相平齐；第一凸块内设有一与灯壳体内部连接的通孔，通孔穿过隔热层连接一个以上的散热孔，通孔内均设有一防水透气膜；任意相邻两个第二凸块之间设有两条对称的松紧带，松紧带的内侧设有一吸热棉。

作为优选的技术方案，所述密封橡胶层采用食品级橡胶制成。

作为优选的技术方案，所述灯壳体的表明顶部设有螺纹，灯壳体通过螺纹连接一盖体，盖体的底部连接第二凸块。

作为优选的技术方案，所述第一凸块、隔热层、第二凸块均采用隔热橡胶制成，为一体式结构，隔热层的表面设有防滑螺纹。

作为优选的技术方案，所述散热孔设置在第二凸块的顶部和底部。

本实用新型的有益效果是：本实用新型结构简单，便于携带，便于户外探险时使用，能够有效保LED灯体，增加使用寿命；能够有效利用本实施例中产生的热能对手进行保温，实用性强；能够对水源进行简单过滤，增加安全性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

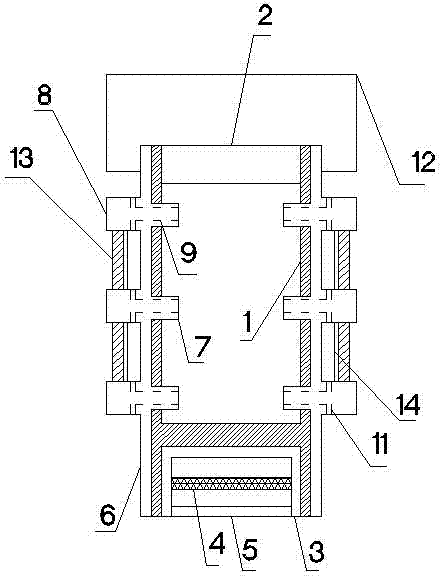

图1为本实用新型的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，一种便携式LED户外灯，包括灯壳体1、蓄电池、LED灯体2，LED灯体2安装在灯壳体的顶部，所述灯壳体1的底部设有一凹部，凹部内设有一密封橡胶层3，凹部的内安装固定有一活性炭过滤网4，凹部的底部铰接连接一底盖5。通过凹部对户外的水源盛水，通过活性炭过滤网可进行简单的过滤，增加户外探险的安全性。

进一步，密封橡胶层3采用食品级橡胶制成，安全无害。

本实施例中，灯壳体1的侧面设有一隔热层6，隔热层的内侧设有一个以上的第一凸块7，第一凸块7插入灯壳体内部，隔热层6的侧面设有三个呈圆环体结构的第二凸块8，第二凸块8与第一凸块相平齐；第一凸块内设有一与灯壳体内部连接的通孔9，通孔穿过隔热层连接一个以上的散热孔11，通孔内均设有一防水透气膜12，防水透气膜增加防水性，同时便于装置中电子元件产生的热量的散发。

进一步，灯壳体的表明顶部设有螺纹，灯壳体通过螺纹连接一盖体，盖体的底部连接第二凸块，盖体在不使用时，对LED灯体进行保护。

进一步，第一凸块、隔热层、第二凸块均采用隔热橡胶制成，使得提升了整个装置防水性，为一体式结构，隔热层的表面设有防滑螺纹。

进一步，任意相邻两个第二凸块之间设有两条对称的松紧带13，松紧带的内侧设有一吸热棉14。

使用时，抓住整个装置，手指位于两个第二凸块之间，便于拿捏，通过松紧带固定，便于携带。电子元件产生的热量通过通孔、散热孔于手指接触，便于在户外寒冷天气对手进行保温，同时热量被吸热棉吸收，增加保温效果，更加安全、舒适。

本实用新型的有益效果是：本实用新型结构简单，便于携带，便于户外探险时使用，能够有效保LED灯体，增加使用寿命；能够有效利用本实施例中产生的热能对手进行保温，实用性强；能够对水源进行简单过滤，增加安全性。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
