技术领域

本实用新型涉及一种光伏发电LED路灯组件。

背景技术

路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具。路灯被广泛运用于各种需要照明的地方。

路灯在使用的过程中，需要消耗大量的电能，为了节省电能，大量的路灯采用光伏发电。但是在这个过程中需要安装光伏发电板，光伏发电板的迎风面较大，在大风天气，光伏发电板的稳定性不够，难以支撑。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的光伏发电LED路灯组件。

本实用新型是通过以下技术方案来实现的：一种光伏发电LED路灯组件，包括灯柱体、光伏发电板、LED灯体，所述灯柱体的顶部表面设有螺纹，灯柱体的顶部通过螺纹连接一支撑板，支撑板的顶部设有三根伸缩杆，伸缩杆之间设有一减震板，减震板通过一个以上的减震件连接光伏发电板；所述伸缩杆的内侧设有一固定块，固定块设有一光伏发电板相匹配的开口，开口的顶部设有一第一螺丝孔，光伏发电板插入开口；相邻两根伸缩杆之间设有一防风网。

作为优选的技术方案，所述伸缩杆呈正三角型分布。

作为优选的技术方案，所述减震件为减震压缩弹簧。

作为优选的技术方案，所述光伏发电板设有三个第二螺丝孔，第二螺丝孔连接第一螺丝孔。

作为优选的技术方案，所述防风网为柔性防风网。

本实用新型的有益效果是：本实用新型结构简单，能够有效得增加防风性和抗震性；结构稳牢固，稳定性强；便于调整光伏发电板的高度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

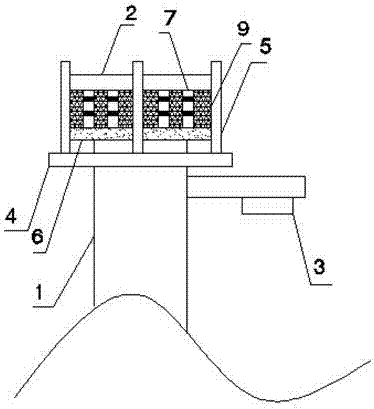

图1为本实用新型的局部结构示意图。

图2为本实用新型的A处的放大图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，一种光伏发电LED路灯组件，包括灯柱体1、光伏发电板2、LED灯体3，所述灯柱体的顶部表面设有螺纹，灯柱体的顶部通过螺纹连接一支撑板4，便于对支撑板4的高度进行一定调整，且拆卸简单。

本实施例中，支撑板的顶部设有三根伸缩杆5，伸缩杆之间设有一减震板6，减震板通过一个以上的减震件7连接光伏发电板。通过伸缩杆便于调整光伏发电板的高度；减震板和减震件增加抗震性。

进一步，伸缩杆5呈正三角型分布，结构稳定性强。

进一步，减震件7为减震压缩弹簧。

本实施例中，伸缩杆的内侧设有一固定块8，固定块设有一光伏发电板相匹配的开口，开口的顶部设有一第一螺丝孔，光伏发电板插入开口；相邻两根伸缩杆之间设有一防风网9，防风网增加防风性。

进一步，光伏发电板设有三个第二螺丝孔，第二螺丝孔连接第一螺丝孔，第一螺丝孔和第二螺丝孔内插入螺丝11，通过螺丝固定，稳结构牢固。光伏发电板位于三根伸缩杆之间，不易松动，结构稳定。

进一步，防风网为柔性防风网，便于拉伸。

本实用新型的有益效果是：本实用新型结构简单，能够有效得增加防风性和抗震性；结构稳牢固，稳定性强；便于调整光伏发电板的高度。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
