技术领域

本实用新型涉及一种插扣及插扣盒，特别涉及一种搭靠安装防脱插扣及插扣盒。

背景技术

传统的插扣及插扣盒，采用的是直进直出的方式，实现配合和脱扣，而这种方式固然稳固，但是，操作方式单一，并且受到重力影响很大，当插扣和插扣盒两端的牵扯力过大时，需要较大并且持续的力，来克服这种牵扯力，然后，才能将插扣和插扣盒进行配合，若是持续的力度不够，则会导致脱扣等情况发生。

实用新型内容

本实用新型的实用新型目的是为了解决插扣及插扣盒快速稳定的穿戴和结构防脱安全性的问题，提供一种搭靠安装防脱插扣及插扣盒，解决传统拔插方式不够便捷的问题。

为了实现上述实用新型目的，本实用新型采用了以下技术方案：

一种搭靠安装防脱插扣及插扣盒，包括插扣和插扣盒；所述插扣上设有延伸的两根连接条；所述连接条的外侧设有朝外延伸的配合凸台；所述插扣盒内设有滑动安装腔室，所述滑动安装腔室的侧面底部朝外设有安装通孔；所述配合凸台固定于安装通孔内，所述插扣盒的一侧设有快速搭靠安装开口。

作为本实用新型的优选：所述连接条内侧还设有弹簧安装槽。

作为本实用新型的优选：所述滑动安装腔室的长度，大于快速搭靠安装开口的长度。

作为本实用新型的优选：所述两根连接条之间还设有弹簧，所述弹簧位于两个弹簧安装槽之间。

作为本实用新型的优选：所述插扣朝快速搭靠安装开口一侧，还设有快速切入斜坡。

作为本实用新型的优选：所述连接条朝快速搭靠安装开口一侧，还设有快速切入斜坡；所述快速切入斜坡和快速搭靠安装开口相配合。

作为本实用新型进一步的优选：所述插扣盒上还设有辅助卡位开口。

与现有技术相比，采用了上述技术方案的一种搭靠安装防脱插扣及插扣盒，具有如下有益效果：

一、采用快速搭靠安装，解决传统插拔安装，套用到该书包上，导致的不便捷和受力的不协调，导致使用费力和容易导致安装不到底时，容易导致卡扣脱扣。

二、连接杆之间增加了弹簧，可以大幅度减少插扣和插扣盒之间脱扣的概率。

附图说明

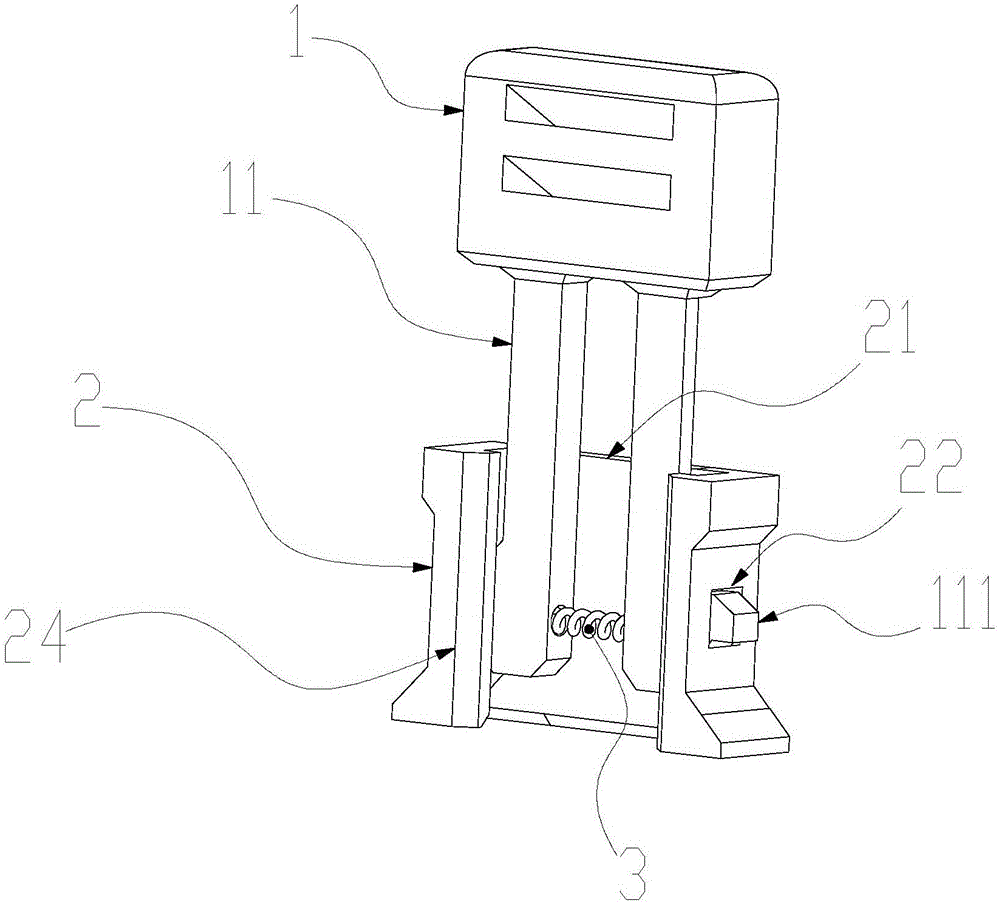

图1为本实用新型一种搭靠安装防脱插扣及插扣盒的立体结构示意图。

图2为本实用新型一种搭靠安装防脱插扣及插扣盒的左视图。

图3为本实用新型图2的A-A处剖视图。

具体实施方式

下面结合附图对本实用新型做进一步描述。

实施例：

如图1~3所示的一种搭靠安装防脱插扣及插扣盒，包括插扣1和插扣盒2。上述插扣1上设有延伸的两根连接条11。上述连接条11的外侧设有朝外延伸的配合凸台111。上述插扣盒2内设有滑动安装腔室21，上述滑动安装腔室21的侧面底部朝外设有安装通孔22。上述配合凸台111固定于安装通孔22内，上述插扣盒2的一侧设有快速搭靠安装开口24。

为了进一步实现插扣和插扣盒的相互固定，上述连接条51内侧还设有弹簧安装槽112。

为了提高安装的速度和提高与配合凸台的配合，上述滑动安装腔室21的长度，大于快速搭靠安装开口24的长度。

为了大幅度减少插扣和插扣盒之间脱扣的概率，因为，该采用插扣和插扣盒结构用于连接上背带和下背带时，其书包的重量大多会转移给背带承受，而当书包所受的承重过大时，插扣和插扣盒之间很容易发生脱扣的情况，上述两根连接条11之间还设有弹簧3，上述弹簧3位于两个弹簧安装槽112之间，可以有效增加连接条之间的张力，从而提高插扣和插扣盒之间的配合力度，提高其承重上限，从而实现减少插扣和插扣盒之间脱扣的概率。

为了进一步提高搭靠的效率，减少快速搭靠安装开口和连接条之间的配合宽度要求，使其更加稳固，上述插扣1朝快速搭靠安装开口24一侧，还设有快速切入斜坡12，上述快速切入斜坡12和快速搭靠安装开口24相配合。当两个连接条外侧之间的间距，小于快速搭靠安装开口时，是不需要快速切入斜坡12的，但是，这时候需要等配合凸台111固定于安装通孔22配合完成后，才能松手，不然，存在脱扣的可能。而当两个连接条外侧之间的间距，大于快速搭靠安装开口时，则需要快速切入斜坡12的辅助，便于连接条快速的通过快速搭靠安装开口，卡入滑动安装腔室21，当两根连接条同时卡入滑动安装腔室21后，则就可以松手了，上述配合凸台111固定于安装通孔12会自动完成配合。

为了使得配合凸台111更加快速的进入安装通孔22，使其两者完成配合：上述插扣盒2上还设有辅助卡位开口2。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接。可以是机械连接，也可以是电连接。可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

以上上述为本实用新型的优选实施方式，对于本领域的普通技术人员来说不脱离本实用新型原理的前提下，还可以做出若干变型和改进，这些也应视为本实用新型的保护范围。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
