技术领域

本实用新型涉及多功能汽车放置箱领域，特别是一种多功能汽车放置箱。

背景技术

汽车是当今社会重要的交通工具之一，随着社会的发展以及经济技术的不断提高，汽车的数量也在不断增加，汽车内部的情况也不段的重视起来。

目前，在现有的技术中，汽车座椅旁边的放置箱可以用来放置东西，放一些普通的东西很平常，像是在夏天的时候比较热，喜欢喝凉的东西，但是在车上一般的饮品都比较热，在冬天的时候，吃的热乎的东西还没有来的急吃就凉了，为了避免这一情况，解决这一问题，使在车上的人可以在夏天喝到凉快的水，冬天也可以吃到热乎的吃的，并且制冷和加热的温度都是可以调节的，根据自己的需求进行调节，因此，设计一种多功能汽车放置箱很有必要。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种多功能汽车放置箱。

实现上述目的本实用新型的技术方案为，一种多功能汽车放置箱，包括放置箱本体，所述放置箱本体上表面一侧加工有一号凹槽，所述一号凹槽内设有环形体，所述放置箱本体上表面且位于一号凹槽一侧设有二号凹槽，所述二号凹槽上表面一端铰链连接有挡板，所述挡板下表面一侧设有一号磁铁，所述放置箱本体上表面内且位于一号凹槽和二号凹槽之间设有二号磁铁，所述放置箱本体内且位于一号凹槽下表面设有制冷剂，所述放置箱本体内且位于二号凹槽下表面设有加热片。

所述放置箱本体侧表面加工有电接口。

所述放置箱本体前表面设有加热调节开关和制冷调节开关。

所述挡板侧表面加工有凹槽。

所述一号凹槽侧表面加工有开口。

利用本实用新型的技术方案制作的一种多功能汽车放置箱，在夏天喝到凉快的水，冬天也可以吃到热乎的吃的，并且制冷和加热的温度都是可以调节的，根据自己的需求进行调节。

附图说明

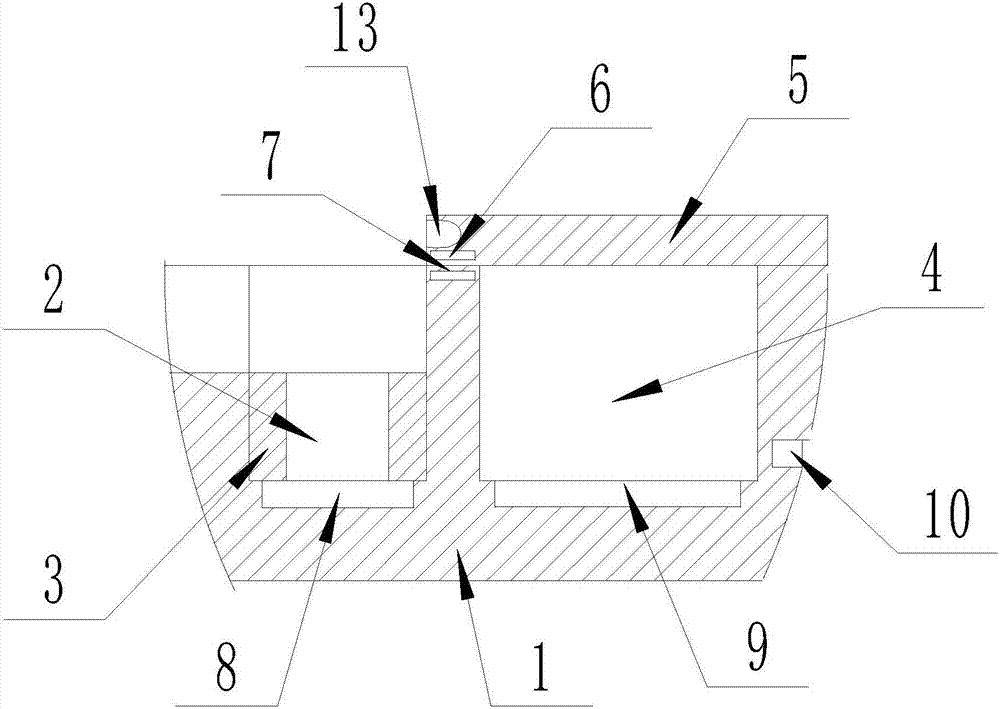

图1是本实用新型所述一种多功能汽车放置箱的结构示意图；

图2是本实用新型所述一种多功能汽车放置箱的侧视图；

图3是本实用新型所述一种多功能汽车放置箱的俯视图；

图中，1、放置箱本体；2、一号凹槽；3、环形体；4、二号凹槽；5、挡板；6、一号磁铁；7、二号磁铁；8、制冷剂；9、加热片；10、电接口；11、加热调节开关；12、制冷调节开关；13、凹槽。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-3所示，一种多功能汽车放置箱，包括放置箱本体1，所述放置箱本体1上表面一侧加工有一号凹槽2，所述一号凹槽2内设有环形体3，所述放置箱本体1上表面且位于一号凹槽2一侧设有二号凹槽4，所述二号凹槽4上表面一端铰链连接有挡板5，所述挡板5下表面一侧设有一号磁铁6，所述放置箱本体1上表面内且位于一号凹槽2和二号凹槽4之间设有二号磁铁7，所述放置箱本体1内且位于一号凹槽2下表面设有制冷剂8，所述放置箱本体1内且位于二号凹槽4下表面设有加热片9；所述放置箱本体1侧表面加工有电接口10；所述放置箱本体1前表面设有加热调节开关11和制冷调节开关12；所述挡板5侧表面加工有凹槽13；所述一号凹槽2侧表面加工有开口。

本实施方案的特点为，把喝的饮品放到一号凹槽2内，在一号凹槽2内放入罐装饮品的时候，环形体3可以使人们在拿的时候方便一些，手通过挡板5侧表面上的凹槽13把挡板5打开，可以在二号凹槽4里面放置一些东西，通过一号磁铁6和二号磁铁7可以使挡板5和放置箱本体1之间可以盖得严实一些，在需要把饮品变凉的时候，可以调节放置箱本体1前表面的制冷调节开关12，使制冷剂发挥作用，使饮品变凉，需要加热的时候，可以调节放置箱本体1前表面的加热调节开关11，使加热片5开始加热，然后变热，在夏天喝到凉快的水，冬天也可以吃到热乎的吃的，并且制冷和加热的温度都是可以调节的，根据自己的需求进行调节。

在本实施方案中，放置箱本体1安装到汽车内，放置箱本体1是用来放置东西的，放置箱本体1侧表面加工有电接口10，用来接通电源，放置箱本体1上表面一侧加工有一号凹槽2，一号凹槽2内设有环形体3，把喝的饮品放到一号凹槽2内，在一号凹槽2内放入罐装饮品的时候，环形体3可以使人们在拿的时候方便一些，放置箱本体1上表面且位于一号凹槽2一侧设有二号凹槽4，二号凹槽4上表面一端铰链连接有挡板5，手通过挡板5侧表面上的凹槽13把挡板5打开，可以在二号凹槽4里面放置一些东西，挡板5下表面一侧设有一号磁铁6，放置箱本体1上表面内且位于一号凹槽2和二号凹槽4之间设有二号磁铁7，这样挡板5和放置箱本体1之间可以盖得严实一些，在需要把饮品变凉的时候，可以调节放置箱本体1前表面的制冷调节开关12，使制冷剂发挥作用，使饮品变凉，需要加热的时候，可以调节放置箱本体1前表面的加热调节开关11，使加热片5开始加热，然后变热。

实施案例2：把装置中的加热片9替换为热电阻丝，其余的与实施案例1相同，也可以达到同样的效果。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
