技术领域

本实用新型涉及办公用品技术领域，具体为一种办公用品收纳装置。

背景技术

办公用品，指人们在日常工作中所使用的辅助用品，主要被应用于企业单位，它涵盖的种类非常广泛，包括：文件档案用品、桌面用品、办公设备、财务用品、耗材等一系列与工作相关的用品。

现在在办公室中多使用一些收纳盒来收纳办公用品，在取用被收纳的物品时，对于一些较大的物品，使用者可直接将其取出，但对于一些小型物品，因物品位于收纳盒内部低端，且收纳盒内部也比较昏暗，所以使用者不能够轻易的找到这些小型物品，从而降低了收纳盒的使用效果，且收纳盒在摆放在办公桌桌面上时，收纳盒也容易被外力所推动掉落出桌面，使收纳盒中的物品散落出来，降低了收纳盒的收纳效果。

实用新型内容

本实用新型的目的在于提供一种办公用品收纳装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种办公用品收纳装置，包括盒体，所述盒体内部均匀设置有若干隔板，所述盒体内部一侧顶端在盒体与隔板、隔板与隔板之间顶端均固定设置有第一安装板，所述盒体内部在第一安装板与盒体之间通过转轴活动设置有第一丝杆，所述盒体内部远离第一安装板的一侧在盒体与隔板、隔板与隔板之间顶端均设置有第二安装板，所述第二安装板与盒体之间固定设置有滑杆，所述第一丝杆与滑杆底端外侧分别通过螺纹孔、安装孔活动设置有放置板，所述放置板顶部在第一丝杆远离盒体的一侧均设置有伸缩板，所述伸缩板的伸缩端与第一安装板固定连接。

优选的，所述盒体外部一侧两端均固定设置有第三安装板。

优选的，所述第三安装板上端表面通过螺纹孔活动设置有第二丝杆，所述第三安装板底部在第二丝杆的一端均通过轴承活动设置有连接板，所述连接板顶部在第二丝杆外侧设置有限位架，所述限位架顶端均通过安装孔穿过第三安装板。

优选的，所述连接板底部设置有吸盘。

优选的，所述第一安装板顶部在第一丝杆所在的转轴一端均固定设置有控制把手。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过转动第一丝杆能够对盒体内部的放置板的位置进行移动调节，能够使收纳在盒体底部的小件物品移动到上方能够方便拿取且能够被光照射到的区域，从而使使用者可快捷方便的在放置板上找取所需的物品，使得本收纳装置能够满足使用者的使用需求，提高了本装置的实际应用效果和实用性。

2、本实用新型还在盒体的外侧设置有吸盘，在办公桌的桌面上摆放本收纳装置时，使用者还可转动第二丝杆，使通过限位架进行限位的连接板随着第二丝杆的转动进行移动，从而使连接板底部的吸盘吸附住桌面，使得本收纳装置摆放在桌面上时不易被移动，提高了本装置的摆放稳定性，能够避免收纳装置因外界因素掉落出桌面使被收纳的物品散落的情况发生，从而提高了本装置的收纳效果，进一步增加了本装置的使用效果。

附图说明

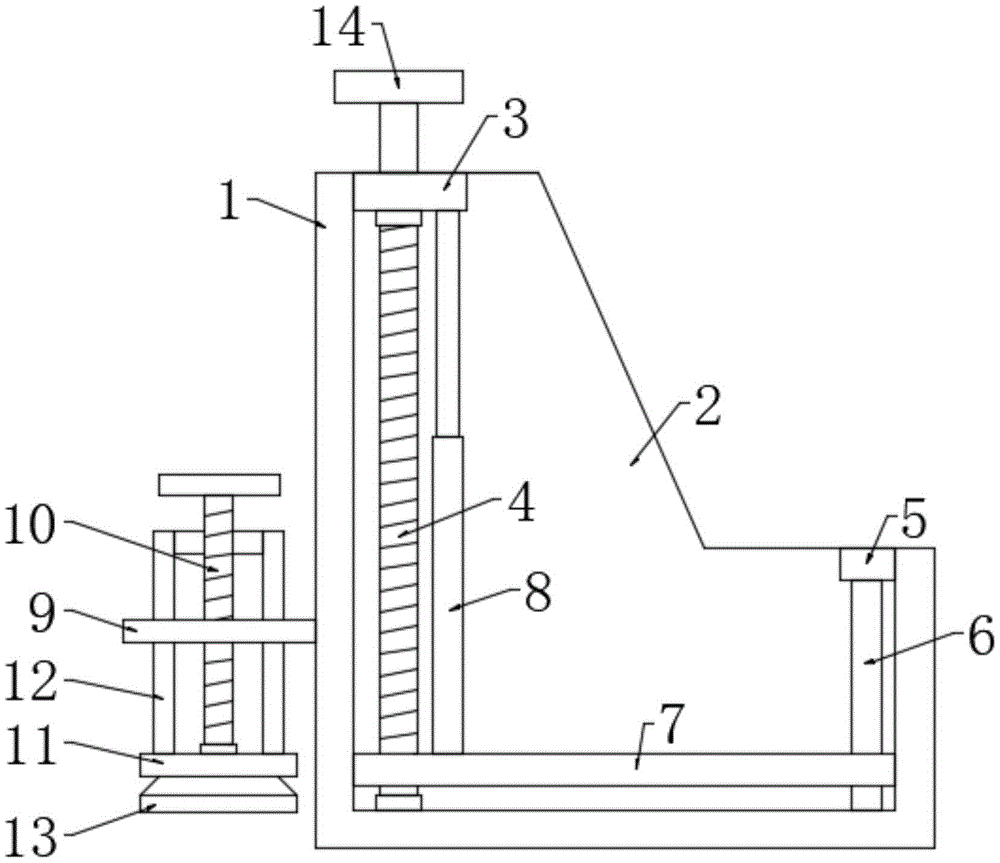

图1为本实用新型一种办公用品收纳装置整体结构示意图；

图2为本实用新型一种办公用品收纳装置右视图；

图3为本实用新型一种办公用品收纳装置俯视图。

图中：1、盒体；2、隔板；3、第一安装板；4、第一丝杆；5、第二安装板；6、滑杆；7、放置板；8、伸缩板；9、第三安装板；10、第二丝杆；11、连接板；12、限位架；13、吸盘；14、控制把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种办公用品收纳装置，包括盒体1，所述盒体1内部均匀设置有若干隔板2，所述盒体1内部一侧顶端在盒体1与隔板2、隔板2与隔板2之间顶端均焊接有第一安装板3，所述盒体1内部在第一安装板3与盒体1之间通过转轴活动设置有第一丝杆4，所述盒体1内部远离第一安装板3的一侧在盒体1与隔板2、隔板2与隔板2之间顶端均焊接有第二安装板5，所述第二安装板5与盒体1之间焊接有滑杆6，所述第一丝杆4与滑杆6底端外侧分别通过螺纹孔、安装孔活动设置有放置板7，所述放置板7顶部在第一丝杆4远离盒体1的一侧均焊接有伸缩板8，所述伸缩板8的伸缩端与第一安装板3固定连接。

所述盒体1外部一侧两端均焊接有第三安装板9，通过第三安装板9来安装第二丝杆10和限位架12；所述第三安装板9上端表面通过螺纹孔活动设置有第二丝杆10，所述第三安装板9底部在第二丝杆10的一端均通过轴承活动设置有连接板11，所述连接板11顶部在第二丝杆10外侧焊接有限位架12，所述限位架12顶端均通过安装孔穿过第三安装板9，通过转动第二丝杆10来完成对连接板11的调节移动，限位架12用于避免第二丝杆10的转动带动连接板11进行转动；所述连接板11底部固定安装有吸盘13，通过吸盘13来吸附住桌面，从而增加本装置摆放在桌面上时的平稳性；所述第一安装板3顶部在第一丝杆4所在的转轴一端均固定设置有控制把手14，控制把手14能够方便使用者转动第一丝杆4。

工作原理：将需要收纳的一些办公用品可直接放置到盒体1内部的放置板7上，在使用者需要取出被收纳的物品时，一些大的可直接观察到的物品可自己从盒体1中取出，但对于一些小的物品，可能会因为盒体1底部昏暗的空间和物体本身的大小使工作人员无法轻易的找到，此时，工作人员可转动控制把手14使盒体1中的第一丝杆4转动，放置板7会随着第一丝杆4的转动沿着滑杆6进行上下的移动，从而能够使放置板7带着本收纳的物品上升，使收纳在盒体1底部的物品移动到上方能够方便拿取且能够被光照射到的区域，然后，使用者可快捷方便的在放置板7上找取所需的物品，从而使得本收纳装置能够满足使用者的使用需求，提高了本装置的实际应用效果和实用性，在办公桌的桌面上摆放本收纳装置时，使用者还可转动第二丝杆10，使通过限位架12进行限位的连接板11随着第二丝杆10的转动进行移动，从而使连接板11底部的吸盘13吸附住桌面，使得本收纳装置摆放在桌面上时不易被移动，提高了本装置的摆放稳定性，能够避免收纳装置因外界因素掉落出桌面使被收纳的物品散落的情况发生，从而提高了本装置的收纳效果，进一步增加了本装置的使用效果。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
