技术领域

本实用新型涉及印刷台的清洁装置技术领域，具体为一种印刷设备的印刷台清洗装置。

背景技术

印刷机是印刷文字和图像的机器，现代印刷机一般由装版、涂墨、压印、输纸(包括折叠)等机构组成，并且也有配设印刷平台的机器，直接将纸张铺放在平台上进行印刷；

一般印刷台的清洁装置存在的不足之处在于：一般印刷台不具备清洁装置，只能人工对印刷台进行清洗，费时费力，十分不便，并且清洗产生的水不方便处理，容易洒的到处都是。

实用新型内容

本实用新型的目的在于提供一种印刷设备的印刷台清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种印刷设备的印刷台清洗装置，包括印刷台体，所述印刷台体的下方设置有支撑底座且印刷台体的右端下侧通过铰链活动连接着所述支撑底座的右端上侧，所述支撑底座的右端上侧水平固定焊接有液压杆且液压杆的伸缩端处于左侧，所述液压杆的伸缩端上下侧均通过铰链活动连接有联动撑杆且上下侧所述联动撑杆的末端通过铰链分别活动连接着所述支撑底座和所述印刷台体的左端下侧，所述支撑底座的左端上侧竖直固定焊接有支撑柱，所述支撑柱的上端滑动套接有滑套，所述滑套的右侧水平固定焊接有连接架，所述连接架的右端竖直设置有U形推框且U形推框的U形张口竖直向下，同时所述U形推框的下端抵触在印刷台体左端上侧保持稳固，所述U形推框的前后侧框外壁均竖直开设有滑槽，所述滑槽内滑动卡放有滑块，所述滑块通过转销转动连接着所述连接架的右端头，所述U形推框的上端外壁前侧固定设置有伺服电机且伺服电机配设有控制开关，所述伺服电机的主轴端固定焊接有驱动滚柱且驱动滚柱平行于所述U形推框的上端侧框，所述U形推框的上端侧框内侧边沿等距固定设置有转刷且转刷配设有驱动电机，所述U形推框的上端左侧固定焊接有喷头，所述支撑柱的上端固定焊接有水箱，水箱内装有清洁液，所述水箱内配设有水泵且水泵与喷头之间通过长软管连通，所述印刷台体左端头的左下方所述支撑底座上嵌合活动设置有接水盒，所述接水盒的右上侧倾斜固定焊接有引导板。

优选的，所述伺服电机所处位置的所述U形推框的上端侧壁处横向开设有滑道且伺服电机外壳通过滑动块滑动连接在所述滑道内，所述伺服电机的外壳与所述滑道的左端之间水平固定焊接有弹簧。

优选的，所述U形推框的前后边框的内侧边沿均贴合粘接有橡胶封条。

优选的，所述接水盒的上端前后侧均竖直固定焊接有侧挡板。

优选的，所述引导板的上端固定粘接有弹性橡胶环。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型液压杆进行收缩时，上下侧的联动撑杆便向中间收合，方便印刷台体的左端向下转动靠在左下方的接水盒的引导板上端头处，然后向下滑动支撑底座左侧的支撑柱上的滑套，使得U形推框靠近印刷台体，然后再依靠滑块和连接架之间的转动连接而使得U形推框转动贴合至印刷台体端面上；

2、本实用新型启动伺服电机，使得伺服电机带动驱动滚柱转动，同时由于滑块依靠滑槽相对U形推框滑动，这样驱动滚柱便会推着U形推框沿着印刷台体端面滑动，同时启动转刷的驱动电机和水泵，水泵将水箱内的清洁液抽出，从喷头处喷向印刷台体，同时转刷转动清洁印刷台体的端面，然后清洁用的水便顺着印刷台体向接水盒内。

附图说明

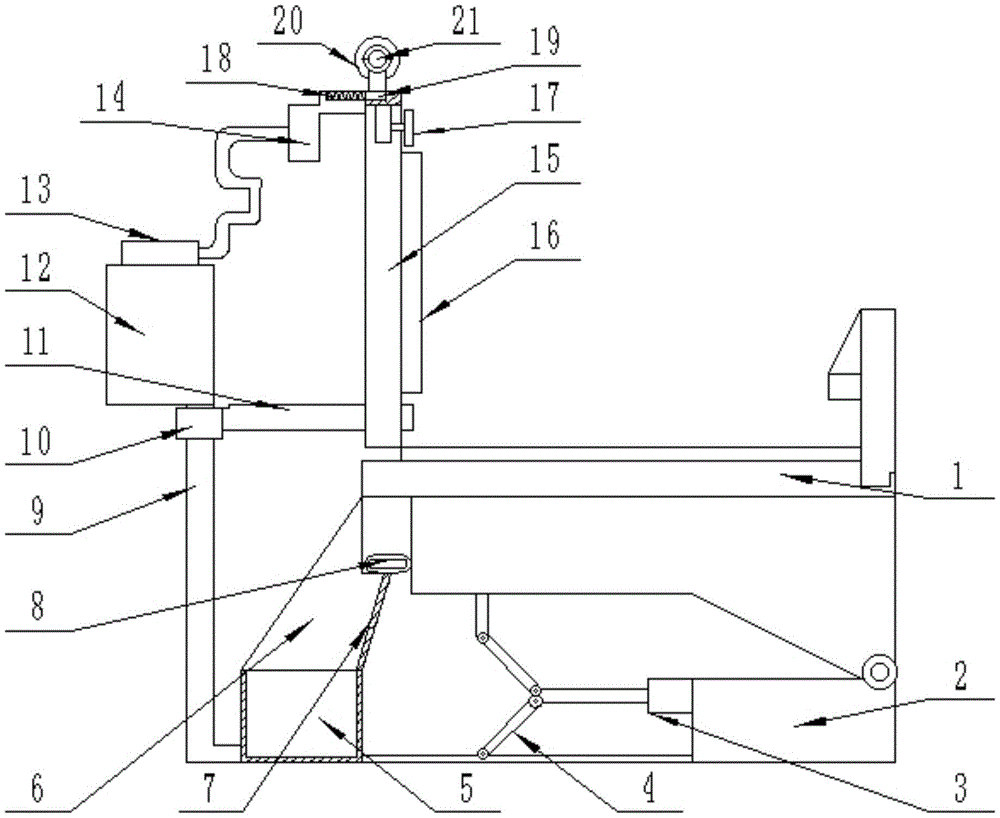

图1为本实用新型一种印刷设备的印刷台清洗装置整体结构示意图；

图2为本实用新型一种印刷设备的印刷台清洗装置中的U形推框转动倾斜位置时的俯视结构示意图；

图3为本实用新型一种印刷设备的印刷台清洗装置中的接水盒的左视结构图。

图中：1、印刷台体；2、支撑底座；3、液压杆；4、联动撑杆；5、接水盒；6、侧挡板；7、引导板；8、弹性橡胶环；9、支撑柱；10、滑套；11、连接架；12、水箱；13、水泵；14、喷头；15、U形推框；16、橡胶封条；17、转刷；18、弹簧；19、滑道；20、驱动滚柱；21、伺服电机；22、滑槽；23、滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种印刷设备的印刷台清洗装置，包括印刷台体1，印刷台体1的下方设置有支撑底座2且印刷台体1的右端下侧通过铰链活动连接着支撑底座2的右端上侧，支撑底座2的右端上侧水平固定焊接有液压杆3且液压杆3的伸缩端处于左侧，液压杆3的伸缩端上下侧均通过铰链活动连接有联动撑杆4且上下侧联动撑杆4的末端通过铰链分别活动连接着支撑底座2和印刷台体1的左端下侧，当液压杆3进行收缩时，上下侧的联动撑杆4便向中间收合，方便印刷台体1的左端向下转动；支撑底座2的左端上侧竖直固定焊接有支撑柱9，支撑柱9的上端滑动套接有滑套10，滑套10的右侧水平固定焊接有连接架11，连接架11的右端竖直设置有U形推框15且U形推框15的U形张口竖直向下，同时U形推框15的下端抵触在印刷台体1左端上侧保持稳固，U形推框15的前后侧框外壁均竖直开设有滑槽22，滑槽22内滑动卡放有滑块23，滑块23通过转销转动连接着连接架11的右端头，U形推框15的上端外壁前侧固定设置有伺服电机21且伺服电机21配设有控制开关，伺服电机21的主轴端固定焊接有驱动滚柱20且驱动滚柱20平行于U形推框15的上端侧框，U形推框15的上端侧框内侧边沿等距固定设置有转刷17且转刷17配设有驱动电机，当印刷台体1的左端向下倾斜后，向下滑动滑套10，使得U形推框15靠近印刷台体1，然后再依靠滑块23和连接架11之间的转动连接而使得U形推框15转动贴合至印刷台体1端面上，然后启动伺服电机21，使得伺服电机21带动驱动滚柱20转动，同时由于滑块23依靠滑槽22相对U形推框15滑动，这样驱动滚柱20便会推着U形推框15沿着印刷台体1端面滑动，同时启动转刷17的驱动电机，使得转刷17转动清洁印刷台体1的端面；U形推框15的上端左侧固定焊接有喷头14，支撑柱9的上端固定焊接有水箱12，水箱12内装有清洁液，水箱12内配设有水泵13且水泵13与喷头14之间通过长软管连通，当U形推框15转动贴合至印刷台体1上后水泵13将水箱12内的清洁液抽出，从喷头14处喷向印刷台体1，方便进行清洗；印刷台体1左端头的左下方支撑底座2上嵌合活动设置有接水盒5，接水盒5的右上侧倾斜固定焊接有引导板7，当印刷台体1的左端向下倾斜后，印刷台体1的左端正好靠在引导板7上，方便印刷台体1上清洁的水顺着引导板7流入接水盒5内，方便处理掉。

伺服电机21所处位置的U形推框15的上端侧壁处横向开设有滑道19且伺服电机21外壳通过滑动块滑动连接在滑道19内，伺服电机21的外壳与滑道19的左端之间水平固定焊接有弹簧18，当U形推框15转动至贴合印刷台体1的位置时，驱动滚柱20便撞击到印刷台体1端面上，此过程中伺服电机21外壳沿着滑道19滑动压缩弹簧18进行缓冲，避免造成损坏。

U形推框15的前后边框的内侧边沿均贴合粘接有橡胶封条16，当U形推框15转动贴合至印刷台体1上后，橡胶封条16正好抵触在印刷台体1的端面上，增强U形推框15的前后边框与印刷台体1端面之间的密封性，避免清洗的水从U形推框15的前后边沿流走。

接水盒5的上端前后侧均竖直固定焊接有侧挡板6，侧挡板6用于防止从倾斜的印刷台体1流下的清洁液洒在接水盒5前后侧。

引导板7的上端固定粘接有弹性橡胶环8，当印刷台体1的左端转动靠在引导板7上端时，弹性橡胶环8便受到挤压产生回弹力缓冲印刷台体1左端靠向引导板7上端头的冲击力，避免损坏。

工作原理：该实用新型的液压杆3进行收缩时，上下侧的联动撑杆4便向中间收合，方便印刷台体1的左端向下转动靠在左下方的接水盒5的引导板7上端头处，然后向下滑动支撑底座2左侧的支撑柱9上的滑套10，使得U形推框15靠近印刷台体1，然后再依靠滑块23和连接架11之间的转动连接而使得U形推框15转动贴合至印刷台体1端面上，然后启动伺服电机21，使得伺服电机21带动驱动滚柱20转动，同时由于滑块23依靠滑槽22相对U形推框15滑动，这样驱动滚柱20便会推着U形推框15沿着印刷台体1端面滑动，同时启动转刷17的驱动电机和水泵13，水泵13将水箱12内的清洁液抽出，从喷头14处喷向印刷台体1，同时转刷17转动清洁印刷台体1的端面，然后清洁用的水便顺着印刷台体1向接水盒5内。
