技术领域

本实用新型涉及印刷机技术领域，具体为一种印刷机印刷油墨干燥装置。

背景技术

印刷文字和图像的机器，现代印刷机一般由装版、涂墨、压印、输纸（包括折叠）等机构组成，它的工作原理是，先将要印刷的文字和图像制成印版，装在印刷机上，然后由人工或印刷机把墨涂敷于印版上有文字和图像的地方，再直接或间接地转印到纸或其他承印物（如纺织品、金属板、塑胶、皮革、木板、玻璃和陶瓷）上，从而复制出与印版相同的印刷品；

传统的一种印刷机印刷油墨干燥装置存在以下不足；

目前，印刷机是中非常常见的一种印刷机器，而在印刷的过程中油墨是必不可少的物品，而在印刷后通常油墨在印刷体上干的速度较慢，容易造成字迹模糊的情况。

实用新型内容

本实用新型的目的在于提供一种印刷机印刷油墨干燥装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种印刷机印刷油墨干燥装置，包括烘框，所述烘框内部底端中部固定设置有安装架，所述安装架顶端与两侧均固定设置有多孔电阻吹风头，所述烘框两侧中下端均活动设置有挡板，所述挡板底端均开设有凹口，所述烘框内部两侧下端均活动设置有转辊，所述烘框内部两侧中上端均活动设置有转杆，所述烘框外部一侧中部固定设置有控制面板，所述烘框内部右侧上端活动设置有温度控制器，所述烘框内部顶端中部固定设置有安装体，所述安装体底端固定设置有加热器，所述烘框顶端两侧均活动设置有排气扇，所述控制面板通过导线分别与多孔电阻吹风头、加热器、温度控制器和排气扇电性连接。

优选的，所述烘框两侧下端均固定设置有连接架，所述连接架在远离烘框的一侧之间均活动设置有导辊。

优选的，所述排气扇顶端均活动设置有滤框，所述滤框内部依次填充有过滤体。

优选的，所述烘框、安装架、连接架、安装体均采用合金材质制成。

优选的，所述烘框顶端两侧均开设有安装槽，所述烘框两侧下端均开设有通槽。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过在烘框内部两侧下端均安装有转辊，且在位于转辊的正上方均安装有转杆，在进行烘干作业时通过控制面板启动加热器和多孔电阻吹风头对烘框内部进行加热，再通过导辊、转辊和转杆对印刷体通过左侧的凹口传动到烘框内部进行干燥再通过右侧的凹口拉出，且转杆与转辊之间呈矩形分布，这样在进行传动时便于增加传动的长度从而便于提高干燥的效率，且还可以通过温度控制器对烘框内部的温度进行管控防止烘框内部的温度变化太大从而影响干燥的效率；

2、本实用新型同时还在烘框顶端两侧均安装有排气扇，且排气扇顶端均安装有滤框且滤框内部均依次填充有过滤体，这样可以对烘框内部在干燥时产生的气体进行排放，再通过滤框和过滤体进行过滤防止烘框内部的有害气体对空气造成污染。

附图说明

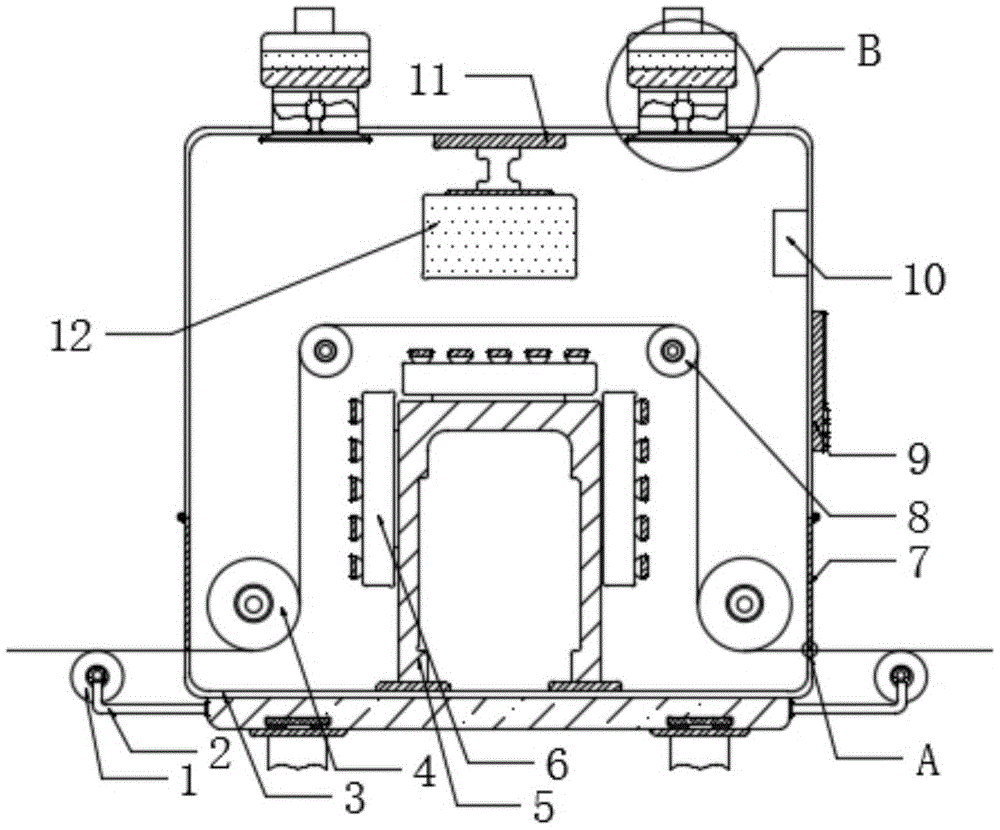

图1为本实用新型一种印刷机印刷油墨干燥装置整体结构示意图；

图2为本实用新型一种印刷机印刷油墨干燥装置中的图1中A处放大的结构图；

图3为本实用新型一种印刷机印刷油墨干燥装置中的图1中B处放大的结构图。

图中：1、导辊；2、连接架；3、烘框；4、转辊；5、安装架；6、多孔电阻吹风头；7、挡板；8、转杆；9、控制面板；10、温度控制器；11、安装体；12、加热器；13、凹口；14、排气扇；15、滤框；16、过滤体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种印刷机印刷油墨干燥装置，包括烘框3，烘框3内部底端中部通过螺钉安装有安装架5，安装架5顶端与两侧均通过螺钉安装有多孔电阻吹风头6，烘框3两侧中下端均通过回弹铰链活动安装有挡板7，挡板7底端均开设有凹口13，这样便于传导原料，烘框3内部两侧下端均通过转销活动安装有转辊4，烘框3内部两侧中上端均通过转销活动安装有转杆8，烘框3外部一侧中部通过螺钉安装有控制面板9，烘框3内部右侧上端通过螺钉安装有温度控制器10，烘框3内部顶端中部通过螺钉安装有安装体11，安装体11底端通过螺钉安装有加热器12，烘框3顶端两侧均通过螺钉安装有排气扇14，控制面板9通过导线分别与多孔电阻吹风头6、加热器12、温度控制器10和排气扇14电性连接。

烘框3两侧下端均通过螺钉安装有连接架2，连接架2在远离烘框3的一侧之间均通过转销活动安装有导辊1，这样便于增加导料时的稳固性；排气扇14顶端均通过焊接安装有滤框15，滤框15内部依次填充有过滤体16，这样便于对排出的气体进行过滤；烘框3、安装架5、连接架2、安装体11均采用合金材质制成，这样的材质既坚固且也更加的质轻；烘框3顶端两侧均开设有安装槽，烘框3两侧下端均开设有通槽，这样便于分别对排气扇14和挡板7进行安装。

工作原理：本实用新型通过在烘框3内部两侧下端均安装有转辊4，且在位于转辊4的正上方均安装有转杆8，在进行烘干作业时通过控制面板9启动加热器12和多孔电阻吹风头6对烘框3内部进行加热，再通过导辊1、转辊4和转杆8对印刷体通过左侧的凹口13传动到烘框3内部进行干燥再通过右侧的凹口13拉出，且转杆8与转辊4之间呈矩形分布，这样在进行传动时便于增加传动的长度从而便于提高干燥的效率，且还可以通过温度控制器10对烘框3内部的温度进行管控防止烘框3内部的温度变化太大从而影响干燥的效率，同时还在烘框3顶端两侧均安装有排气扇14，且排气扇14顶端均安装有滤框15且滤框15内部均依次填充有过滤体16，这样可以对烘框3内部在干燥时产生的气体进行排放，再通过滤框15和过滤体16进行过滤防止烘框3内部的有害气体对空气造成污染。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
