技术领域

本实用新型涉及人行道清洁技术领域，更具体的说，涉及一种城市人行道节能清洁设备

背景技术

人行道，在一个城市里，是必不可少的一部分，人行道为人提供了便利，但也引出了垃圾和灰尘等问题，在清洗人行道的措施方面，大多都是采用人力和机械。

现如今，大多数机械都是采用水流进行清扫，虽然效率提高了，但是在能耗方面，却存在很大的浪费，因此，需要一种能够节能的城市人行道节能清洁设备。

实用新型内容

本实用旨在于解决人行道清洁设备的节能

本实用能够提高人行道清洁设备所需要的能耗使用率，其目的和功效，由以下具体技术手段所达成：

一种城市人行道节能清洁设备，包括设备主体；太阳能板；光伏逆变器；蓄电池；水泵；管道；喷头；

所述设备主体顶部固定连接有固定支架；所述固定支架顶部固定连接有太阳能板；所述设备主体内部顶端右侧固定连接有光伏逆变器；所述设备主体内部顶端左侧固定连接有蓄电池；所述设备主体内部底端右侧固定连接有水泵；所述设备主体内部底端中部固定连接有储水箱；所述设备主体底部表面固定连接有管道；所述设备主体右侧固定连接有增压泵；所述增压泵一侧固定连接有管道；所述管道底部固定连接有喷头；所述设备主体左侧设置有垃圾箱；所述垃圾箱表面固定设置有排气口；所述垃圾箱内部顶端固定设置有电机；所述电机下方嵌入设置有风扇；所述垃圾箱内部设置有过滤网格；所述垃圾箱内部左侧设置有垃圾输送管；所述垃圾输送管底部固定设置有吸尘盘；

所述喷头包括圆形喷孔、管道、增压泵；所述喷头底部固定设置有圆形喷孔；所述喷头顶部固定连接有管道；所述管道固定连接有增压泵。

进一步的优选方案：所述固定支架为圆柱形结构与设备主体顶部固定连接；所述太阳能板为矩形结构与固定支架顶部固定连接。

进一步的优选方案：所述光伏逆变器为矩形结构与设备主体内部顶端右侧固定连接；所述蓄电池为矩形结构与设备主体内部顶端左侧固定连接；

进一步的优选方案：所述水泵为圆柱体结构与设备主体内部底端右侧固定连接；所述储水箱为矩形结构与设备主体内部底端中部固定连接；所述管道为圆柱形结构与设备主体底部表面固定连接。

进一步的优选方案：所述增压泵为立方体结构与设备主体为圆柱形结构与增压泵一侧固定连接；所述喷头为旋涡状圆形结构与管道底部固定连接；所述圆形喷孔为圆形结构与喷头底部固定连接。

进一步的优选方案：所述垃圾箱为矩形结构连接于设备主体左侧；所述排气口为圆柱形结构连接于垃圾箱表面；所述电机为圆柱形结构连接于垃圾箱内部顶端；所述风扇为圆形结构连接于电机前部。

进一步的优选方案：所述滤网格为矩形结构连接于垃圾箱内部；所述垃圾输送管为圆柱形结构连接于垃圾箱内部左侧；所述吸尘盘为圆形结构连接于垃圾输送管底部。

有益效果：

(1)这种节能型清洁设备采用的是太阳能板，当通过太阳能板对太阳，可以有效的节能。

(2)清洁设备内部还安装有光伏逆变器和蓄电池，可以有效的把太阳能板吸收的能量转换为电能，并通过蓄电池进行能量储存。

(3)通过设置有水泵与增压泵，可以使水流具有更强大的冲击力，可以进一步提高清洁效率。

(4)通过设置特殊形状的喷头，可以有效的对水进行节能，在不影响使用的同时，又可以进行节流。

附图说明：

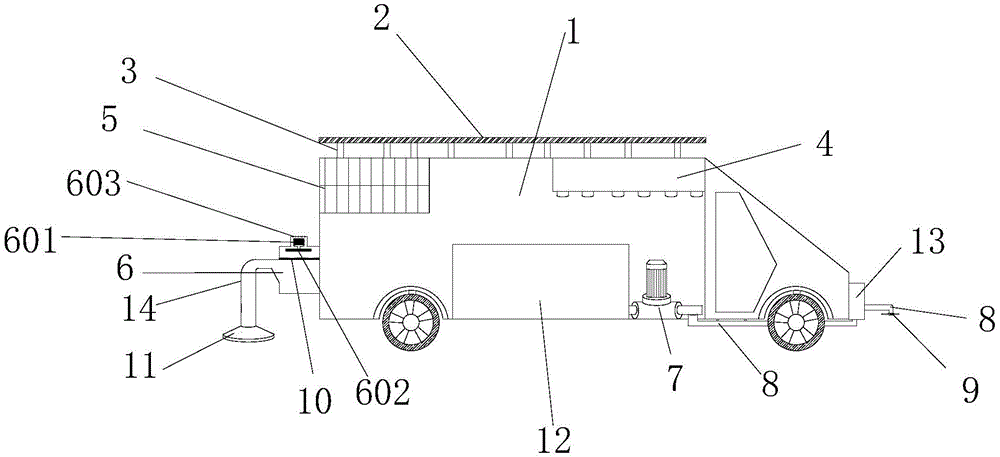

图1为本实用新型的人行道节能清洁设备正面示意图。

图2为本实用新型的喷头俯视示意图。

图1-2中：设备主体1、太阳能板2、固定支架3、光伏逆变器4、蓄电池5、垃圾箱6、电机601、风扇602、排气口603、水泵7、管道8、喷头9、圆形喷孔901、过滤网格10、吸尘盘11、储水箱12、增压泵13、垃圾输送管14。

具体实施方式

如附图1至附图2所示：

一种城市人行道节能清洁设备，包括设备主体1；太阳能板2；光伏逆变器4；蓄电池5；水泵7；管道8；喷头9；

设备主体1顶部固定连接有固定支架3；固定支架3顶部固定连接有太阳能板2；设备主体1内部顶端右侧固定连接有光伏逆变器4；设备主体1内部顶端左侧固定连接有蓄电池5；设备主体1内部底端右侧固定连接有水泵7；设备主体1内部底端中部固定连接有储水箱12；设备主体1底部表面固定连接有管道8；设备主体右侧固定连接有增压泵13；增压泵13一侧固定连接有管道8；管道8底部固定连接有喷头9；设备主体1左侧设置有垃圾箱6；垃圾箱6表面固定设置有排气口603；垃圾箱6内部顶端固定设置有电机601；电机601下方嵌入设置有风扇602；垃圾箱6内部设置有过滤网格10；垃圾箱6内部左侧设置有垃圾输送管14；垃圾输送管14底部固定设置有吸尘盘11；

喷头9包括圆形喷孔901、管道8、增压泵13；

喷头9底部固定设置有圆形喷孔901；喷头9顶部固定连接有管道8；管道8固定连接有增压泵13。

其中，固定支架3为圆柱形结构与设备主体1顶部固定连接；通过设备主体1为固定支架3提供支撑点；太阳能板2为矩形结构与固定支架3顶部固定连接，通过固定支架3，为太阳能板2提供稳固支撑点。

其中，光伏逆变器4为矩形结构与设备主体1内部顶端右侧固定连接，通过设备主体1内部顶端右侧，为光伏逆变器4提供稳固支撑点；蓄电池5为矩形结构与设备主体1内部顶端左侧固定连接，通过设备主体1内部顶端左侧，为蓄电池5提供稳固支撑点。

其中，水泵7为圆柱体结构与设备主体1内部底端右侧固定连接，通过设备主体1内部底端右侧，为水泵7提供稳固支撑点；储水箱12为矩形结构与设备主体1内部底端中部固定连接，通过设备主体1内部底端中部，为储水箱12提供稳固支撑点；管道8为圆柱形结构与设备主体1底部表面固定连接，通过设备主体1底部表面，为管道8提供稳固支撑点。

其中，增压泵13为立方体结构与设备主体1右侧固定连接，通过设备主体1右侧，为增压泵13提供稳固支撑点；管道8为圆柱形结构与增压泵13一侧固定连接，通过增压泵13与管道8的连接，可以对水进行增压与导流；喷头9为旋涡状圆形结构与管道8底部固定连接，通过管道8与喷头9的连接，在进行水流清洁时，在不影响效果的同时，可以对水进行最大程度的节流；圆形喷孔901为圆形结构与喷头9底部固定连接，通过喷头9与圆形喷孔901的连接，可以保证水流具有强大的冲击力。

其中，垃圾箱6为矩形结构连接于设备主体1左侧；排气口603为圆柱形结构连接于垃圾箱6表面；电机601为圆柱形结构连接于垃圾箱6内部顶端；风扇602为圆形结构连接于电机601前部。

其中，滤网格10为矩形结构连接于垃圾箱6内部；垃圾输送管14为圆柱形结构连接于垃圾箱6内部左侧；吸尘盘11为圆形结构连接于垃圾输送管14底部。

工作原理：

设备主体1顶部安装有太阳能板2，通过稳定支架3进行固定，保证太阳能板因为其他原因导致位移，在太阳能板2进行工作时，会将吸收的能量传递给光伏逆变器4，通过光伏逆变器4的能量转换，将太阳能转换为电能；其中光伏逆变器4与蓄电池5是互相连接的，当光伏逆变器4工作时，会把转换好的电能传递给蓄电池5；当蓄电池5充满了电，可以为其他机械器件提高能量；

通过设备主体1内部设置有储水箱12，通过水泵7，可以对水进行导流；在通过管道8与水泵7进行连接，可以对水进行输送；在设备主体1右侧设置有增压泵13，通过管道8与增压泵13的连接，可以对水进行增压，使水流冲击力加强；最后，在管道8末尾处设置有喷头9，同时在特殊性喷头9表面安装有圆形喷孔901，这样的设置，既可以进一步加强水的冲击力，保证能够更好的清洁，同时，这样的设置也能对水进行节流，保证不必要的浪费；在设备主体1左测设置有垃圾箱6，同时在垃圾箱6内部设置有电机601与风扇602，在垃圾箱6顶部表面还设置有排气口603，当电机601开始工作时，利于进行排风；在垃圾箱6内部左测，固定连接有垃圾输送管14，在垃圾运输管14的一段，安装有吸尘盘11；

通过水对街道的冲洗后，会避免灰尘飘散；当电机601启动，风扇602开始转动，会形成强烈的吸风；当地面上有污水或者垃圾，通过吸尘盘11,形成一个狭小的空间后，能够提高风的吸力，从而使垃圾或者污水吸入到垃圾输送管14内部，从而到达垃圾箱6内；同时，为了避免垃圾影响电机601工作，在垃圾箱6内还安装了过滤网格10，防止因风吸力过大，使垃圾飘入电机内；且处理垃圾的同时，还对污水进行了吸入污水，当污水到达垃圾箱6内，在垃圾箱6底部形成污水层，通过垃圾和污水尘的接触，可以防止垃圾堵塞过滤网格101；最终，实现人行道的节能和清洁。
