技术领域

本实用新型涉及安防监控技术领域，更具体地说，涉及一种可调节的安防监控支撑架装置。

背景技术

安防监控设备是用来进行监控，保证安全的，现在的安防监控设备大多都是自动化的，自动化程度十分高，可以全方位的进行监控，使监控设备的效果更好，在自动化安防监控设备的安装过程中需要使用到固定支架，现有的安装支架也不能对监控器的位置进行调整，不仅给安防监控摄像机的安装和后期维护造成很大的不便，而且降低了使用时的灵活性。

实用新型内容

(一)技术问题

本实用新型提供了一种可调节的安防监控支撑架装置，以解决现有的安装支架也不能对监控器的位置进行调整，不仅给安防监控摄像机的安装和后期维护造成很大的不便，而且降低了使用时的灵活性。

(二)技术方案

为了实现上述目的，本实用新型提供：一种可调节的安防监控支撑架装置，包括：底座、支撑杆、箱体、连接杆、滑槽箱、连接块、滚轮、凹槽、伸缩滑杆、圆柱杆一、调节杆、齿轮、转轴、固定块一、加固杆、紧固螺栓、固定块二、弹簧一、圆柱杆二、转轴外壳、卡块、卡件、固定块三、弹簧二、调节旋钮、监控器，其特征在于，所述底座的上端固定连接有支撑杆，所述支撑杆通过固定块一与加固杆进行进行加固连接，所述支撑杆的上端固定连接有箱体，所述箱体内部设有滑槽箱，所述滑槽箱的上端固定连接有连接杆，所述滑槽箱的两端设置在箱体内部两端的凹槽中，所述滑槽箱的两端固定连接有连接块，所述连接块的一端固定连接有滚轮，所述滑槽箱的内部设有伸缩滑杆，所述伸缩滑杆的两端与滑槽箱内壁固定连接，所述伸缩滑杆的前端上表面固定连接有圆柱杆一，所述滑槽箱的底部边缘通过转轴固定连接有齿轮，所述滑槽箱的前面设有调节杆，所述调节杆的上下两端与箱体内壁固定连接，所述调节杆的后面固定连接有圆柱杆二，所述伸缩滑杆的内部中间固定连接有固定块二，所述固定块二的两端通过弹簧一与伸缩滑杆固定连接，所述转轴的一端与调节旋钮固定连接，所述转轴的外部设有转轴外壳，所述转轴外壳的内壁中间设有卡块，所述转轴上设有卡件，所述转轴外壳的内壁一端固定连接有固定块三，所述固定块三周围转轴外壳一端通过弹簧二与转轴固定连接，所述连接杆的上端固定连接有监控器。

优选的，所述凹槽的底部设有轨道。

优选的，所述卡块为圆环形状，且卡块上面设有一卡件槽。

优选的，所述调节杆竖直设置在滑槽箱的前面。

优选的，所述滑槽箱的前面没有设置箱盖。

(三)有益效果

1、本实用新型通过滑槽箱端设有的连接块的底部固定连接有滚轮，滚轮与箱体内部两端的凹槽底部的轨道卡接，从而将滑槽箱进行固定，而滑槽箱的内部设有伸缩滑杆，伸缩滑杆的两端与滑槽箱内部两端固定连接，而滑槽箱的下端箱壁通过转轴固定连接有齿轮，而滑槽箱的前面设有调节杆，调节杆与箱体内部的上下端固定连接，从而对监控进行上下左右的调节，使其更加的灵活和方便。

2、其次，伸缩滑杆的内部中间位置设有固定块二，而固定块二的两端通过弹簧一与伸缩滑杆固定连接，而伸缩滑杆的前面表面设有圆柱杆，圆柱杆一通过转轴带动齿轮的转动从而使齿轮上的齿条与伸缩滑杆上的圆柱杆一进行运作，从而进行左右调节，而通过按压转动转轴使其上的卡件通过卡块上的卡件槽使其伸长，然后齿轮与调节杆上的圆柱杆二进行进行运作然后使其在竖直方向上移动。

附图说明

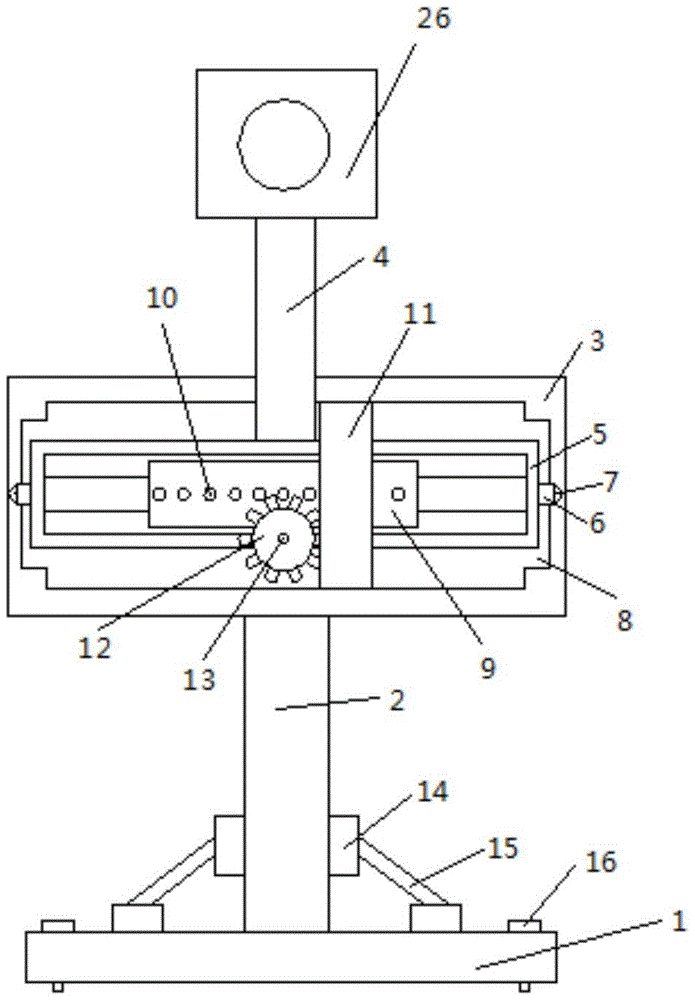

图1为本实用新型整体结构示意图。

图2为本实用新型结构伸缩滑杆的结构图。

图3为本实用新型结构调节杆侧面图。

图4为本实用新型结构转轴剖面图。

图中，部件名称与附图编号的对应关系为：底座1、支撑杆2、箱体3、连接杆4、滑槽箱5、连接块6、滚轮7、凹槽8、伸缩滑杆9、圆柱杆一10、调节杆11、齿轮12、转轴13、固定块一14、加固杆15、紧固螺栓16、固定块二17、弹簧一18、圆柱杆二19、转轴外壳20、卡块21、卡件22、固定块三23、弹簧二24、调节旋钮25、监控器26。

具体实施方式

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参阅图1-图4所示；

本实施例提供了一种可调节的安防监控支撑架装置，包括：底座1、支撑杆2、箱体3、连接杆4、滑槽箱5、连接块6、滚轮7、凹槽8、伸缩滑杆9、圆柱杆一10、调节杆11、齿轮12、转轴13、固定块一14、加固杆15、紧固螺栓16、固定块二17、弹簧一18、圆柱杆二19、转轴外壳20、卡块21、卡件22、固定块三23、弹簧二24、调节旋钮25、监控器26，其特征在于，底座1的上端固定连接有支撑杆2，支撑杆2通过固定块一14与加固杆15进行进行加固连接，支撑杆2的上端固定连接有箱体3，箱体3内部设有滑槽箱5，滑槽箱5的上端固定连接有连接杆4，滑槽箱5的两端设置在箱体3内部两端的凹槽8中，滑槽箱5的两端固定连接有连接块6，连接块6的一端固定连接有滚轮7，滑槽箱5的内部设有伸缩滑杆9，伸缩滑杆9的两端与滑槽箱5内壁固定连接，伸缩滑杆9的前端上表面固定连接有圆柱杆一10，滑槽箱5的底部边缘通过转轴13固定连接有齿轮12，滑槽箱5的前面设有调节杆11，调节杆11的上下两端与箱体3内壁固定连接，调节杆11的后面固定连接有圆柱杆二19，伸缩滑杆9的内部中间固定连接有固定块二17，固定块二17的两端通过弹簧一18与伸缩滑杆9固定连接，转轴13的一端与调节旋钮25固定连接，转轴13的外部设有转轴外壳20，转轴外壳20的内壁中间设有卡块21，转轴13上设有卡件22，转轴外壳20的内壁一端固定连接有固定块三23，固定块三23周围转轴外壳20一端通过弹簧二24与转轴13固定连接，连接杆4的上端固定连接有监控器26。

其中，凹槽8的底部设有轨道，凹槽8设置在箱体1的两端，是用来方便在竖直方向上调节设置的，而底部设置的轨道则是用来固定滑槽箱5和方便调节的，将滚轮放置在轨道中，当在竖直方向上调节时更加方便滑槽箱5的移动，从而使得转动调节旋钮25转动时更加轻松。

其中，卡块21为圆环形状，且卡块21上面设有一卡件槽，卡块21固定设置在转轴外壳的内部中间位置，而卡块21上面设有卡件槽，卡件槽的设置方便在压缩和转动时转轴上面的卡件22能够通过，从而使的齿轮12弹出，使齿轮12与调节杆11进行工作，从而进行竖直方向上的调节。

其中，调节杆11竖直设置在滑槽箱5的前面，调节杆11竖直设置在滑槽箱5的前面是为了方便当齿轮12弹出后可以更快的对其进行竖直方向的调节，也起到固定齿轮12的效果。

其中，滑槽箱5的前面没有设置箱盖，滑槽箱5不设置前箱盖是使的齿轮12更容易弹出，可以使齿轮12更加方便与调节杆11进行接触，进行调节。

工作原理：在使用过程中将底座1通过紧固螺栓16固定在相应的位置，然后将支撑杆2通过固定块一14和加固杆15进行加固，然后将支撑杆2与箱体3的底部固定连接，然后将监控器26固定连接在连接杆4的上端，然后转动调节旋钮25对监控器26进行水平方向上的调节，调节完成之后将调节旋钮25向下压，然后转动找到卡件槽的位置，然后在弹簧二24的作用下将转轴13弹出而转轴上的卡件22通过卡件槽出来，然后齿轮12与调节杆11进行接触，从而对其进行竖直方向的调节，调节完成后将齿轮12归位即可。
