技术领域

本实用新型涉及监控设备技术领域，尤其涉及一种用于工厂的安防监控设备。

背景技术

安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统，它能实时、形象、真实地反映被监控对象。

目前用于工厂的安防监控设备的角度不能够进行调节，并且不便于对其位置进行调节。

实用新型内容

本实用新型的目的是为了解决现有技术中存在用于工厂的安防监控设备的角度不能够进行调节，并且不便于对其位置进行调节缺点，而提出的一种用于工厂的安防监控设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种用于工厂的安防监控设备，包括移动座，所述移动座的顶部焊接有竖板，竖板的一侧顶部焊接有横板，横板的底部开设有两个调节槽，调节槽内转动安装有调节轴，调节轴的前侧固定连接有透明箱，调节轴的外侧固定套设有第一齿轮，两个第一齿轮相啮合，横板和移动座相互靠近的一侧均开设有连槽，两个连槽内转动安装有同一个立轴，立轴的外侧固定套设有第二齿轮，第二齿轮与一个第一齿轮相啮合，透明箱内焊接有固定板，固定板的前侧通过螺栓固定连接有摄像头，透明箱的顶部内壁上通过螺栓固定连接有多个补光灯，固定板的顶部固定连接有感光带，立轴的外侧焊接有侧板，侧板的顶部开设有立杆孔，立杆孔内滑动安装有立杆，立杆的外侧固定套设有挡板，移动座的顶部开设有多个立杆槽，立杆与多个立杆槽中的一个立杆槽相卡装。

优选的，所述立杆的顶端焊接有限位板，限位板的底部与侧板的顶部相接触，对立杆进行限位处理。

优选的，所述移动座的底部通过螺栓固定连接有四个万向轮，便于监控设备的移动。

优选的，所述横板的顶部固定连接有太阳能电池板组件，太阳能电池板组件与补光灯电性连接，直接为补光灯提供电能，节能环保。

优选的，所述立杆的外侧套设有弹簧，弹簧的顶端焊接于侧板的底部，弹簧的底端焊接于挡板的顶部，能够使得挡板回复原位。

优选的，所述立杆槽的数量为十六个，且十六个立杆槽呈环形排布。

本实用新型中，所述一种用于工厂的安防监控设备，补光灯根据感光带感应光线强弱控制发光强度，从而可根据光线强弱自动补光，当需要对摄像头的角度进行调节时，拉动挡板，解除对立轴的固定，然后转动侧板，立轴带动第二齿轮进行转动，第二齿轮带动一个第一齿轮进行转动，一个第一齿轮带动另一个第一齿轮进行转动，可以使得两个调节轴一个顺时针转动另一个逆时针转动，透明箱带动摄像头进行转动，便于调节摄像头的角度，同时监控设备可以通过万向轮进行位置移动，能够将其移动至需要的地方进行监控。

本实用新型实用性好，能够自动进行补光，便于对摄像头的角度进行调节，并且便于对监控设备的位置进行移动。

附图说明

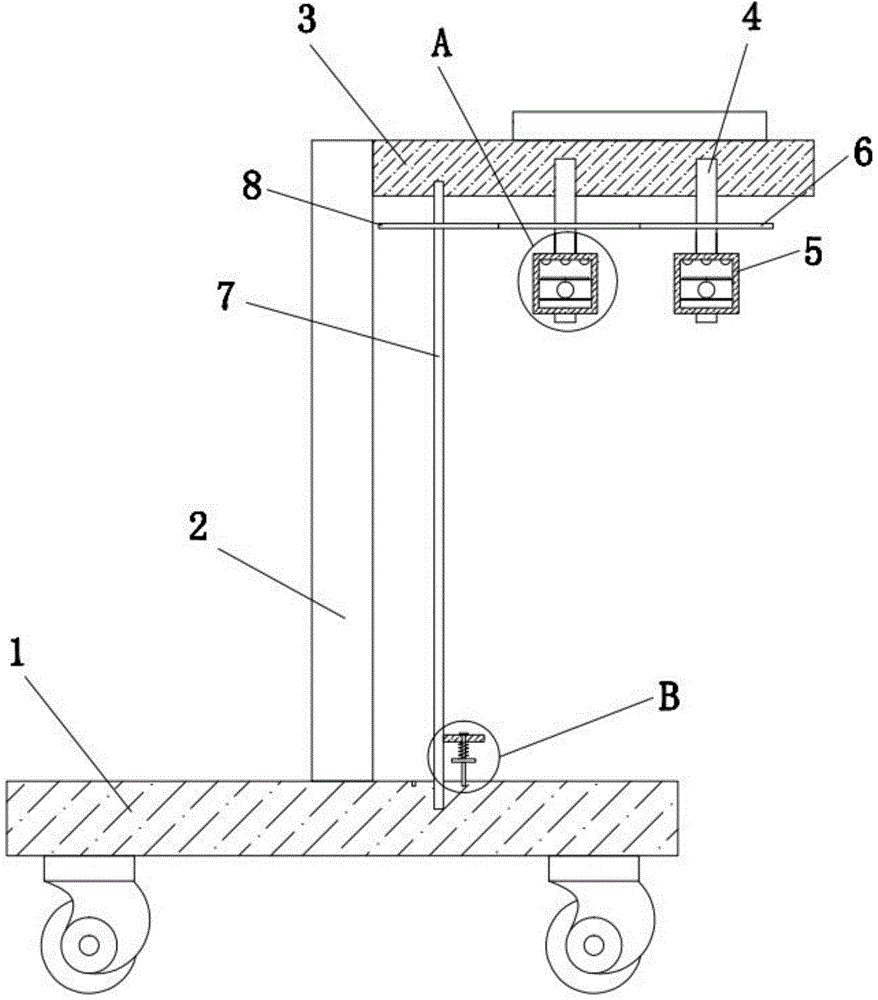

图1为本实用新型提出的一种用于工厂的安防监控设备的结构示意图；

图2为本实用新型提出的一种用于工厂的安防监控设备的A部分的结构示意图；

图3为本实用新型提出的一种用于工厂的安防监控设备的B部分的结构示意图。

图中：1、移动座；2、竖板；3、横板；4、调节轴；5、透明箱；6、第一齿轮；7、立轴；8、第二齿轮；9、固定板；10、摄像头；11、补光灯；12、感光带；13、侧板；14、立杆；15、挡板；16、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种用于工厂的安防监控设备，包括移动座1，移动座1的顶部焊接有竖板2，竖板2的一侧顶部焊接有横板3，横板3的底部开设有两个调节槽，调节槽内转动安装有调节轴4，调节轴4的前侧固定连接有透明箱5，调节轴4的外侧固定套设有第一齿轮6，两个第一齿轮6相啮合，横板3和移动座1相互靠近的一侧均开设有连槽，两个连槽内转动安装有同一个立轴7，立轴7的外侧固定套设有第二齿轮8，第二齿轮8与一个第一齿轮6相啮合，透明箱5内焊接有固定板9，固定板9的前侧通过螺栓固定连接有摄像头10，透明箱5的顶部内壁上通过螺栓固定连接有多个补光灯11，固定板9的顶部固定连接有感光带12，立轴7的外侧焊接有侧板13，侧板13的顶部开设有立杆孔，立杆孔内滑动安装有立杆14，立杆14的外侧固定套设有挡板15，移动座1的顶部开设有多个立杆槽，立杆14与多个立杆槽中的一个立杆槽相卡装。

本实施例中，立杆14的顶端焊接有限位板，限位板的底部与侧板13的顶部相接触，对立杆14进行限位处理。

本实施例中，移动座1的底部通过螺栓固定连接有四个万向轮，便于监控设备的移动。

本实施例中，横板3的顶部固定连接有太阳能电池板组件，太阳能电池板组件与补光灯11电性连接，直接为补光灯11提供电能，节能环保。

本实施例中，立杆14的外侧套设有弹簧16，弹簧16的顶端焊接于侧板13的底部，弹簧16的底端焊接于挡板15的顶部，能够使得挡板15回复原位。

本实施例中，立杆槽的数量为十六个，且十六个立杆槽呈环形排布。

本实用新型中，使用时，补光灯11根据感光带12感应光线强弱控制发光强度，从而可根据光线强弱自动补光，当需要对摄像头10的角度进行调节时，拉动挡板15，解除对立轴7的固定，然后转动侧板13，侧板13带动立轴7进行转动，立轴7带动第二齿轮8进行转动，第二齿轮8带动一个第一齿轮6进行转动，一个第一齿轮6带动另一个第一齿轮6进行转动，第一齿轮6带动调节轴4进行转动，可以使得两个调节轴4一个顺时针转动另一个逆时针转动，调节轴4带动透明箱5进行转动，透明箱5带动摄像头10进行转动，便于调节摄像头10的角度，并且设置两个摄像头10，拍摄的比较全面，满足人们的需要，同时监控设备可以通过万向轮进行位置移动，能够将其移动至需要的地方进行监控，实用性好。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
