技术领域

本实用新型涉及汽车导航技术领域，具体为一种防尘效果好的汽车导航仪。

背景技术

自打有了公路，就有了为人们指路的地图。然而，作为人们指路向导的地图，又常常成为造成人们关系紧张的根源。因为印制的地图常常不能够跟得上街道的变化，又难以辨认，就会造成开车的人责备旁边坐车的人不会看图，不能提供准确的指令。所以，能够利用高空上的卫星信号为汽车准确而又及时导航定位的卫星导航系统，就成为了几乎所有汽车都会配备的装置,汽车导航仪安装在汽车内常会沾染灰尘，需要人经常使用酒精或清洁液擦拭，且现有的导航仪通常使用触摸作为输入控制方式，虽然操作更加方便，但手上沾染的污物或手上的指纹均容易留在触摸屏上，长时间使用便使屏幕变得很脏，清理不便，影响观看效果,为此人们提出一种防尘效果好的汽车导航仪，如中国专利CN206348461U所公开的一种防尘汽车导航仪，通过导航仪本体、防尘盖板和滑槽等结构之间的配合使用，既可防尘，也能防损伤，省去麻烦的清洁操作，十分适合现有的汽车导航仪使用，但是在实际使用中，由于刷毛对于导航仪屏幕清洁的不够彻底，常常出现局部仍存在污染的情况，且毛刷也容易刮花屏幕，影响观看效果，给使用带来不便。

实用新型内容

本实用新型的目的在于提供一种防尘效果好的汽车导航仪，对传统装置中屏幕的清洁方式进行改进，解决了在实际使用中，由于刷毛对于导航仪屏幕清洁的不够彻底，常常出现局部仍存在污染的情况，且毛刷也容易刮花屏幕，影响观看效果，给使用带来不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防尘效果好的汽车导航仪，包括导航仪本体，所述导航仪本体的背面固定连接有支架，所述导航仪本体的上表面固定连接有遮阳板，所述导航仪本体的正面固定连接有清理装置。

所述清理装置包括固定套，所述固定套的背面与导航仪本体的正面固定连接，所述固定套的内壁活动连接有盒体，所述盒体上靠近底部的表面固定连接有滑块，所述固定套上正对滑块的内壁开设有滑槽，所述固定套通过滑槽与滑块的表面活动连接，所述固定套内壁的左侧固定连接有齿板，所述盒体上靠近左侧的内壁转动连接有杆一，所述杆一的表面固定连接有齿轮，所述盒体上正对齿轮的侧面开设有通槽，所述齿轮的表面穿过通孔并与齿板的表面啮合，所述杆一上靠近背面的表面固定连接有锥形齿轮一，所述锥形齿轮一的表面啮合有锥形齿轮二，所述锥形齿轮二的内壁固定连接有杆二，所述杆二的表面转动连接有固定座，所述固定座的背面与盒体的内壁固定连接，所述杆二上靠近中部的表面固定连接有棉套，所述盒体上正对棉套的表面开设有通槽，所述棉套的表面穿过通槽并与导航仪本体上的显示屏活动连接。

优选的，所述固定套上靠近滑槽的表面固定连接有限位块，所述限位块的下表面与滑块的上表面活动连接。

优选的，所述盒体的上靠近顶部的表面开设有限位通槽，所述盒体通过限位通槽活动连接有盖板。

优选的，所述盖板的上表面固定连接有推块，所述推块为半球块。

优选的，所述锥形齿轮一和锥形齿轮二均为直齿锥形齿轮，且锥形齿轮一和锥形齿轮二的轴交角为九十度。

优选的，所述固定座背面开设有凹槽，所述固定座通过凹槽活动连接有固定块，所述固定块的背面与盒体的内壁固定连接，所述固定座的表面开设有螺纹孔，所述固定座通过螺纹孔螺纹连接有螺杆，所述固定块上正对螺杆的表面开设有通孔，所述固定块通过通孔与螺杆的表面转动连接。

与现有技术相比，本实用新型的有益效果如下：

一、本实用新型通过清理装置的设置，提高了导航仪屏幕清洁效果，减少和消除屏幕上残留的污渍，保护了显示屏，延长了显示屏的使用寿命。

二、本实用新型通过固定套使清理装置与导航仪本体建立连接，通过固定套、盒体、滑块和滑槽之间的配合使用，利用滑块，实现了盒体在固定套中稳定的上下运动，通过齿板、杆一和齿轮之间的配合使用，当盒体通过滑块在滑槽中上下移动的同时，齿轮的表面会与齿板的表面齿牙啮合，实现齿轮的转动，进而带动杆一的转动。

三、本实用新型通过杆一、锥形齿轮一、锥形齿轮二、杆二、固定座和棉套之间的配合使用，杆一转动后会带动锥形齿轮一的转动，利用锥形齿轮一与锥形齿轮二表面齿牙啮合，带动锥形齿轮二的而转动，进过杆二传动，最终带动棉套的转动，在盒体的上下移动的同时，利用盒体的转动实现对导航仪本体上显示屏的滚动清洁。

四、本实用新型通过上述结构之间的配合使用，解决了在实际使用中，由于刷毛对于导航仪屏幕清洁的不够彻底，常常出现局部仍存在污染的情况，且毛刷也容易刮花屏幕，影响观看效果，给使用带来不便的问题。

附图说明

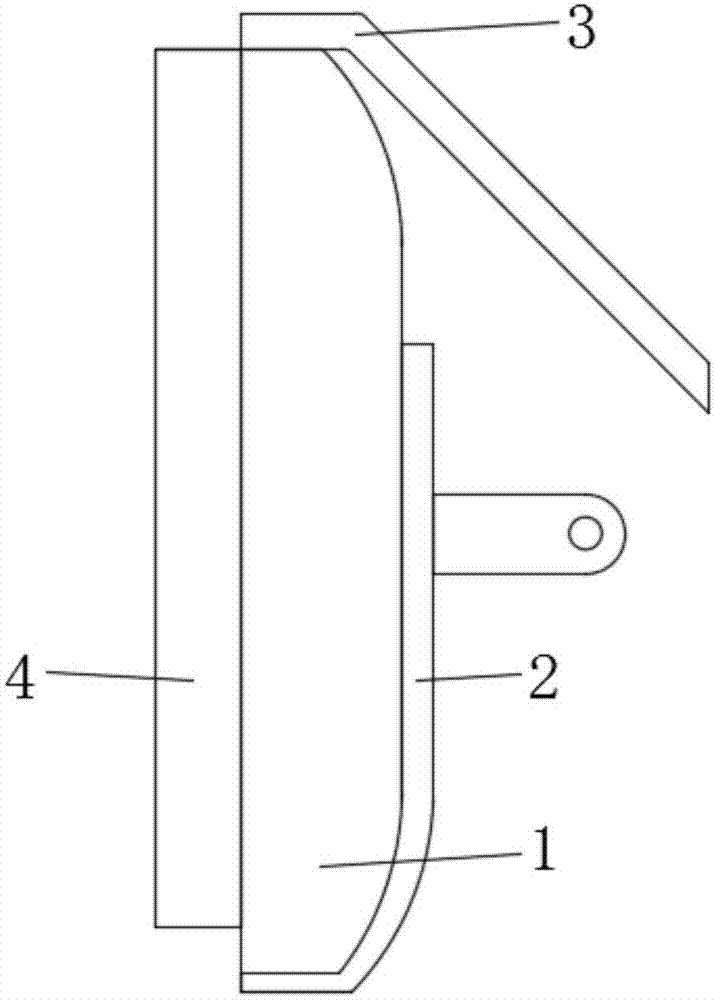

图1为本实用新型结构示意图；

图2为本实用新型固定套的俯视图；

图3为本实用新型盒体俯视图的剖视图；

图4为本实用新型盖板的右视图；

图5为本实用新型固定块的右视图。

图中：1-导航仪本体、2-支架、3-遮阳板、4-清理装置、5-固定套、6-盒体、7-滑块、8-滑槽、9-齿板、10-杆一、11-齿轮、12-锥形齿轮一、13-锥形齿轮二、14-杆二、15-固定座、16-棉套、17-限位块、18-限位通槽、19-盖板、20-推块、21-固定块、22-螺杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图5，本实用新型提供一种技术方案：一种防尘效果好的汽车导航仪，包括导航仪本体1，导航仪本体1包括显示屏，通过显示屏实现导航内容的显示，导航仪本体1的背面固定连接有支架2，通过支架2实现导航仪本体1与车体之间的连接，导航仪本体1的上表面固定连接有遮阳板3，通过遮阳板3的设置，可有效减少阳光照射，防止导航仪本体1过热或线路老化加快,导航仪本体1的正面固定连接有清理装置4，通过清理装置4的设置，提高了导航仪屏幕清洁效果，减少和消除屏幕上残留的污渍，保护了显示屏，延长了显示屏的使用寿命。

清理装置4包括固定套5，通过固定套5使清理装置4与导航仪本体1建立连接，固定套5上靠近滑槽8的表面固定连接有限位块17，限位块17的下表面与滑块7的上表面活动连接，通过限位块17的设置，避免盒体6移动过量与固定套5脱离，固定套5的背面与导航仪本体1的正面固定连接，固定套5的内壁活动连接有盒体6，盒体6的上靠近顶部的表面开设有限位通槽18，盒体6通过限位通槽18活动连接有盖板19，通过限位通槽18的设置，使得盖板19与盒体6之间的拆装更加方便快捷，通过将盖板19拆卸，实现对棉套16添加清洗液，从而使棉套16能够更好的将导航仪本体1上的显示屏进行清洁，盖板19的上表面固定连接有推块20，推块20为半球块，通过推块20的设置，在对盖板19进行拆装时更加省力，而半球块状的推块20，能够有效缓解驱动推块20时产生的压迫感，盒体6上靠近底部的表面固定连接有滑块7，利用滑块7，实现了盒体6在固定套5中稳定的上下运动，固定套5上正对滑块7的内壁开设有滑槽8，固定套5通过滑槽8与滑块7的表面活动连接，固定套5内壁的左侧固定连接有齿板9，盒体6上靠近左侧的内壁转动连接有杆一10，杆一10的表面固定连接有齿轮11，当盒体6通过滑块7在滑槽8中上下移动的同时，齿轮11的表面会与齿板9的表面齿牙啮合，实现齿轮11的转动，进而带动杆一10的转动，盒体6上正对齿轮11的侧面开设有通槽，齿轮11的表面穿过通孔并与齿板9的表面啮合，杆一10上靠近背面的表面固定连接有锥形齿轮一12，锥形齿轮一12和锥形齿轮二13均为直齿锥形齿轮，且锥形齿轮一12和锥形齿轮二13的轴交角为九十度，通过直齿锥形齿轮的设置，能够承受长时间的摩擦损耗以及具有更强的承载能力，而锥形齿轮一12和锥形齿轮二13的轴交角为九十度的设置，能够使运动和动力有着较为完整的传递，锥形齿轮一12的表面啮合有锥形齿轮二13，锥形齿轮二13的内壁固定连接有杆二14，杆二14的表面转动连接有固定座15，固定座15背面开设有凹槽，固定座15通过凹槽活动连接有固定块21，固定块21的背面与盒体6的内壁固定连接，固定座15的表面开设有螺纹孔，固定座15通过螺纹孔螺纹连接有螺杆22，固定块21上正对螺杆22的表面开设有通孔，固定块21通过通孔与螺杆22的表面转动连接，通过固定座15、凹槽、固定块21、螺杆22、固定座15上的螺纹孔以及固定块21上通孔之间的配合使用，实现了固定座15的快速拆装，从而方便杆二14的拆卸，进而实现棉套16的更换，固定座15的背面与盒体6的内壁固定连接，杆二14上靠近中部的表面固定连接有棉套16，杆一10转动后会带动锥形齿轮一12的转动，利用锥形齿轮一12与锥形齿轮二13表面齿牙啮合，带动锥形齿轮二13的而转动，进过杆二14传动，最终带动棉套16的转动，在盒体6的上下移动的同时，利用盒体6的转动实现对导航仪本体1上显示屏的滚动清洁，且相对棉套16受导航仪本体1上显示屏摩擦被动滚动而言，本方案具有主动转动的效果，能够与导航仪本体1上显示屏之间产生更大的摩擦力，从而能够达到更彻底的清洁效果，盒体6上正对棉套16的表面开设有通槽，棉套16的表面穿过通槽并与导航仪本体1上的显示屏活动连接。

工作原理：该防尘效果好的汽车导航仪在使用时，当盒体6通过滑块7在滑槽8中上下移动的同时，齿轮11的表面会与齿板9的表面齿牙啮合，实现齿轮11的转动，进而带动杆一10的转动，杆一10转动后会带动锥形齿轮一12的转动，利用锥形齿轮一12与锥形齿轮二13表面齿牙啮合，带动锥形齿轮二13的而转动，进过杆二14传动，最终带动棉套16的转动，在盒体6的上下移动的同时，利用盒体6的转动实现对导航仪本体1上显示屏的滚动清洁。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
