技术领域

本实用新型涉及消防设备技术领域，具体为一种防锈消防栓。

背景技术

消防栓，正式叫法为消火栓，一种固定式消防设施，主要作用是控制可燃物、隔绝助燃物、消除着火源。分室内消火栓和室外消火栓，室外消防栓一般是直接暴露在外界环境当中，容易受到雨水侵蚀，其表面将会生锈，影响消防栓的密封性，降低消防栓的使用寿命。

为此，提出一种防锈消防栓。

实用新型内容

本实用新型的目的在于提供一种防锈消防栓，通过防护外壳对消防栓进行保护，避免消防栓表面受到雨水侵蚀，且第二填料腔内部的干燥剂可以对消防栓表面的水分进行吸附，保持消防栓外表面的干燥，避免消防栓表面受到腐蚀，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防锈消防栓，包括消防栓和防护外壳，所述防护外壳罩在消防栓外侧；

所述消防栓四周设置有多个出水管，所述出水管焊接在消防栓外侧，所述出水管远离消防栓一侧设置有封盖，所述封盖通过螺纹安装在出水管上侧，所述消防栓底端设置有底座，所述底座焊接在消防栓底端；

所述防护外壳底端通过螺栓固定安装在底座上侧，所述防护外壳内侧设置有第一填料腔和第二填料腔，所述第二填料腔位于第一填料腔内侧，所述第二填料腔通过粘合胶粘贴在第一填料腔内侧，所述第一填料腔通过粘合胶粘贴在防护外壳内侧，所述第一填料腔内部填充有相变材料胶囊，所述第二填料腔内部填充有干燥剂。

消防栓用于进行供水，出水管用于与外界管道进行连接，封盖用于对出水管进行封闭，防护外壳用于对消防栓进行防护，第二填料腔内部的干燥剂可以对消防栓表面的水分进行吸附，保持消防栓外表面的干燥，避免消防栓表面受到腐蚀，同时第一填料腔内部的相变材料胶囊在消防栓内部温度降低时，相变材料胶囊将会释放热量，维持消防栓内部的稳定，避免消防栓受冷收缩，而其内部水分结冰膨胀，导致消防栓破裂。

优选的，所述防护外壳外侧设置有金属防护板，所述金属防护板通过螺栓固定安装在防护外壳外侧。

金属防护板用于对防护外壳进行防护，用于增强防护外壳的韧性，避免防护外壳受到撞击发生损坏。

优选的，所述相变材料胶囊设置为复合相变材料，所述相变材料胶囊膨胀后的体积小于第一填料腔的体积。

相变材料胶囊膨胀后体积将会增大，第一填料腔体积较大设置，能够避免相变材料胶囊膨胀后导致第一填料腔变形，从而影响防护外壳的整体形状。

优选的，所述第二填料腔内侧设置有钢丝网，所述钢丝网通过螺栓固定安装在第二填料腔内部。

钢丝网的设置能够增加干燥剂与内部空气的接触面积，提高干燥剂吸收空气中水分的效率。

优选的，所述防护外壳内侧设置有隔温层，所述隔温层通过粘合胶粘贴在防护外壳内侧。

隔温层使用的时真空隔板，具有较好的隔温效果，避免外界温度对防护外壳2内部造成影响。

优选的，所述消防栓外侧设置有耐腐蚀层，所述耐腐蚀层设置为镀铬层。

耐腐蚀层所使用的镀铬层具有良好的化学稳定性，在碱、硫化物、硝酸和大多数有机酸中均不发生作用具有较强的耐腐蚀性，用于提高消防栓1表面的耐腐蚀性，延长消防栓的使用寿命。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型，通过防护外壳对消防栓进行保护，避免消防栓表面受到雨水侵蚀，且第二填料腔内部的干燥剂可以对消防栓表面的水分进行吸附，保持消防栓外表面的干燥，避免消防栓表面受到腐蚀；

2、本实用新型，隔温层使用的时真空隔板，具有较好的隔温效果，避免外界温度对防护外壳内部造成影响；

3、本实用新型，相变材料胶囊膨胀后体积将会增大，第一填料腔体积较大设置，能够避免相变材料胶囊膨胀后导致第一填料腔变形，从而影响防护外壳的整体形状。

附图说明

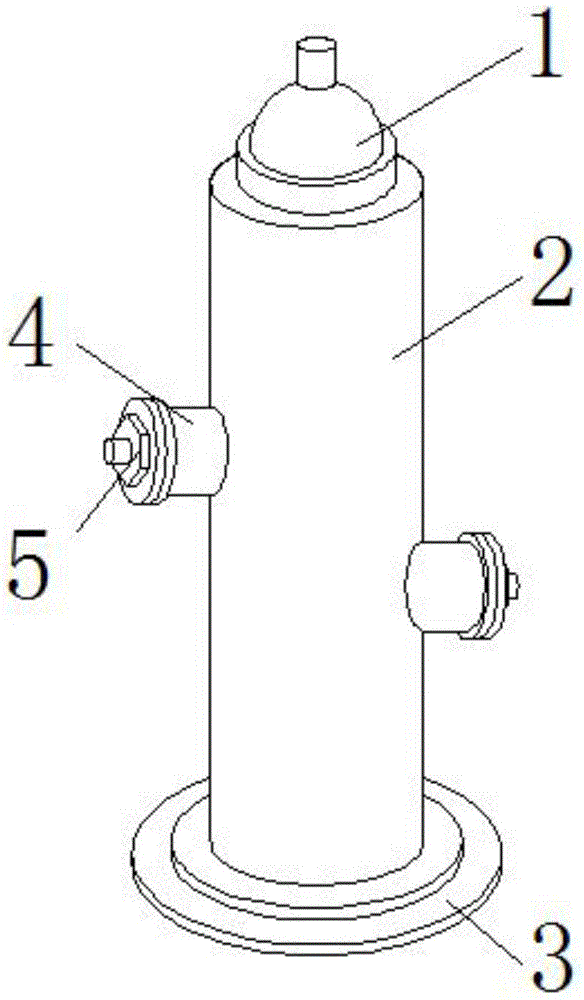

图1为本实用新型的结构示意图；

图2为本实用新型的消防栓结构示意图；

图3为本实用新型的防护外壳切面的结构示意图。

图中：1、消防栓；2、防护外壳；3、底座；4、出水管；5、封盖；6、耐腐蚀层；7、隔温层；8、相变材料胶囊；9、第二填料腔；10、干燥剂；11、钢丝网；12、第一填料腔；13、金属防护板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种防锈消防栓，如图1所示，包括消防栓1和防护外壳2，防护外壳2罩在消防栓1外侧；

具体的，如图1所示，消防栓1四周设置有多个出水管4，出水管4焊接在消防栓1外侧，出水管4远离消防栓1一侧设置有封盖5，封盖5通过螺纹安装在出水管4上侧，消防栓1底端设置有底座3，底座3焊接在消防栓1底端；

具体的，如图1和3所示，防护外壳2底端通过螺栓固定安装在底座3上侧，防护外壳2内侧设置有第一填料腔12和第二填料腔9，第二填料腔9位于第一填料腔12内侧，第二填料腔9通过粘合胶粘贴在第一填料腔12内侧，第一填料腔12通过粘合胶粘贴在防护外壳2内侧，第一填料腔12内部填充有相变材料胶囊8，第二填料腔9内部填充有干燥剂10。

通过上述技术方案，消防栓1用于进行供水，出水管4用于与外界管道进行连接，封盖5用于对出水管4进行封闭，防护外壳2用于对消防栓1进行防护，第二填料腔9内部的干燥剂10可以对消防栓1表面的水分进行吸附，保持消防栓1外表面的干燥，避免消防栓1表面受到腐蚀，同时第一填料腔12内部的相变材料胶囊8在消防栓1内部温度降低时，相变材料胶囊8将会释放热量，维持消防栓1内部的稳定，避免消防栓1受冷收缩，而其内部水分结冰膨胀，导致消防栓1破裂。

具体的，具体的，如图2所示，防护外壳2外侧设置有金属防护板13，金属防护板13通过螺栓固定安装在防护外壳2外侧。

通过上述技术方案，金属防护板13用于对防护外壳2进行防护，用于增强防护外壳2的韧性，避免防护外壳2受到撞击发生损坏。

具体的，如图3所示，相变材料胶囊8设置为复合相变材料，相变材料胶囊8膨胀后的体积小于第一填料腔12的体积。

通过上述技术方案，相变材料胶囊8膨胀后体积将会增大，第一填料腔12体积较大设置，能够避免相变材料胶囊8膨胀后导致第一填料腔12变形，从而影响防护外壳2的整体形状。

具体的，如图3所示，第二填料腔9内侧设置有钢丝网11，钢丝网11通过螺栓固定安装在第二填料腔9内部。

通过上述技术方案，钢丝网11的设置能够增加干燥剂10与内部空气的接触面积，提高干燥剂10吸收空气中水分的效率。

具体的，如图3所示，防护外壳2内侧设置有隔温层7，隔温层7通过粘合胶粘贴在防护外壳2内侧。

通过上述技术方案，隔温层7使用的时真空隔板，具有较好的隔温效果，避免外界温度对防护外壳2内部造成影响。

具体的，如图2所示，消防栓1外侧设置有耐腐蚀层6，耐腐蚀层6设置为镀铬层。

通过上述技术方案，耐腐蚀层6所使用的镀铬层具有良好的化学稳定性，在碱、硫化物、硝酸和大多数有机酸中均不发生作用具有较强的耐腐蚀性，用于提高消防栓1表面的耐腐蚀性，延长消防栓1的使用寿命。

工作原理：安装时，将防护外壳2安装在消防栓1外侧，通过防护外壳2对消防栓1进行保护，避免消防栓1表面受到雨水侵蚀，且第二填料腔9内部的干燥剂10可以对消防栓1表面的水分进行吸附，保持消防栓1外表面的干燥，避免消防栓1表面受到腐蚀，同时第一填料腔12内部的相变材料胶囊8在消防栓1内部温度降低时，相变材料胶囊8将会释放热量，维持消防栓1内部的稳定，避免消防栓1受冷收缩，而其内部水分结冰膨胀，导致消防栓1破裂。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
