技术领域

本实用新型涉及座椅领域，具体为一种汽车座椅。

背景技术

儿童汽车座椅一般可置放在汽车后座的固有座椅上供儿童乘坐，以使儿童维持固定位置，提高车辆行驶中儿童的安全性，一般会设计有相当复杂的调整装置，用以配合不同的汽车固有座椅的背靠部的倾斜角度，以期与汽车固有座椅的背靠部紧密接触而达到较好的定位效果，或是提供儿童乘坐时一个较为舒适的乘坐姿势。但是具有这样复杂的背靠角度调整装置会使得儿童汽车椅的成本提高，也会使组装上较为繁杂，操作上也较不便，且同时在大人使用的时间还需要将儿童座椅进行拆卸，使用不便，因此，需要在现有的汽车座椅上进行改进，提供一种新的儿童座椅一体式汽车座椅。

实用新型内容

(一)解决的技术问题

针对现有技术的汽车座椅在使用的过程中组装繁杂，在大人使用的时间还需要将儿童座椅进行拆卸，使用不便，不能很好的达到一体化的技术问题，本实用新型提供了一种儿童座椅一体式汽车座椅，通过设置固定枕、扩展扶手、可塑条、翻转组件和伸缩柱，达到可以和原本的汽车座椅一体化的效果，使用便捷的效果。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种儿童座椅一体式汽车座椅，包括靠背、坐垫和靠枕，靠背的顶端嵌入连接有靠枕，坐垫固定设置在靠背的底端；

靠枕的表面固定连接有固定枕，固定枕的内部固定嵌入有可塑条，坐垫的两端均设置有扩展扶手，靠枕的背部两侧固定设置有连接块，连接块的内侧嵌入有翻转组件，翻转组件的底端套接有嵌入柱，扩展扶手的底端固定设置有伸缩柱。

优选的，固定枕设置为“U”状，且内部填充为海绵层。

优选的，可塑条设置有若干个，且相互横竖向交错，且竖向设置有3-5根，设置为金属条状体。

优选的，扩展扶手设置有两个，且设置为半圆状海绵扶手，扩展扶手通过伸缩柱与坐垫嵌入连接。

优选的，翻转组件设置有两个，均设置为连接柱和嵌入连接块中的旋转轴，翻转组件为金属组件。

优选的，嵌入柱的表面开设有供翻转组件嵌入的开口，且开口一直延伸设置至嵌入柱的底部，嵌入柱设置为金属柱状体。

优选的，嵌入柱与翻转组件连接的位置设置有滑动轴。

优选的，伸缩柱设置有四个，两个为一组设置在扩展扶手的底端两侧，伸缩柱设置为弧状伸缩柱，且伸缩柱两端向中间可进行伸缩，伸缩柱的一端嵌入在坐垫中。

(三)有益效果

(1)本实用新型提供了一种儿童座椅一体式汽车座椅，通过设置固定枕、扩展扶手、可塑条、翻转组件和伸缩柱，达到可以和原本的汽车座椅一体化的效果，使用便捷的效果。

(2)本实用新型提供了一种儿童座椅一体式汽车座椅，通过固定枕达到固定脖颈的效果，通过可塑条达到辅助固定枕进行固定脖颈的效果，同时达到使固定枕可以塑形的效果，通过扩展扶手达到对儿童身体进行固定的效果，通过翻转组件到达使靠枕可以进行角度翻转的效果，通过嵌入柱达到使靠枕进行滑动的效果，通过伸缩柱达到使扩展扶手可进行伸缩的效果，通过以上所述，达到可以和原本的汽车座椅一体化的效果，使用便捷的效果，使用效果很好。

附图说明

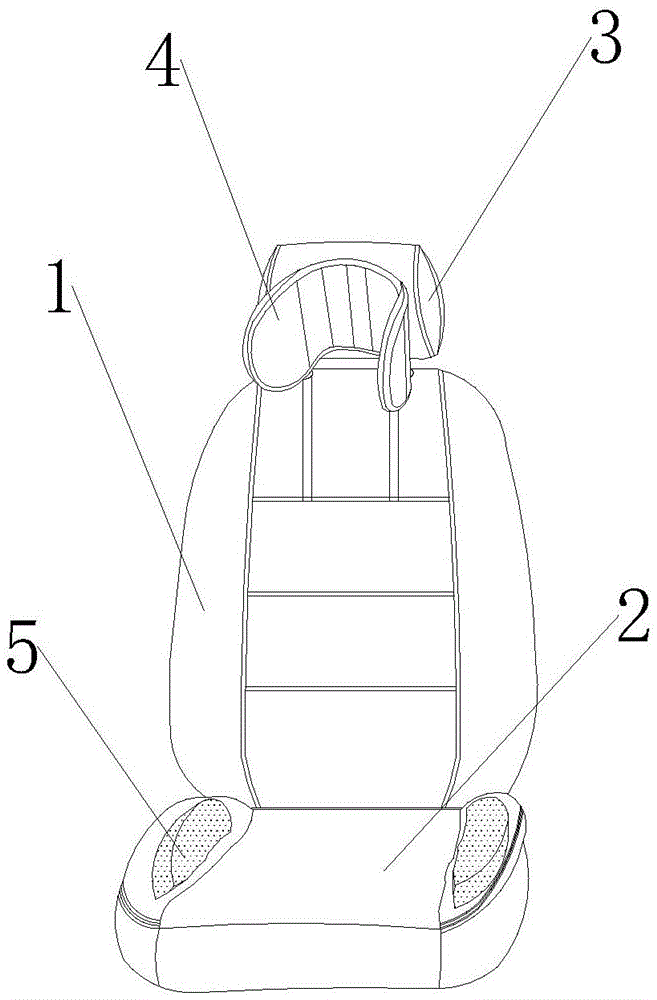

图1为本实用新型装置本体的结构示意图。

图2为本实用新型固定枕内部连接结构平面图。

图3为本实用新型靠枕背部结构平面图。

图4为本实用新型伸缩柱连接结构示意图。

图1-4中：1靠背、2坐垫、3靠枕、4固定枕、5扩展扶手、6可塑条、7连接块、8翻转组件、9嵌入柱、10伸缩柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的靠背1、坐垫2和靠枕3均可以通过市场购买或私人订制所得。

本实用新型实施例提供一种儿童座椅一体式汽车座椅，如图1-4所示，包括靠背1、坐垫2和靠枕3，靠背1的顶端嵌入连接有靠枕3，坐垫2固定设置在靠背1的底端；

靠枕3的表面固定连接有固定枕4，固定枕4设置为“U”状，且内部填充为海绵层，通过固定枕4达到固定脖颈的效果，固定枕4的内部固定嵌入有可塑条6，可塑条6设置有若干个，且相互横竖向交错，且竖向设置有3-5根，设置为金属条状体，通过可塑条6达到辅助固定枕4进行固定脖颈的效果，同时达到使固定枕4可以塑形的效果，坐垫2的两端均设置有扩展扶手5，扩展扶手5设置有两个，且设置为半圆状海绵扶手，扩展扶手5通过伸缩柱10与坐垫2嵌入连接，通过扩展扶手5达到对儿童身体进行固定的效果，靠枕3的背部两侧固定设置有连接块7，连接块7的内侧嵌入有翻转组件8，翻转组件8设置有两个，均设置为连接柱和嵌入连接块7中的旋转轴，翻转组件8为金属组件，通过翻转组件8到达使靠枕3可以进行角度翻转的效果，翻转组件8的底端套接有嵌入柱9，嵌入柱9的表面开设有供翻转组件8嵌入的开口，且开口一直延伸设置至嵌入柱9的底部，嵌入柱9设置为金属柱状体，嵌入柱9与翻转组件8连接的位置设置有滑动轴，通过嵌入柱9达到使靠枕3进行滑动的效果，扩展扶手5的底端固定设置有伸缩柱10，伸缩柱10设置有四个，两个为一组设置在扩展扶手5的底端两侧，伸缩柱10设置为弧状伸缩柱，且伸缩柱10两端向中间可进行伸缩，伸缩柱10的一端嵌入在坐垫2中，通过伸缩柱10达到使扩展扶手5可进行伸缩的效果。

具体原理：在儿童需要使用座椅的时候，使用人员先使靠枕3进行翻转，使靠枕3从靠背1的顶端翻转至靠枕3的前端表面，同时翻转组件8进行翻转，然后再使翻转组件8在嵌入柱9上进行滑动，根据儿童脖颈的高度调整高度，使扩展扶手5接触到脖颈的位置，接着在调整固定枕4的形状，固定枕4内部的可塑条6进行活动，然后使用人员使扩展扶手5进行伸展，伸缩柱10进行伸缩，限制儿童的座椅上的空间，对儿童的身体进行一定的固定，在儿童使用完毕后，使用人员再将座椅调整恢复即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
