技术领域

本实用新型涉及儿童游乐设施领域，具体为一种安全性高的儿童滑梯钢管件内表面除锈装置。

背景技术

儿童滑梯非常适用于活泼的场合，游乐设施的结构安全耐用，其设计巧妙，色彩和谐，塑料的各个部件的巧妙结合，可给孩子带来安全、欢乐和活泼的感受。为了保障孩子在玩耍时的安全性以及滑梯的使用寿命，因此对钢结构件常采用热浸锌表面处理工艺，以提高钢结构件的表面抗腐蚀能力，保障强度的同时延长使用寿命，钢结构管件通常只会对外表面进行热浸锌处理，由于内表面的锈层，氧化层等不完全处理导致热浸锌失败，安装使用过程中内表面积存水分和腐蚀性液体，导致钢结构管件由内到外锈蚀，从而破坏钢管强度，降低使用寿命，给儿童玩耍时带来安全风险。

实用新型内容

针对以上问题，本实用新型提供了一种安全性高的儿童滑梯钢管件内表面除锈装置，对钢管内表面的抛光处理，保证在热浸锌工艺中钢管的内表面也会有效进行镀锌处理提高抗腐蚀性，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种安全性高的儿童滑梯钢管件内表面除锈装置，包括底座、注液泵和废液收集泵，所述底座底部设置有传动箱，且底座固定在传动箱上，所述底座上表面两侧固定设置有立架，所述立架的横梁下方位于底座上垂直向上插接有多组等间隔互相平行的研磨棒，所述研磨棒下端贯穿底座延伸至传动箱内部，且研磨棒下端固定设置有带轮，所述传动箱内部固定设置有抛光电机，所述抛光电机的输出轴端也设置有带轮并与各组研磨棒下端的带轮之间通过皮带连接，且相邻的两个带轮之间呈链扣式连接。

作为本实用新型一种优选的技术方案，所述立架的中部固定设置有水平的支撑架板，所述支撑架板上对应研磨棒的位置设置有通孔，所述研磨棒的上端穿过通孔，且与通孔内壁之间留有间隙，所述立架上表面位于通孔的两侧设置有立板，所述立板上通过螺纹连接设置有调节丝杆，所述调节丝杆指向通孔的一端通过轴承连接卡紧弧板。

作为本实用新型一种优选的技术方案，所述立架的横梁上设置有多组喷液嘴，所述喷液嘴喷射口指向研磨棒的上端，所述喷液嘴通过水管连接注液泵的出液口，所述注液泵的进液口连接储液箱。

作为本实用新型一种优选的技术方案，所述研磨棒与底座的连接处且位于底座的上表面设置有废液收集罩，所述废液收集罩的中心处套接在研磨棒的外侧，且废液收集罩的底部通过水管连接废液收集泵的进液口。

作为本实用新型一种优选的技术方案，所述研磨棒为圆柱状长杆结构，且研磨棒的外表面设置有螺旋槽。

与现有技术相比，本实用新型的有益效果是：通过将钢管套接在研磨棒上并利用调节丝杆和卡紧弧板固定，启动设备，抛光电机带动研磨棒对钢管内表面进行抛光，从而实现对钢管内表面的抛光处理，保证在热浸锌工艺中钢管的内表面也会有效进行镀锌处理提高抗腐蚀性，防止从内至外锈蚀钢管，以提高钢管的强度和使用寿命，从而保证儿童玩耍时的安全性。

附图说明

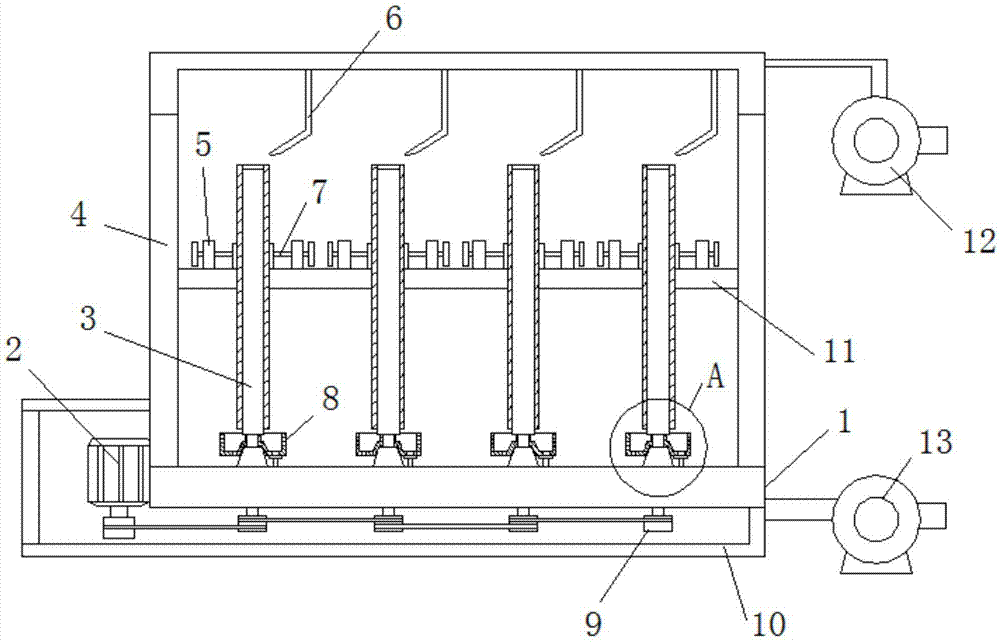

图1为本实用新型的总装截面结构示意图；

图2为本实用新型的支撑架板结构俯视图；

图3为本实用新型的研磨棒结构示意图；

图4为本实用新型的A处放大结构示意图。

图中：1-底座；2-抛光电机；3-研磨棒；31-螺旋槽；4-立架；5-立板；6-喷液嘴；7-调节丝杆；8-废液收集罩；9-带轮；10-传动箱；11-支撑架板；12-注液泵；13-废液收集泵；14-卡紧弧板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-4，本实用新型提供一种技术方案：一种安全性高的儿童滑梯钢管件内表面除锈装置，包括底座1、注液泵12和废液收集泵13，所述底座1底部设置有传动箱10，且底座1固定在传动箱10上，所述底座1上表面两侧固定设置有立架4，所述立架4的横梁下方位于底座1上垂直向上插接有多组等间隔互相平行的研磨棒3，所述研磨棒3下端贯穿底座1延伸至传动箱10内部，且研磨棒3下端固定设置有带轮9，所述传动箱10内部固定设置有抛光电机2，所述抛光电机2的输出轴端也设置有带轮9并与各组研磨棒3下端的带轮9之间通过皮带连接，且相邻的两个带轮9之间呈链扣式连接。

本实施例中，所述立架4的中部固定设置有水平的支撑架板11，所述支撑架板11上对应研磨棒3的位置设置有通孔，所述研磨棒3的上端穿过通孔，且与通孔内壁之间留有间隙，所述立架4上表面位于通孔的两侧设置有立板5，所述立板5上通过螺纹连接设置有调节丝杆7，所述调节丝杆7指向通孔的一端通过轴承连接卡紧弧板14。钢管插接在研磨棒3与通孔之间的间隙中，通过两侧的调节丝杆7将两个卡紧弧板14靠近对合，从而卡紧钢管，防止抛光时转动。

本实施例中，所述立架4的横梁上设置有多组喷液嘴6，所述喷液嘴6喷射口指向研磨棒3的上端，所述喷液嘴6通过水管连接注液泵12的出液口，所述注液泵12的进液口连接储液箱。喷液嘴6向钢管内表面与研磨棒3之间喷射研磨液，帮助对钢管内表面进行彻底抛光处理，除去锈层和氧化层，并且能够降温。

本实施例中，所述研磨棒3与底座1的连接处且位于底座1的上表面设置有废液收集罩8，所述废液收集罩8的中心处套接在研磨棒3的外侧，且废液收集罩8的底部通过水管连接废液收集泵13的进液口。研磨液顺流而下，带走磨削废屑的同时带走热量并流向废液收集罩8，由废液收集泵13抽走排出。

本实施例中，所述研磨棒3为圆柱状长杆结构，且研磨棒3的外表面设置有螺旋槽31，螺旋槽31便于排出研磨液和磨削掉的粉屑。

本实用新型的工作原理：将钢管插接在研磨棒3与通孔之间的间隙中，通过两侧的调节丝杆7将两个卡紧弧板14靠近对合，从而卡紧钢管，防止抛光时转动，启动设备，抛光电机2通过带传动带动研磨棒3转动，对钢管内表面进行抛光处理，注液泵12将研磨液加压后由喷液嘴6向钢管内表面与研磨棒3之间喷射研磨液，帮助对钢管内表面进行彻底抛光处理，除去锈层和氧化层，并且能够降温，研磨液顺流而下，带走磨削废屑的同时带走热量并流向废液收集罩8，由废液收集泵13抽走排出，从而实现对钢管内表面的抛光处理，保证在热浸锌工艺中钢管的内表面也会有效进行镀锌处理提高抗腐蚀性，防止从内至外锈蚀钢管，以提高钢管的强度和使用寿命，从而保证儿童玩耍时的安全性。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
