技术领域

本实用新型涉及瓦楞纸箱印刷技术领域，具体为一种版纸专用排版桌。

背景技术

印版按要求排列到片基上的过程可称之为排版。在拍板时，片基的大小形状与瓦楞纸箱的纸板相适配，使印版能够按要求对齐到纸板上，以使图案印到所要求的位置。无论是采用人工排版，还是采用数字化的拍板技术，都需要保证版纸的平整，绘图比例精确，位置精准，特别是对于需要套色处理的版面。而现有的排版桌在铺设版纸时容易出现翘版，版面不平整；对于需要套色处理的排版设计，常出现排版位移现象；在人工排版时，桌面无法根据个人要求进行调整，增加排版难度；以上各方面都将影响排版的质量、精度、效率，最终影响印刷品的质量。中国专利(公告号：CN205631651U)公开了一种版纸排版桌，包括桌面、脚架、升降杆、导轨、拉杆、固定钩槽、控制箱和控制面板，所述桌面与脚架转动连接，升降杆连接脚架和桌面底部；所述导轨设于桌面两侧，所述拉杆横跨桌面设于导轨上；所述拉杆沿长度方向设有拉杆钩槽；所述固定钩槽设于桌面的下缘；所述控制箱和控制面板设于桌面侧边。该排版桌版纸铺设平整，固定牢固，在套色处理时不出现位移现象，实现多张套色精准、方便；排版桌面可以根据要求调整斜率，方便排版，实现精准快速有效的排版；总体上提升了排版精度，提高排版效率，增加了排版的舒适度，排版出高质量的印刷版纸。但是该实用新型只通过一个升降杆来对桌面进行角度调节的效果不理想，调节角度的过程容易出现偏差，需要对其进行改进。

实用新型内容

本实用新型的目的在于提供一种版纸专用排版桌，具备了桌面的角度调节过程更方便，调节角度的过程更稳定，使用效果更好，且具备了一定的整体升降功能，有助于不同身高操作人员操作的优点，解决了只通过一个升降杆来对桌面进行角度调节的效果不理想，调节角度过程容易出现偏差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种版纸专用排版桌，包括脚架、桌面、控制面板和控制箱，所述控制面板固定连接在桌面上靠近其侧面的正面，所述控制箱设置在桌面的侧面，所述脚架的顶部固定连接有固定框，所述脚架的顶部还固定连接有框架，所述固定框的顶部活动连接有支杆一，所述支杆一上靠近其顶部的侧面开设有通孔，所述通孔的内壁转动连接有转动轴，所述框架上靠近其侧面的顶部活动连接有支杆二，所述支杆二的顶部转动连接有铰链，所述铰链固定连接在桌面的底部，所述桌面的底部开设有滑槽，所述支杆一的顶部通过桌面的滑槽与桌面活动连接，所述桌面滑槽的内壁开设有小滑槽，所述转动轴通过桌面滑槽内壁的小滑槽与桌面小滑槽的内壁活动连接。

所述脚架的底部开设有凹槽，所述凹槽的内壁固定连接有电机一，所述凹槽内壁的顶部开设有通孔，所述通孔的内壁固定连接有联轴器，所述电机一的顶部与联轴器的底部活动连接，所述联轴器的顶部转动连接有丝杆一，所述支杆一底部设置有螺纹凹槽，所述丝杆一的表面与支杆一的内壁螺纹连接，所述固定框的顶部开设有通槽，所述支杆一通过固定框的通槽与固定框活动连接。

所述凹槽的内壁固定连接有电机二，所述电机二的顶部转动连接有输出轴，所述输出轴通过脚架凹槽的通孔与脚架活动连接，所述输出轴的一端固定连接有齿轮一，所述齿轮一的表面活动连接有链条，所述链条的一端转动连接有齿轮二，所述齿轮二的顶部开设有通孔，所述通孔的内壁固定连接有丝杆二，所述支杆二的底部开设有螺纹凹槽，所述丝杆二的表面与支杆二的内壁螺纹连接，所述框架上靠近其侧面的顶部开设有通槽，所述支杆二通槽框架的通槽与框架活动连接。

优选的，所述脚架凹槽内壁通孔的内壁固定连接有轴承套，且轴承套的内壁与输出轴的表面固定连接。

优选的，所述支杆二的数量为两个，且两个支杆二以框架的纵向中线为轴线对称分布在框架的顶部。

优选的，所述转动轴的直径小于桌面底部小滑槽的宽度，且小滑槽的内壁固定连接有防摩擦垫片。

优选的，所述丝杆二的底部设置有轴承，且轴承的外壁固定连接在脚架顶部的凹槽中。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置固定框、框架、支杆一、转动轴、支杆二、铰链、电机一、联轴器、丝杆一、电机二、输出轴、齿轮一、链条、齿轮二、丝杆二和轴承套，需要调节桌面的角度时，操作控制面板使得电机二发生转动，电机二转动的同时带动输出轴和齿轮一发生转动，齿轮一通过设置的链条带动齿轮二发生转动，从而实现了齿轮二带动丝杆二的转动，丝杆二的转动使得支杆二上升，支杆二的一端被铰链锁定，使得支杆二不会发生自转，从而稳定的上升，支杆二的上升顶起了桌面上靠近其背面的底部，使得桌面发生倾斜，此时桌面上升的过程中，转动杆在小滑槽内转动的时，也在小滑槽内移动，最终实现了桌面的倾斜，且支杆二和支杆一呈三角结构，实现了桌面的稳定，需要桌面整体上升时，控制电机一和电机二同时发生转动，此时经过传动作用丝杆一发生转动，使得支杆一上升，配合上升的支杆二，同时顶起了桌面，实现了桌面的整体上升，使用更方便。

综上所述，通过上述等结构之间的配合使用，解决了只通过一个升降杆来对桌面进行角度调节的效果不理想，调节角度过程容易出现偏差的问题，实现了桌面的角度调节过程更方便，调节角度的过程更稳定，使用效果更好，且具备了一定的整体升降功能，有助于不同身高操作人员的操作。

附图说明

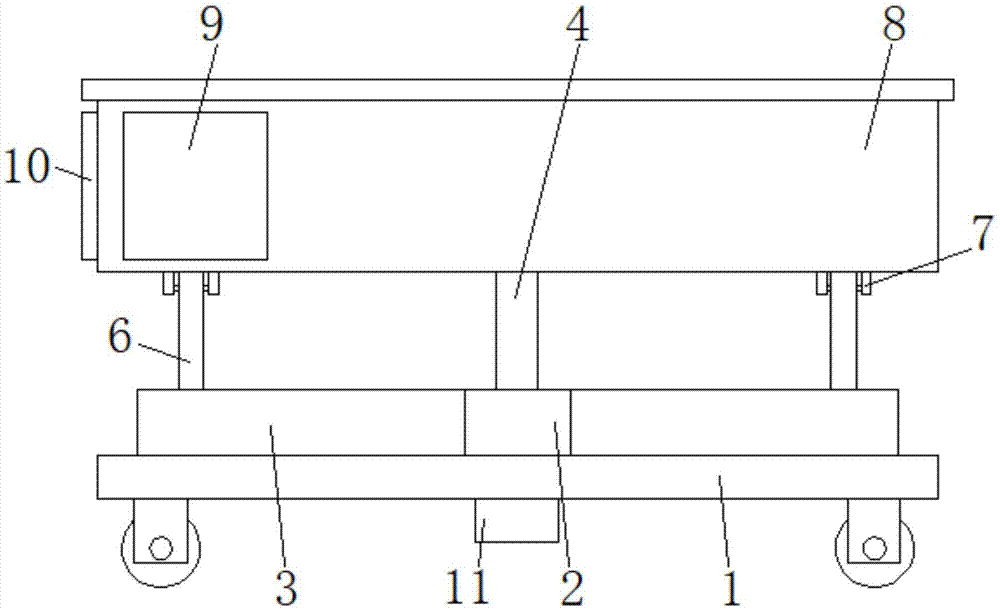

图1为本实用新型结构示意图；

图2为本实用新型脚架顶部结构示意图；

图3为本实用新型桌面底部结构示意图；

图4为本实用新型固定框内部剖视图；

图5为本实用新型框架内部剖视图。

图中：1-脚架、2-固定框、3-框架、4-支杆一、5-转动轴、6-支杆二、7-铰链、8-桌面、9-控制面板、10-控制箱、11-电机一、12-联轴器、13-丝杆一、14-电机二、15-输出轴、16-齿轮一、17-链条、18-齿轮二、19-丝杆二、20-轴承套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型提供一种技术方案：一种版纸专用排版桌，包括脚架1、桌面8、控制面板9和控制箱10，脚架1具有支撑顶部结构的作用，且脚架1的底部设置有滑轮，控制面板9固定连接在桌面8上靠近其侧面的正面，控制面板9用于控制拉杆、电机一11和电机二14的运作，控制面板9与控制箱10和电机电连接，控制箱10设置在桌面8的侧面，控制箱10用于控制电源、灯光和桌面8斜率，控制箱10与电机一11和电机二14电连接，脚架1的顶部固定连接有固定框2，固定框2用于支撑和保护内部结构，脚架1的顶部还固定连接有框架3，框架3用于支撑和保护内部结构，固定框2的顶部活动连接有支杆一4，支杆一4起到支撑桌面8的作用，且支杆一4同样可以升起从而顶起桌面8，支杆一4上靠近其顶部的侧面开设有通孔，通孔的内壁转动连接有转动轴5，转动轴5可以在桌面8底部的小滑槽内滑动，用于稳定桌面8的倾斜，初始状态下转动轴5位于小滑槽上靠近其背面的一端，框架3上靠近其侧面的顶部活动连接有支杆二6，支杆二6具有升降作用，用于顶起桌面8，支杆二6的数量为两个，且两个支杆二6以框架3的纵向中线为轴线对称分布在框架3的顶部，支杆二6的数量对应着其他结构的数量，支杆二6为两个配合支杆一4呈三角结构，使得桌面8能够更加稳定，支杆二6的顶部转动连接有铰链7，铰链7的设置使得支杆二6可以绕着其转动，同时使得支杆二6在上升的过程中不会发生自转，铰链7固定连接在桌面8的底部，桌面8的底部开设有滑槽，支杆一4的顶部通过桌面8的滑槽与桌面8活动连接，桌面8滑槽的内壁开设有小滑槽，转动轴5通过桌面8滑槽内壁的小滑槽与桌面8小滑槽的内壁活动连接，转动轴5的直径小于桌面8底部小滑槽的宽度，且小滑槽的内壁固定连接有防摩擦垫片，转动轴5直径小于桌面8小滑槽的宽度使得桌面8上升时，桌面8的小滑槽可在转动轴5上移动，防摩擦垫片的设置降低了转动轴5和桌面8的磨损程度。

脚架1的底部开设有凹槽，凹槽的内壁固定连接有电机一11，电机一11给丝杆一13提供动力，电机一11的型号为61K250A-A，电机一11通过外接电源供电，凹槽内壁的顶部开设有通孔，通孔的内壁固定连接有联轴器12，联轴器12的一端与电机一11的电机轴连接，另一端与丝杆一13连接，电机一11的顶部与联轴器12的底部活动连接，联轴器12的顶部转动连接有丝杆一13，丝杆一13发生自转的同时，使得支杆一4不断上升，支杆一4底部设置有螺纹凹槽，丝杆一13的表面与支杆一4的内壁螺纹连接，固定框2的顶部开设有通槽，支杆一4通过固定框2的通槽与固定框2活动连接。

凹槽的内壁固定连接有电机二14，电机二14给输出轴15提供动力，电机二14的型号为61K250A-A，电机二14通过外接电源供电，电机二14的顶部转动连接有输出轴15，输出轴15用于将电机二14的转动传递给齿轮一16，脚架1凹槽内壁通孔的内壁固定连接有轴承套20，且轴承套20的内壁与输出轴15的表面固定连接，轴承套20的设置使得输出轴15的转动更稳定，转动效果更好，输出轴15通过脚架1凹槽的通孔与脚架1活动连接，输出轴15的一端固定连接有齿轮一16，齿轮一16将输出轴15的转动传递给链条17，齿轮一16的表面活动连接有链条17，链条17将齿轮一16的转动传递给齿轮二18，链条17的一端转动连接有齿轮二18，齿轮二18将连接条17的转动传递给丝杆二19，齿轮二18的顶部开设有通孔，通孔的内壁固定连接有丝杆二19，丝杆二19的转动使得支杆二6不断上升，从而顶起了桌面8，使得桌面8发生倾斜，丝杆二19的底部设置有轴承，且轴承的外壁固定连接在脚架1顶部的凹槽中，轴承的设置使得丝杆二19的转动更稳定，转动效果更好，支杆二6的底部开设有螺纹凹槽，丝杆二19的表面与支杆二6的内壁螺纹连接，框架3上靠近其侧面的顶部开设有通槽，支杆二6通槽框架3的通槽与框架3活动连接。

工作原理：该版纸专用排版桌使用时，需要调节桌面8的角度时，操作控制面板9使得电机二14发生转动，电机二14转动的同时带动输出轴15和齿轮一16发生转动，齿轮一16通过设置的链条17带动齿轮二18发生转动，从而实现了齿轮二18带动丝杆二19的转动，丝杆二19的转动使得支杆二6上升，支杆二6的一端被铰链7锁定，使得支杆二6不会发生自转，从而稳定的上升，支杆二6的上升顶起了桌面8上靠近其背面的底部，使得桌面8发生倾斜，此时桌面8上升的过程中，转动杆5在小滑槽内转动的时，也在小滑槽内移动，最终实现了桌面8的倾斜，且支杆二6和支杆一4呈三角结构，实现了桌面8的稳定，需要桌面8整体上升时，控制电机一11和电机二14同时发生转动，此时经过传动作用丝杆一13发生转动，使得支杆一4上升，配合上升的支杆二6，同时顶起了桌面8，实现了桌面8的整体上升，使用更方便。
