技术领域

本实用新型涉及办公用品生产技术领域，具体为一种办公桌用胶合板涂胶装置。

背景技术

胶合板是由木段旋切成单板或由木方刨切成薄木，再用胶粘剂胶合而成的三层或多层的板状材料，通常用奇数层单板，并使相邻层单板的纤维方向互相垂直胶合而成；胶合板是家具常用材料之一，为人造板三大板之一，亦可供飞机、船舶、火车、汽车、建筑和包装箱等作用材；胶合板能提高木材利用率，是节约木材的一个主要途径；该产品天然质朴、自然而高贵，可以营造出与人有最佳亲和高雅的居室环境，现有的胶合板涂胶装置一般采用直接喷胶的方式对胶合板的表面进行喷胶，这样很可能导致对胶合板的喷胶不均匀，从而影响产品的质量，而且这样的方式还容易浪费胶液，不利于节约成本；还有的胶合板涂胶装置只能对一种厚度的胶合板进行涂胶，这样就增加了装置的使用局限想，不利于产品的推广，为此人们发明了一种办公桌用胶合板涂胶装置。如中国专利CN107199605A所公开的一种办公桌用胶合板涂胶装置，包括底箱，底箱的顶端上固定安装有顶箱，顶箱内腔下部转动设置有第一辊轮，顶箱的顶板内部滑动连接有升降杆，升降杆的底端贯穿顶箱的顶板并延伸至顶箱，且升降杆的底端位于第一辊轮的上方，升降杆的底端固定安装有升降板，升降板的内部转动设置有第二辊轮，且第二辊轮的表面上设置有棉刷，通过上述结构之间的配合使用，棉刷将胶水均匀地涂抹在胶合板的表面上。这样的设计有利于对胶合板的均匀涂抹，为下一步加工打好了基础，有利与提高产品质量，但是在实际使用中，由于棉刷进行滚刷操作，使得棉刷上的纤维磨损较快，需要定期更换，而上述轮辊的可拆卸效果不够方便，使得操作人员很难快速对棉刷进行快速更换，降低了工作效率，给使用带来不便。

实用新型内容

本实用新型的目的在于提供一种办公桌用胶合板涂胶装置，对传统装置中的轮辊拆装进行改进，使得轮辊的拆装更加方便，解决了在实际使用中，由于棉刷进行滚刷操作，使得棉刷上的纤维磨损较快，需要定期更换，而上述轮辊的可拆卸效果不够方便，使得操作人员很难快速对棉刷进行快速更换，降低了工作效率，给使用带来不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种办公桌用胶合板涂胶装置，包括固定箱和轮辊，所述固定箱上靠近底部的表面固定连接有暖风收集装置，所述固定箱的内壁固定连接有固定板，所述固定板的表面开设有矩形通孔，所述固定板通过矩形通孔固定连接有夹紧件，所述夹紧件的表面转动连接有轮辊。

所述夹紧件包括连接板，所述连接板的一端穿过固定板表面上的矩形通孔并与固定板的内壁固定连接，所述连接板的表面固定连接有夹板，所述夹板上靠近顶部的表面开设有通孔，所述夹板通过通孔转动连接有转轴，所述夹板的左侧固定连接有复位弹簧，所述复位弹簧的左端固定连接有转动块，所述转动块的底部开设有通孔，所述转轴的一端穿过通孔并与转动块的内壁转动连接，所述转动块的顶部固定连接有转动板，所述转动板的背面固定连接有第一套件，所述连接板的背面固定连接有第二套件，所述第一套件和第二套件的内壁与轮辊的辊轴表面转动连接，所述第二套件上靠近夹板的上表面开设有螺纹孔，所述第二套件通过螺纹孔螺纹连接有螺杆，所述螺杆的底部固定连接有转动扶手，所述螺杆的顶部开设有凹口，所述螺杆通过凹口固定连接有固定球，所述固定球的表面活动连接有滚球套。

优选的，所述夹板的数量为两个，且两个夹板以连接板的竖直中心线对称设置。

优选的，所述第一套件和第二套件均为半圆柱套筒，且第一套件和第二套件的内壁均开设有限位滑槽。

优选的，所述第一套件和第二套件上靠近背面的内壁均固定连接有缓冲垫板。

优选的，所述滚球套的上表面为弧形面，且滚球套的上表面固定连接有防滑垫。

与现有技术相比，本实用新型的有益效果如下：本实用新型通过夹紧件的设置，使得轮辊的拆卸有了较大改进，同时使得棉刷的更换更加方便。其中，通过连接板的设置，使得夹紧件的固定支撑得到保障，通过夹板、转轴、复位弹簧、转动块和通孔之间的配合使用，固定块在转轴上可进行任意角度的转动，在与复位弹簧固定连接后，在复位弹簧的弹力作用下，转动块会向背面进行转动，并达到对转动块的位置进行锁定效果，通过转动板、第一套件、第二套件之间的配合使用，受到复位弹簧弹力作用下的转动块带动转动板和第一套件朝第二套件的位置进行转动，最终与第二套件接触并进行挤压，当轮辊的辊轴处在第一套件和第二套件围成的套筒中时，轮辊的位置被锁定，只能在第一套件和第二套件之间进行转动，通过螺杆、转动扶手、固定球和滚球套之间的配合使用，当需要对棉刷进行更换并对轮辊进行拆卸时，通过扭转转动扶手，使得螺杆的高度上升，由于滚球套可以在固定球的表面任意角度进行转动，所以滚球套可以与第以套筒进行任意角度的全面积接触，使得受力面增加，第二套件的受力更加合理，能够随着螺杆升高的同时对复位弹簧施加反向作用力并朝着装置的正面进行转动，通过上述结构之间的配合使用，解决了在实际使用中，由于棉刷进行滚刷操作，使得棉刷上的纤维磨损较快，需要定期更换，而上述轮辊的可拆卸效果不够方便，使得操作人员很难快速对棉刷进行快速更换，降低了工作效率，给使用带来不便的问题。

附图说明

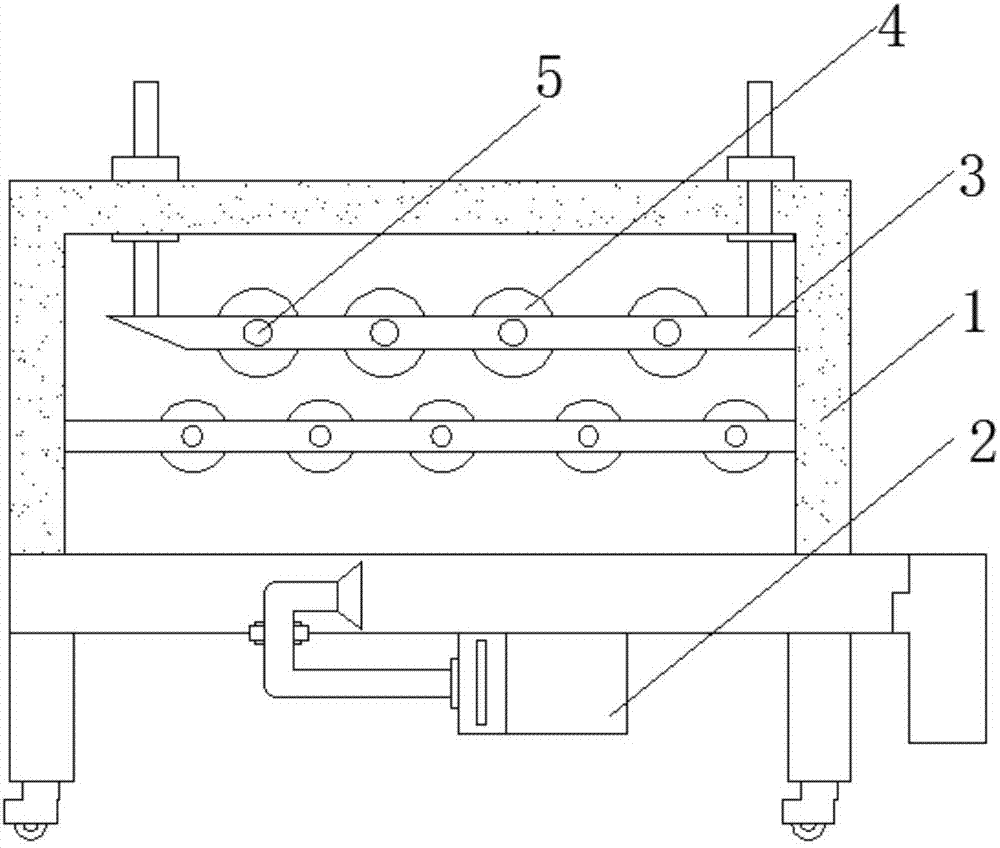

图1为本实用新型结构示意图；

图2为本实用新型夹紧件的侧视图；

图3为本实用新型复位弹簧的结构示意图；

图4为本实用新型第一套件的结构示意图；

图5为本实用新型第二套件的结构示意图；

图6为本实用新型第一套件和第二套件的组合示意图。

图中：1-固定箱、2-暖风收集装置、3-固定板、4-轮辊、5-夹紧件、6-连接板、7-夹板、8-转轴、9-复位弹簧、10-转动块、11-转动板、12-第一套件、13-第二套件、14-螺杆、15-转动扶手、16-固定球、17-滚球套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至6，本实用新型提供一种技术方案：一种办公桌用胶合板涂胶装置，包括固定箱1和轮辊4，固定箱1对装置整体起到固定支撑作用，其底部固定连接的移动支架使得装置能够具备一定的便携性，固定箱1上靠近底部的表面固定连接有暖风收集装置2，通过空气加热器以及送风机设配合使用，达到对胶面进行加热效果，使得胶水的涂抹更加均匀，上述空气加热器以及送风机均由外接电源进行供电，固定箱1的内壁固定连接有固定板3，固定板3对装置中的夹紧件5以及轮辊4进行固定支撑，固定板3的表面开设有矩形通孔，固定板3通过矩形通孔固定连接有夹紧件5，夹紧件5的表面转动连接有轮辊4，通过夹紧件5的设置，使得轮辊4的拆卸有了较大改进，同时使得棉刷的更换更加方便。

夹紧件5包括连接板6，通过连接板6的设置，使得夹紧件5的固定支撑得到保障，连接板6的一端穿过固定板3表面上的矩形通孔并与固定板3的内壁固定连接，连接板6的表面固定连接有夹板7，夹板7的数量为两个，且两个夹板7以连接板6的竖直中心线对称设置，通过两个夹板7的设置，能够带动两个复位弹簧9进行使用，通过两个复位弹簧9的使用，使得第一套件12受到的弹力更加明显，达到的锁定效果更好，且两个夹板7的使用，达到的限位以及固定支撑效果更加稳定，夹板7上靠近顶部的表面开设有通孔，夹板7通过通孔转动连接有转轴8，夹板7的左侧固定连接有复位弹簧9，复位弹簧9的左端固定连接有转动块10，通过夹板7、转轴8、复位弹簧9、转动块10和通孔之间的配合使用，固定块10在转轴8上可进行任意角度的转动，在与复位弹簧9固定连接后，在复位弹簧9的弹力作用下，转动块10会向背面进行转动，并达到对转动块10的位置进行锁定效果，转动块10的底部开设有通孔，转轴8的一端穿过通孔并与转动块10的内壁转动连接，转动块10的顶部固定连接有转动板11，转动板11的背面固定连接有第一套件12，第一套件12和第二套件13均为半圆柱套筒，通过转动板11、第一套件12、第二套件13之间的配合使用，受到复位弹簧9弹力作用下的转动块10带动转动板11和第一套件12朝第二套件13的位置进行转动，最终与第二套件13接触并进行挤压，当轮辊4的辊轴处在第一套件12和第二套件13围成的套筒中时，轮辊4的位置被锁定，只能在第一套件12和第二套件13之间进行转动，且第一套件12和第二套件13的内壁均开设有限位滑槽，第一套件12和第二套件13上靠近背面的内壁均固定连接有缓冲垫板，通过第一套件12和第二套件13两个半圆柱套筒的卡合，能够完成的形成一个完整的套筒，对轮辊4的辊轴进行锁定，通过缓冲垫板的设置，使得辊轴进行转动的时候能够最大程度的减少转动时产生的磨损，延长了零件的使用寿命，连接板6的背面固定连接有第二套件13，第一套件12和第二套件13的内壁与轮辊4的辊轴表面转动连接，第二套件13上靠近夹板7的上表面开设有螺纹孔，第二套件13通过螺纹孔螺纹连接有螺杆14，螺杆14的底部固定连接有转动扶手15，螺杆14的顶部开设有凹口，螺杆14通过凹口固定连接有固定球16，固定球16的表面活动连接有滚球套17，滚球套17的上表面为弧形面，且滚球套17的上表面固定连接有防滑垫，通过弧形面的设置，使得滚球套17的上表面能够最大程度的与第一套件12的内壁进行接触，使得受力更加稳定，且防滑垫的设置，使得滚球套17在与第一套件12的内壁接触时更加稳定，通过螺杆14、转动扶手15、固定球16和滚球套17之间的配合使用，当需要对棉刷进行更换并对轮辊4进行拆卸时，通过扭转转动扶手15，使得螺杆14的高度上升，由于滚球套17可以在固定球16的表面任意角度进行转动，所以滚球套17可以与第以套筒12进行任意角度的全面积接触，使得受力面增加，第二套件13的受力更加合理，能够随着螺杆14升高的同时对复位弹簧9施加反向作用力并朝着装置的正面进行转动。

工作原理：该办公桌用胶合板涂胶装置使用时，通过夹紧件5的设置，使得轮辊4的拆卸有了较大改进，同时使得棉刷的更换更加方便，其中，通过连接板6的设置，使得夹紧件5的固定支撑得到保障，通过夹板7、转轴8、复位弹簧9、转动块10和通孔之间的配合使用，固定块10在转轴8上可进行任意角度的转动，在与复位弹簧9固定连接后，在复位弹簧9的弹力作用下，转动块10会向背面进行转动，并达到对转动块10的位置进行锁定效果，通过转动板11、第一套件12、第二套件13之间的配合使用，受到复位弹簧9弹力作用下的转动块10带动转动板11和第一套件12朝第二套件13的位置进行转动，最终与第二套件13接触并进行挤压，当轮辊4的辊轴处在第一套件12和第二套件13围成的套筒中时，轮辊4的位置被锁定，只能在第一套件12和第二套件13之间进行转动，通过螺杆14、转动扶手15、固定球16和滚球套17之间的配合使用，当需要对棉刷进行更换并对轮辊4进行拆卸时，通过扭转转动扶手15，使得螺杆14的高度上升，由于滚球套17可以在固定球16的表面任意角度进行转动，所以滚球套17可以与第以套筒12进行任意角度的全面积接触，使得受力面增加，第二套件13的受力更加合理，能够随着螺杆14升高的同时对复位弹簧9施加反向作用力并朝着装置的正面进行转动，通过上述结构之间的配合使用，解决了在实际使用中，由于棉刷进行滚刷操作，使得棉刷上的纤维磨损较快，需要定期更换，而上述轮辊4的可拆卸效果不够方便，使得操作人员很难快速对棉刷进行快速更换，降低了工作效率，给使用带来不便的问题。
