技术领域

本实用新型涉及打印装置技术领域，具体为写真机输纸装置。

背景技术

大幅面的写真机的付款在一米左右，采用染料性墨水喷绘，适用于效果图及小样等，超大幅面的写真机的幅宽在三米以上，采用颜料性油墨喷绘，主要面对户外巨幅广告市场，写真机的印刷湖面均印制与专用机布上，画布的走偏量是衡量写真机喷绘精度的关键指标之一，现有画布的输送机构都设有放布辊、送布辊和收布辊，保证了画布可以在写真机内平稳的运行。中国专利(公告号：CN205661176U)公开了一种写真机放纸装置，包括支撑装置、固定块、机体，所述支撑装置和固定块固定连接，所述固定块设置在机体上，所述机体上设有供固定块移动的滑动槽，所述固定块在机体上滑动，所述支撑装置对称设置有两个，所述支撑装置包括连接板、支撑板和支撑块，所述连接板与固定块固定连接，所述连接板一端与支撑板垂直固定连接，所述支撑板远离连接板端与支撑块通过连接螺栓铰接，所述支撑块设置在支撑板靠近连接板一侧；这种写真机放纸装置有效的对写真机上纸卷的横向位置进行有效的固定；写真机放纸装置可以移动，实现了对写真机上不同长度的纸卷进行有效的支撑固定。但是该实用新型支撑装置间距离需要经常调整来适应不同规格卷布筒，由于支撑装置通过锁紧螺栓固定导致其调节过程复杂，浪费了很多时间。

实用新型内容

本实用新型的目的在于提供写真机输纸装置，具备了卷布筒能够在支撑块之间方便调节，同时卷布筒与支撑块的松紧程度可根据实际情况进行调节，操作简单，使用方便，效果更好的优点，解决了支撑装置间距离需要经常调整来适应不同规格卷布筒，由于支撑装置通过锁紧螺栓固定导致其调节过程复杂，浪费了很多时间的问题。

为实现上述目的，本实用新型提供如下技术方案：写真机输纸装置，包括机体和支撑块，所述机体的正面固定连接有固定板，所述支撑块固定连接在固定板的侧面，所述固定板的顶部固定连接有固定块，所述固定块的背面与机体的正面活动连接，所述固定块的侧面固定连接有齿条，所述机体的正面滑动连接有移动板，所述移动板的顶部固定连接有固定框，所述固定框的背面与机体的正面活动连接，所述移动板的背面固定连接有滑板，所述机体的正面开设有滑槽，所述滑板通过机体的滑槽与机体滑动连接，所述滑板的顶部固定连接有滑块，所述机体滑槽的内壁开设有小滑槽，所述滑块通过机体的小滑槽与机体滑动连接，所述固定框的顶部活动连接有按钮。

所述固定框的顶部开设有通孔，所述按钮通过固定框的通孔与固定框活动连接，所述按钮的一端通过固定框的通孔固定连接有传动板，所述传动板的两侧与固定框的内壁活动连接，所述传动板的底部活动连接有翘板，所述翘板的正面开设有通孔，所述通孔的内壁固定连接有圆筒，所述圆筒的内壁转动连接有转轴，所述转轴的两端与固定框的内壁固定连接，所述圆筒和转轴连接处的表面之间固定连接有扭转弹簧，所述翘板的一端固定连接有卡块，所述固定框的侧面开设有滑槽，所述齿条通过固定框的滑槽与固定框滑动连接，所述固定框滑槽的内壁开设有通槽，所述卡块的一端通过固定框的通槽与齿条卡接。

优选的，所述固定框的正面固定连接有拉框，且拉框的内壁固定连接有防滑橡胶套。

优选的，所述滑板的大小与机体正面的滑槽相适配，且滑槽的内壁固定连接有防摩擦垫片。

优选的，所述翘板的一端通过圆弧过渡，且翘板的长度小于传动板。

优选的，所述圆筒内壁固定连接有轴承，且轴承的内壁与转轴的表面固定连接。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置固定板、固定块、齿条、移动板、固定框、滑板、滑块、按钮、传动板、翘板、圆筒、转轴、扭转弹簧、卡块和拉框，需要调节固定板和移动板之间的距离时，按动按钮，按钮将运动传递给传动板，传动板往下运动的过程压动翘板的一端，翘板的另一端被翘起，同时翘板另一端的卡块也被翘起，进而解除了对齿条的固定，此时拉动拉框使得固定板和移动板之间的距离增大，然后松开按钮，在扭转弹簧的作用下翘板的一端重新顶起传动板和按钮，翘板另一端的卡块也与最近的齿条卡槽结合，此时将卷布筒放在固定板的支撑块上，推动移动板往固定板的方向运动，卡块在齿条的卡槽中不断运动，最终移动板上的支撑块对卷布筒的另一端进行的固定，而卡块也与最近的齿条卡槽卡接，实现了卷布筒的固定，同时卷布筒与支撑块的松紧程度可根据实际情况调节。

综上所述，通过上述等结构之间的配合使用，解决了支撑装置间距离需要经常调整来适应不同规格卷布筒，由于支撑装置通过锁紧螺栓固定导致其调节过程复杂，浪费了很多时间的问题，实现了卷布筒能够在支撑块之间方便调节，同时卷布筒与支撑块的松紧程度可根据实际情况进行调节，操作简单，使用方便，效果更好。

附图说明

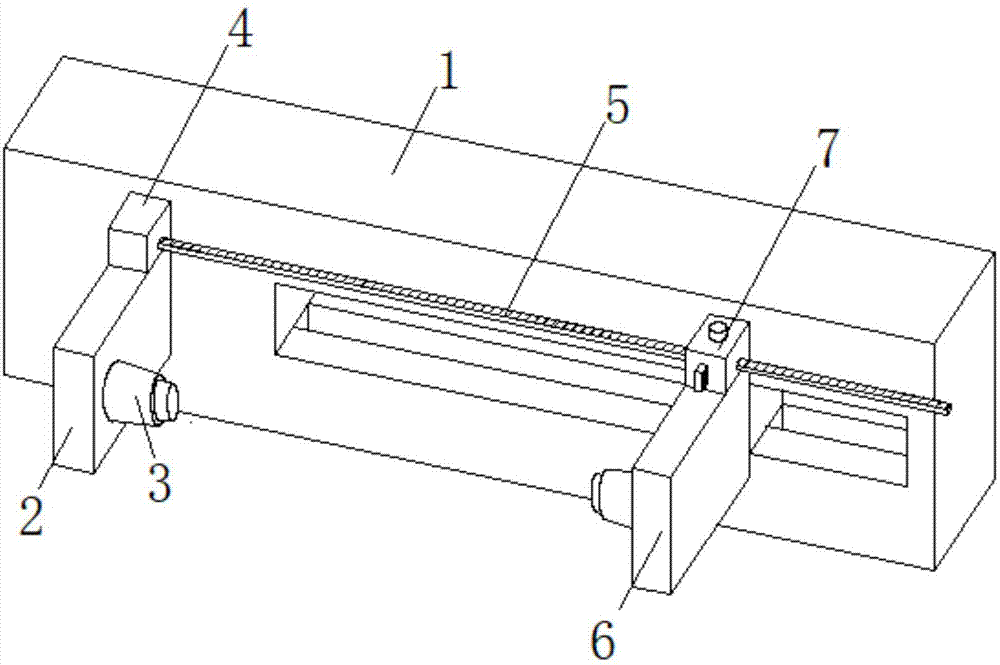

图1为本实用新型结构示意图；

图2为本实用新型移动板背面滑板和滑块结构示意图；

图3为本实用新型固定块和固定框之间关系图；

图4为本实用新型固定框内部结构示意图；

图5为本实用新型翘板结构示意图；

图6为本实用新型扭转弹簧位置结构示意图。

图中：1-机体、2-固定板、3-支撑块、4-固定块、5-齿条、6-移动板、7-固定框、8-滑板、9-滑块、10-按钮、11-传动板、12-翘板、13-圆筒、14-转轴、15-扭转弹簧、16-卡块、17-拉框。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至6，本实用新型提供技术方案：写真机输纸装置，包括机体1和支撑块3，机体1的正面固定连接有固定板2，固定板2用于支撑支撑块3和固定块4，支撑块3固定连接在固定板2的侧面，支撑块3包括第一圆台和第二圆台，第二圆台小于第一圆台，且第二圆台固定连接在第一圆台的侧面，圆台可以与纸卷内部进行抵触，增大了与纸卷的接触面积，使得支撑块3与卷纸连接更加稳定，同时两个不同尺寸的圆台层叠设置，有效的保证了支撑块3上的卷纸筒直径的变化，固定板2的顶部固定连接有固定块4，固定块4具有支撑齿条5的作用，固定块4的背面与机体1的正面活动连接，固定块4的侧面固定连接有齿条5，齿条5的设置使得固定板2和移动板6之间的距离被固定，机体1的正面滑动连接有移动板6，移动板6与固定板2之间的距离可调整，从而实现了不同规格的卷布筒方便固定使用的效果，移动板6的顶部固定连接有固定框7，固定框7具有支撑和保护作用，固定框7的正面固定连接有拉框17，且拉框17的内壁固定连接有防滑橡胶套，当卡块16与齿条5解除锁定时，拉动拉框17，齿条5在固定框7的滑槽内运动，固定框7的背面与机体1的正面活动连接，移动板6的背面固定连接有滑板8，滑板8的设置使得移动板6可以稳定滑动，机体1的正面开设有滑槽，滑板8通过机体1的滑槽与机体1滑动连接，滑板8的大小与机体1正面的滑槽相适配，且滑槽的内壁固定连接有防摩擦垫片，防摩擦垫片的设置降低了滑板8与机体1之间的磨损程度，滑板8的顶部固定连接有滑块9，滑块9的设置使得滑板8的滑动轨迹被固定，间接稳定了移动板6的运动，机体1滑槽的内壁开设有小滑槽，滑块9通过机体1的小滑槽与机体1滑动连接，固定框7的顶部活动连接有按钮10，按动按钮10，按钮10通过传动作用使得传动板11发生运动。

固定框7的顶部开设有通孔，按钮10通过固定框7的通孔与固定框7活动连接，按钮10的一端通过固定框7的通孔固定连接有传动板11，传动板11将按钮10的运动传递给翘板12，传动板11的两侧与固定框7的内壁活动连接，传动板11的底部活动连接有翘板12，传动板11向下运动时候压动翘板12的一端，通过翘板12的另一端带动卡块16被翘起，翘板12的一端通过圆弧过渡，且翘板12的长度小于传动板11，翘板12一端圆弧过渡的设置，使得传动板11能够很好的翘动翘板12，翘板12的正面开设有通孔，通孔的内壁固定连接有圆筒13，圆筒13的设置使得翘板12能够跟随圆筒13的转动而转动，圆筒13的内壁转动连接有转轴14，转轴14具有稳定翘板12转动的作用，规定了翘板12的转动轨迹，圆筒13内壁固定连接有轴承，且轴承的内壁与转轴14的表面固定连接，轴承的设置使得转轴14的转动更稳定，转动效果更好，转轴14的两端与固定框7的内壁固定连接，圆筒13和转轴14连接处的表面之间固定连接有扭转弹簧15，扭转弹簧15的恢复力可以使得翘板12、传动板11和按钮10回到初始状态，同时翘板12一端的卡块16重新与齿条5结合，翘板12的一端固定连接有卡块16，卡块16与齿条5的结合，配合卷布筒、固定板2和移动板6的使用，实现了夹紧卷布筒的作用，固定框7的侧面开设有滑槽，齿条5通过固定框7的滑槽与固定框7滑动连接，固定框7滑槽的内壁开设有通槽，卡块16的一端通过固定框7的通槽与齿条5卡接。

工作原理：该写真机输纸装置使用时，需要调节固定板2和移动板6之间的距离时，按动按钮10，按钮10将运动传递给传动板11，传动板11往下运动的过程压动翘板12的一端，翘板12的另一端被翘起，同时翘板12另一端的卡块16也被翘起，进而解除了对齿条5的固定，此时拉动拉框17使得固定板2和移动板6之间的距离增大，然后松开按钮10，在扭转弹簧15的作用下翘板12的一端重新顶起传动板11和按钮10，翘板12另一端的卡块16也与最近的齿条5卡槽结合，此时将卷布筒放在固定板2的支撑块3上，推动移动板6往固定板2的方向运动，卡块16在齿条5的卡槽中不断运动，最终移动板6上的支撑块3对卷布筒的另一端进行的固定，而卡块16也与最近的齿条5卡槽卡接，实现了卷布筒的固定，同时卷布筒与支撑块3的松紧程度可根据实际情况调节。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
